远动通信屏

一、远动通讯屏产品介绍

远动通讯屏，又称远动通信屏或远动屏，是电力自动化系统中承上启下的关键枢纽设备。它部署于变电站、新能源场站等生产现场，核心使命是解决站内微机保护装置、测控单元、智能电表、直流屏、环境监测等智能设备与远方调度主站/集控中心之间的可靠、实时、安全通信问题。

远动通讯屏柜并非单一设备，而是一个高度集成的系统，通常以高性能嵌入式通信管理机（也称远动装置或数据通信网关机）为核心，并集成工业网络交换机、GPS/北斗卫星同步时钟、纵向加密认证装置、防雷器、电源模块等，共同安装于一个标准防护机柜内。其工作原理是：通过丰富的串行（RS485/232）和网络接口采集站内各类设备的数据，利用内置的强大协议转换能力，将不同厂家、不同规约的数据统一转换为调度主站可识别的标准规约，再经由电力调度数据网或专线通道安全上送；同时，可靠接收并转发来自调度主站的遥控、遥调命令。它是实现变电站无人值守、电网智能调度和新能源电站可观可测可控的物理基础与数据引擎。

二、远动通讯屏产品特点

• 高度集成化与模块化设计：将通信管理机、网络交换机、纵向加密装置、卫星对时装置、电源等模块集成于标准42U屏柜，结构紧凑，节省空间。采用模块化设计，支持功能板卡灵活配置与扩展。
• 强大的多协议兼容与处理能力：内置丰富的协议库，可同时支持IEC 61850、IEC 60870-5-101/103/104、Modbus、DNP3.0、CDT等30余种主流及厂商私有规约，实现一站接入，多规约并行处理。
• 工业级高可靠性与环境适应性：核心部件采用工业级芯片与元器件，支持宽温工作，具备良好的防尘、防潮、抗电磁干扰能力，满足变电站等苛刻工业现场环境要求。
• 全方位安全防护体系：遵循"安全分区、网络专用、横向隔离、纵向认证"原则，根据不同项目要求可集成国网、南网纵向加密装置，实现调度数据网边界的双向身份认证与数据加密。
• 智能化运维与管理：支持远程配置、程序升级、故障诊断与日志调阅。具备设备自诊断、自恢复功能，可实时监测通信状态、CPU负荷、电源状态等。

三、远动通讯屏核心作用

• 构建可靠数据通道，实现全景感知：远动通讯屏作为调度主站的"千里眼"和"顺风耳"，实时、准确地采集并上送全站设备的运行状态、电气量、保护事件等海量信息，为调度员提供全景化、实时化的电网运行视图。
• 执行远程控制，提升操作效率与安全：作为调度命令的"忠实执行者"，可靠接收并转发遥控、遥调指令，将传统需要人员到现场的手动操作转变为远程一键操作，极大提升操作效率，并减少人员现场作业风险。
• 实现协议融合，打破信息孤岛：站内设备品牌、型号、规约各异，远动通讯屏强大的多协议并行处理与转换能力，有效解决了异构系统间的互联互通难题，实现了站内信息的统一接入与标准化输出。
• 筑牢安全防线，满足合规要求：远动通讯屏集成纵向加密、防火墙等安全模块，对上下行数据进行加密认证和访问控制，有效抵御网络攻击，满足国家及行业强制性安全要求。

四、远动通讯屏核心功能

• 数据采集与协议转换：通过串口、网络并行采集站内智能设备数据，并进行智能协议转换、数据过滤、工程量转换等预处理。
• 远程控制与命令执行：可靠接收并转发调度主站的遥控、遥调及定值管理命令，具备完整的安全操作逻辑。
• 系统对时与同步：内置或外接高精度时钟源，通过多种对时协议向全站设备广播对时信号，确保事件顺序记录的准确性。
• 安全防护与通信管理：实现纵向加密认证、网络访问控制，并实时监测所有通信链路状态。

五、远动通讯屏典型应用场景

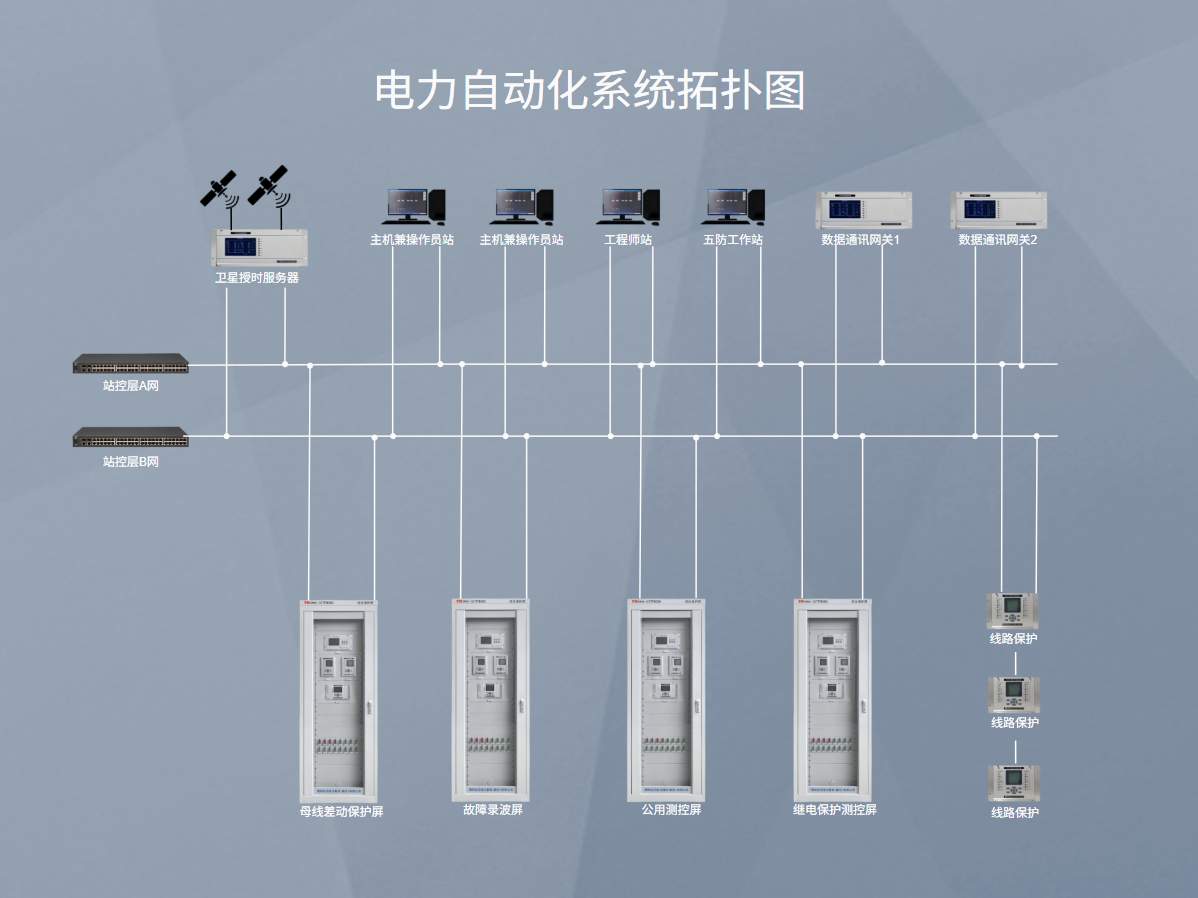

• 传统变电站自动化系统：远动通讯屏作为变电站自动化系统的核心通信单元，负责将站内保护、测控、交直流等设备信息汇总并上送至各级调度，同时执行远方控制命令。
• 新能源电站监控：在光伏电站或风电场，用于汇聚逆变器、箱变、高压柜、气象站等设备数据，并转换为调度要求的规约上送，是实现新能源电站“四可（可观、可测、可调、可控）"的必备装置。
• 配电自动化系统：远动屏应用于开闭所、环网柜，实现配电终端数据的集中采集与转发，支持配电主站对配电设备的远程监控与故障处理。
• 火电厂/水电厂辅网监控：远动通讯屏用于电厂内辅机控制系统，将辅机数据接入全厂监控信息系统或远动系统，实现全厂监控一体化。

六、远动通讯屏技术参数

七、远动通讯屏安装尺寸

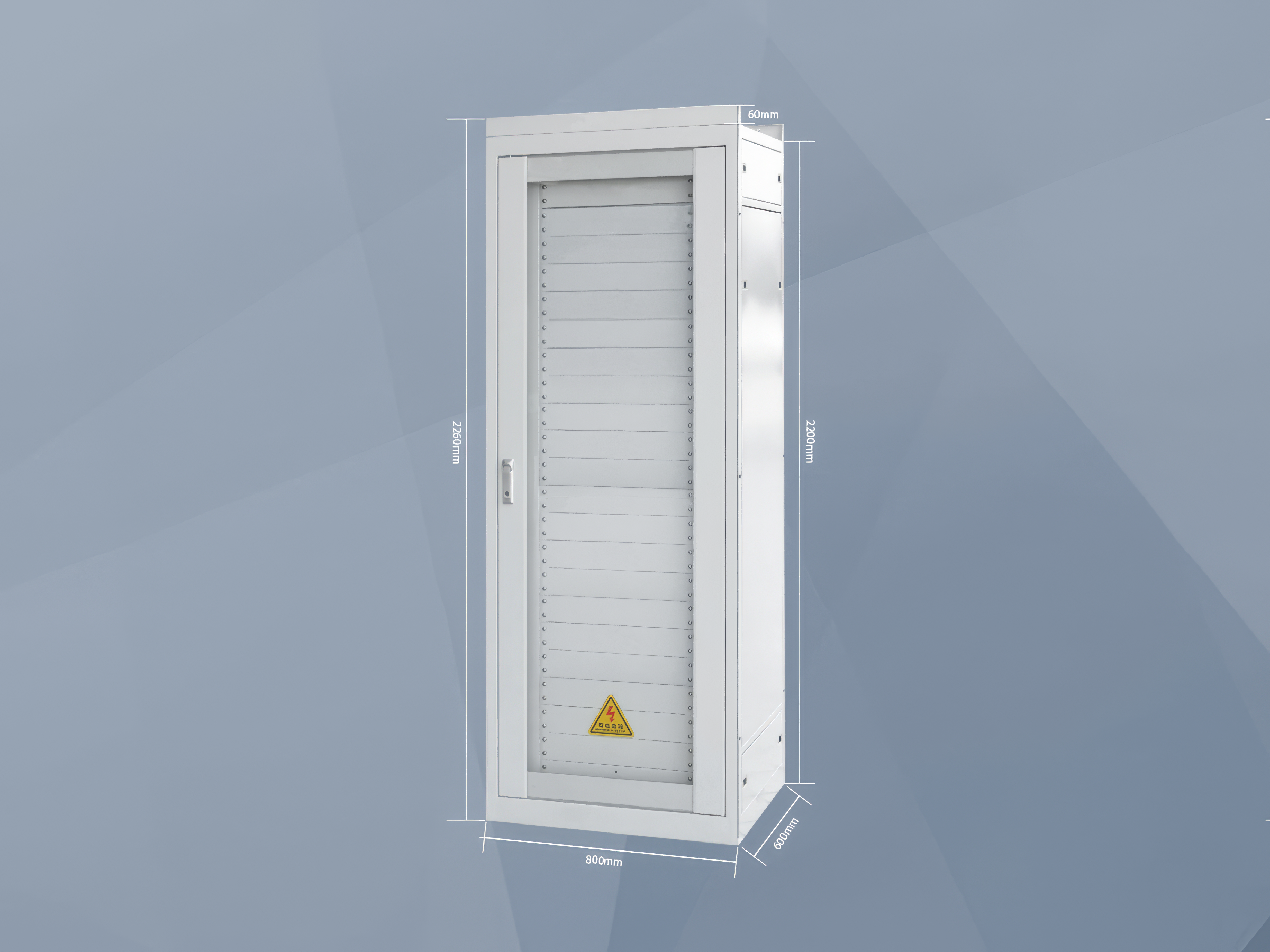

为适应不同现场安装条件与设备容量需求，远动通讯屏提供多种标准化尺寸规格，也支持根据项目具体情况提供定制化设计。

安装环境与施工要求：

• 安装基础：屏体应安装于坚固、水平、无强烈振动的混凝土地面或基架上。
• 空间预留：屏体前后方应预留足够的操作与散热空间，建议前方不少于800mm，后方不少于200mm。
• 线缆敷设：所有电源、通信、接地线缆应通过屏柜底部或顶部预设的进线孔引入，排列整齐并固定。施工完毕后，须对所有进线孔洞进行防火封堵。
• 接地要求：屏体金属框架必须通过专用接地铜排可靠接入变电站的主接地网，接地线截面积不小于50mm²，确保接地电阻≤4Ω。
