调度数据网屏与远动通信屏有什么区别
来源：HZVOLT 时间：2026-10-14 11:00:43
调度数据网屏与远动通信屏有什么区别：功能边界与组屏配置对比
变电站二次设备里，有两面屏的名字都带"通信"、都和调度数据上送有关、都安装在主控室，经常被建设方甚至部分新人设计人员混为一谈——一面是调度数据网屏，一面是远动通信屏。但它们在信息链路里承担的职责完全不同：一个管"信息的汇集与规约转换"，一个管"通道的承载与安全加密"。本文从定义、设备组成、接线关系、组屏方式四个层面把两者的边界讲清，并给出可直接照做的组屏决策规则。
一、为什么容易混淆：同源不同侧重
两屏混淆的根源在于它们处在同一条数据链路的上下游。调度主站要看到变电站的遥信、遥测、遥脉，数据必须经过"采集—汇集—转换—加密—传输"五个环节，其中前三个环节发生在远动通信屏，后两个环节发生在调度数据网屏。因为最终目标一致——把站内数据可靠送到调度主站，且两面屏常并排安装在同一排屏位上，于是"都是跟调度通信的屏"这个模糊印象就形成了。
另一个混淆来源是历史习惯。早期 35kV 小站通道单一，远动装置与通道设备合装一面屏，运行人员习惯了"一面屏管到底"。随着调度数据网双平面接入、纵向加密认证成为并网标配，通道部分独立成屏，功能边界也随之清晰。
二、定义与定位差异：信息出口与安全通道
远动通信屏是变电站对调度主站的"信息出口"。屏内核心设备是远动通信装置（俗称远动机、通信管理机），向下通过站内以太网和串口采集间隔层保护测控装置、直流系统、站用电、电能量数据等信息，完成 IEC 60870-5-104/101 等规约转换与数据组织，向上按调度主站点表要求转发。它决定的是"送什么数据、按什么规约送、送得全不全"。
调度数据网屏则是电力调度数据网（SPDnet）在站端的"接入节点与安全边界"。屏内核心设备是数据网路由器、纵向加密认证装置和接入交换机，为远动数据提供从站端到调度主站之间的网络通道。它决定的是"数据走哪条路、加密是否合规、双平面切换是否可靠"。
用一句话概括定位差异：远动通信屏解决"数据从哪来、变成什么格式"，调度数据网屏解决"数据怎么安全地走"。上下行关系明确——远动通信屏的输出就是调度数据网屏的输入。
三、功能与技术参数对比（大表）
下表从七个维度对两面屏做逐项对比，这也是编写技术规格书时分清两条供货边界的依据。
| 对比维度 | 远动通信屏 | 调度数据网屏 |
|---|---|---|
| 核心设备 | 远动通信装置（双套）、通道接口装置、对时接口 | 数据网路由器（双套）、纵向加密认证装置（双套）、接入交换机 |
| 功能定位 | 信息汇集、规约转换、四遥数据组织上送 | 网络接入、加密认证、通道承载与路由 |
| 安全分区 | 生产控制大区，按业务划 I/II 区 | 路由器位于 II 区，加密装置位于控制区数据出口 |
| 规约与接口 | IEC 60870-5-104/101、CDT、103 转发 | OSPF/静态路由、MPLS VPN、2M/FE 光口 |
| 上送对象 | 调度主站（四遥）、保信主站、电能量主站 | 调度数据网 A/B 双平面 |
| 冗余方式 | 远动机双机互备、双通道切换 | 双平面两套路由+加密设备完全独立 |
| 典型验收点 | 主站联调四遥、对时精度、数据完整性 | 双平面路由切换、加密装置证书与纵向认证 |

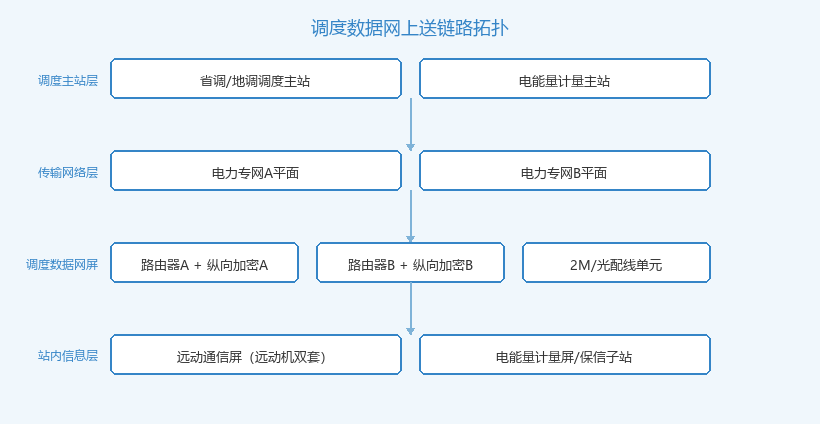

远动数据从间隔层到调度主站的上送链路与两屏功能边界示意
四、典型配置与接线差异
远动通信屏的典型配置为：远动通信装置 2 台（双套配置，分别对应不同调度关系或互为备用）、通道接口装置、与对时系统的 B 码/脉冲接口以及屏内光纤与网线配线单元。装置电源取自站内直流或逆变电源，按双路配置。
调度数据网屏的典型配置为：数据网路由器 2 台（A/B 平面各 1 台）、电力纵向加密认证系统加密装置 2 台、工业以太交换机 2 台、2M 数字配线或光配线单元以及独立分路的电源空开。两平面设备从电源到配线完全独立，任何一台检修不影响另一平面运行。
接线顺序是两条链路关系最直观的体现：远动通信屏内远动机的网口，接入调度数据网屏内纵向加密认证装置的站内侧端口，经加密后出线接路由器，再经传输配线架上通道出站。这个"远动装置→加密认证→路由器→配线出站"的串接顺序不能颠倒——依据《电力监控系统安全防护规定》（国家发改委 2014 年第 14 号令）确定的"纵向认证"原则，生产控制大区的数据必须在出站前完成加密认证。
📌 功能边界一句话：远动通信屏与调度数据网屏可以合并组屏省屏位，但不能合并功能——加密装置必须串在数据出站之前，路由器必须接入调度批复的双平面，这两条与组屏方式无关。
五、选型判断：什么场景选哪个组屏方式
"分设还是合并"是新站设计和老站改造最常问的问题。判断依据只有三条：屏位余量、冗余要求、调度接入批复。下表给出可直接照做的决策规则。
| 场站场景 | 组屏建议 | 理由与说明 |
|---|---|---|
| 35kV 配电站/开关站，屏位紧张 | 远动+数据网合并一面屏 | 设备量小，合并可省屏位与投资，设备功能各自独立 |
| 110kV 常规变电站 | 两面屏分设 | 双套冗余设备较多，分屏便于分专业检修 |
| 220kV 及以上枢纽站、无人值守站 | 分设+双平面独立配线 | 调度双平面接入为标配，可靠性优先 |
| 光伏/风电/储能等新能源场站 | 分设，先核对调度接入批复 | 调度对场站数据网接入与上送有专项批复要求 |
补充一条实务建议：合并组屏时，屏内应给路由器与加密装置留独立分路电源和独立配线区，并在图纸中保持两套设备边界清晰。不少项目验收时被要求整改，正是因为合并屏内电源混接、检修一面设备影响另一面运行。与通道相关的安全设备状态监测，还可纳入站内二次安防屏统一管理，便于安全告警集中核对。
六、常见选型错误与后果
1. 加密装置漏配或装错位置：路由器直接接远动机、数据出站未加密，验收测评直接不通过，属于违反安全防护规定的硬伤，整改涉及通道与配线返工。
2. 单平面配置：只配 A 平面路由与加密设备，主站侧 B 平面无数据，调度验收不通过，补配需重新申请通道与调试窗口。
3. 把规约问题归咎于通道设备：主站收不到数据先查远动机点表与规约配置，再查通道，顺序颠倒会浪费大量联调时间。
4. 合并屏电源未分路：一面屏检修导致远动与通道同时中断，无人值守站将失去监视，属于典型设计缺陷。
5. 对时缺失：远动机与加密装置时间不同步，告警与带时标数据无法对账，故障分析时各说各话。
七、总结
调度数据网屏与远动通信屏的区分，记住一条主线就够了：数据从间隔层出来，先经远动通信屏完成汇集与规约转换，再经调度数据网屏完成加密与路由出站。前者是"信息出口"，后者是"安全通道"。
组屏方式上，小站可以合并、枢纽站应当分设，判断依据是屏位、冗余与调度批复；但无论怎么组屏，加密装置串接位置与双平面独立两条红线不能突破。凭借 1700+ 项目案例的落地经验，我们在变电站与新能源场站的调度接入二次配置上，可以提供从组屏设计、设备成套到主站联调的完整支持。

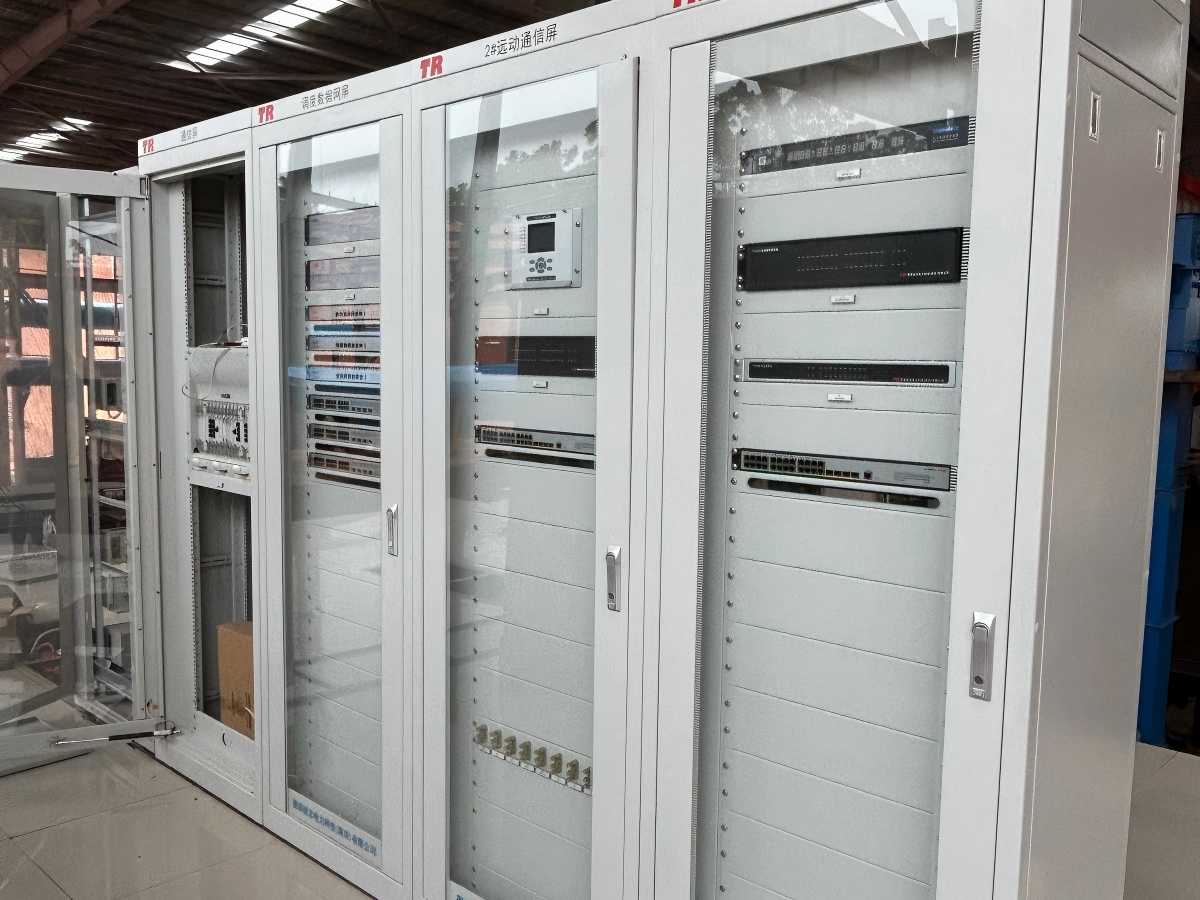

调度数据网屏/远动通信屏屏柜现场真实照片
