远动通信屏改造怎么做：老站通道升级与调度数据网接入方案

• 通道层：模拟专线或音频电缆，单通道无冗余；规约还是 CDT 或 IEC 60870-5-101 串口，上送容量与实时性都不满足现有考核要求。
• 安全层：无纵向加密认证装置，纵向边界"裸奔"，不满足《电力监控系统安全防护规定》对生产控制大区纵向通信的加密要求。
• 装置层：RTU/远动主机老化、备件停产，遥信板卡误报频繁，点表与板位已满，新增间隔无空点可扩。
• 对时层：无统一对时源，远动主机靠自守时，SOE 时标漂移到秒级，事件先后顺序在主站侧是乱的。

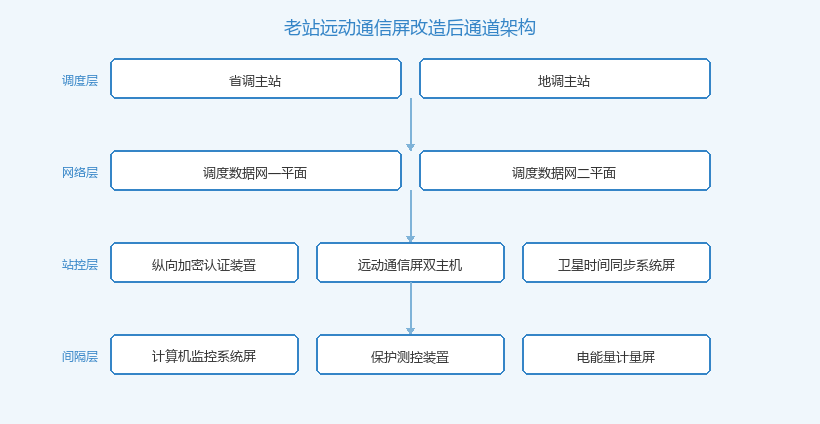

老站远动通信屏改造后通道架构示意（双平面接入 + 纵向加密 + 全站对时）

📌 利旧红线：端子排烧蚀、电缆绝缘不合格、标识缺失三项之一存在，一律不利旧。利旧省下的是设备钱，赔进去的可能是整次割接。

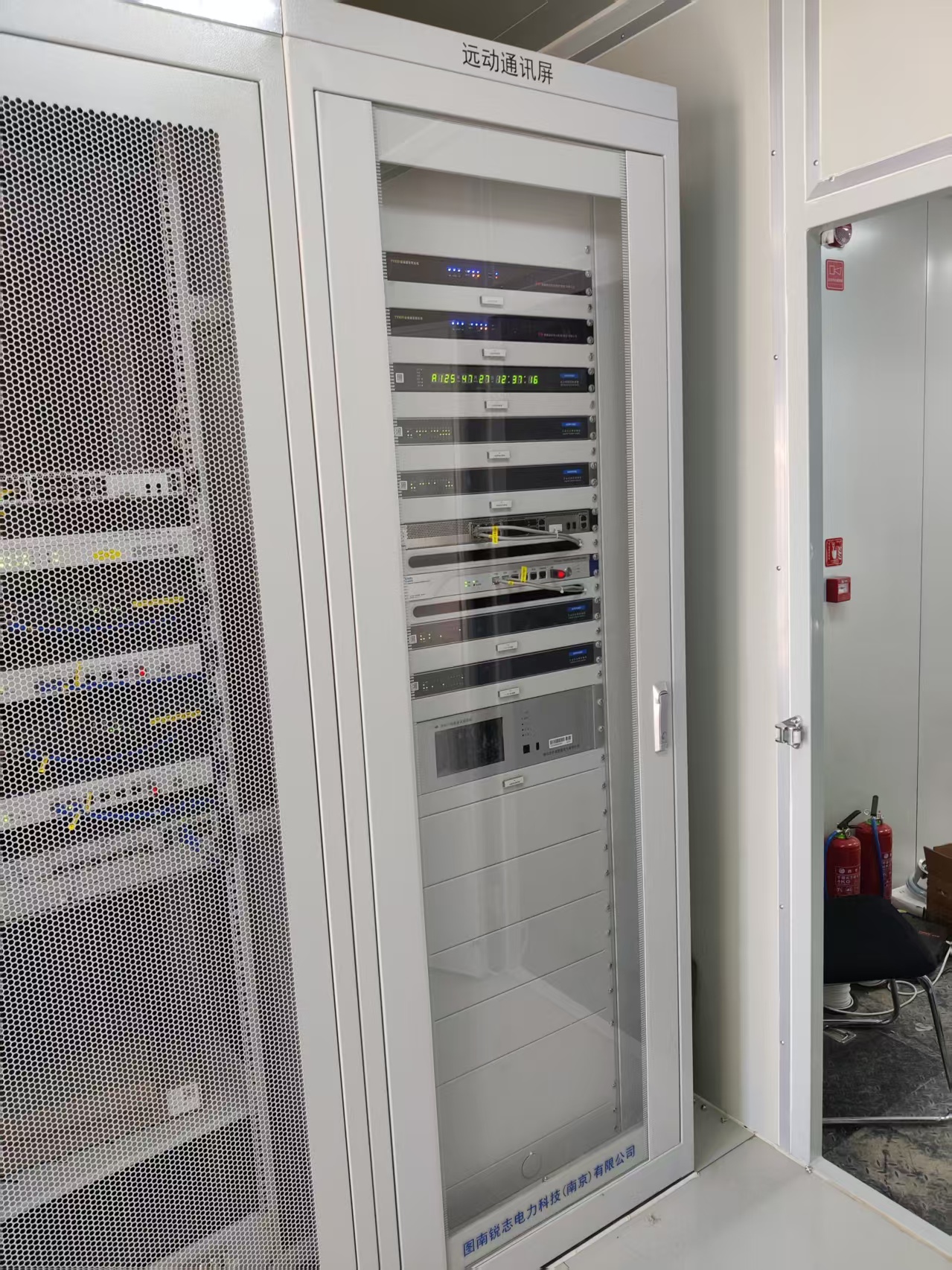

远动通信屏改造现场照片

• 点表不冻结：施工中途改点表，割接当天遥信"张冠李戴"。对策：点表报审后立即冻结，变更走正式流程并重新核对。
• 104 参数与主站不一致：公共地址、超时参数 t0~t3、ASDU 类型没对齐，联调反复。对策：FAT 阶段即按主站参数模板配置并实测。
• 加密策略未提前报批：纵向加密装置的证书与策略审批周期长，现场等证书是常见工期杀手。对策：接入申请阶段同步启动。
• 对时未全站贯通：远动主机对了时、测控与保护没对，SOE 依旧乱序。对策：以卫星时间同步系统屏为唯一源，逐屏核查对时引入方式。
• 割接期间主站数据跳变：未报备导致调度侧产生虚假告警。对策：提前向调度报备割接计划，采用"先并后切"。
• 无回退方案：新旧切换异常时进退两难。对策：旧通道保留 72 小时以上，回退步骤写入割接方案并演练。

📌 合规提示：依据《电力监控系统安全防护规定》（国家发展改革委 2014 年第 14 号令）与 GB/T 22239 网络安全等级保护要求，生产控制大区纵向通信必须经纵向加密认证装置接入调度数据网；通信规约执行 DL/T 634.5104 系列。

📌 总结：先用"四维体检"定改造范围，再按三要素选技术路线，实施中冻结点表、先并后切、旧通道留足 72 小时——这三条纪律守住了，改造就没有大风险。
