防孤岛保护屏

一、防孤岛保护屏产品介绍

防孤岛保护屏用于新能源并网点独立孤岛防护。当主网因故障、检修、线路跳闸失电，而光伏、储能或其他分布式电源仍向本地负荷送电时，若不及时隔离会形成非计划孤岛，带来触电、电压频率失控、非同期重合冲击等风险。本屏以站点级独立防孤岛装置为核心，配合采集、通信、电源组屏，对并网点电压、电流、频率、功率、相位进行全天候监测，在判定孤岛后快速跳开并网断路器。

系统采用三重检测架构：被动层监测电压、频率、相位、谐波等异常；主动层注入微小频率或电压扰动，在孤岛条件下放大偏差、消除功率匹配盲区；通信层接收调度远切、主站解列或相邻间隔失压联动指令，实现站点级可靠解列。三层互为备用，既保留单机逆变器防孤岛能力，又解决多机并联、弱电网、负荷匹配等复杂场景下的检测盲区问题。

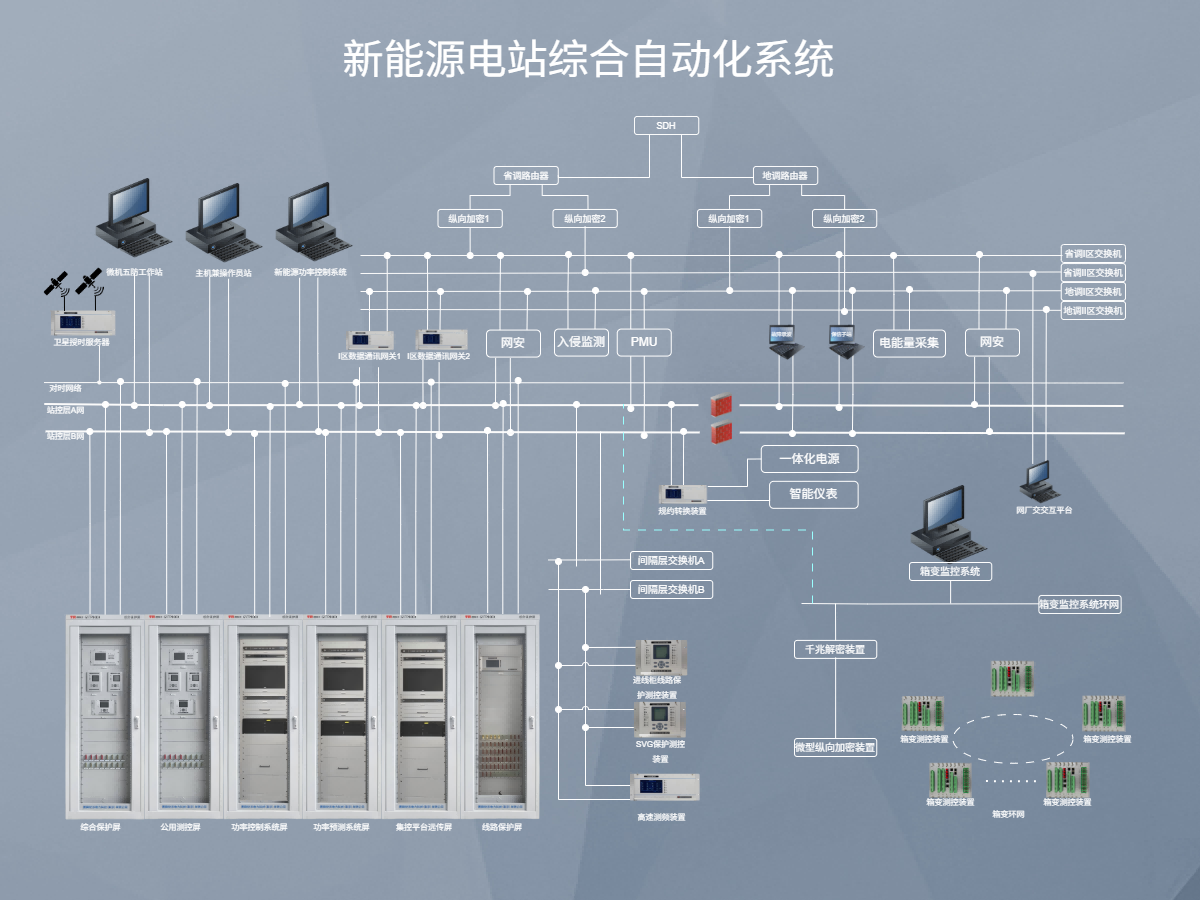

屏内按项目电压等级配置防孤岛微机保护、PT/CT接入模块、通信管理机、工业交换机、双电源分配单元及接地铜排，支持IEC 61850、DL/T 104、Modbus等规约，与升压站监控、远动、AGC/AVC及调度主站对接。屏柜采用2260×800×600mm标准继电保护屏，前后开门、19英寸机架安装，适用于光伏继保室、储能舱二次室、10kV/35kV开关站及微网控制室。

二、孤岛风险与配置原则

人身风险：主网计划检修或故障掉电后，若分布式电源继续供电，线路可能被视为无电而实际带电，造成检修触电。

设备风险：孤岛内缺乏大电网电压频率支撑，轻载过压、重载欠压、频率漂移会损坏逆变器、变压器及精密负荷。

复网风险：孤岛与主网非同期重合会产生冲击电流，可能导致保护误动、设备损毁。

配置原则：380V小型分布式可配置单装置并组屏；10kV/35kV光伏、储能并网点配置独立防孤岛屏，并与线路保护、重合闸、低电压穿越及调度远切配合；多逆变器并联、多电源微网应采用被动+主动+通信三重判据。

三、防孤岛保护屏典型组屏配置

四、防孤岛保护屏检测逻辑

被动检测：监测并网点电压越限、频率越限、相位突变、谐波畸变率上升、有功无功功率突变。优点是不改变电能质量，缺点是负荷与电源功率接近时可能进入检测盲区。

主动检测（选配）：装置周期注入微小频率偏移、滑模相位扰动或电压谐波扰动；大电网会吸收扰动，孤岛下扰动不被吸收并持续放大，从而触发解列。优点是盲区小，缺点是扰动量需严格限制以免影响电能质量。

通信远切：调度主站、升压站监控或相邻保护检测到失压、解列条件后，通过专用通道下发跳闸命令，作为被动/主动判据的补充，适合多电源、微网及高可靠性场站。

五、防孤岛保护与相关专业配合

防孤岛动作时间、电压频率阈值应与线路保护、重合闸、低频减载、低电压穿越及逆变器自身防孤岛配合。电网故障电压跌落期间，应避免因瞬态扰动误跳；恢复有压后按检有压或检同期逻辑合闸。储能并网点应区分并网放电、离网运行和紧急解列模式，微网并离网切换由能量管理系统与防孤岛屏联合判断。

六、防孤岛保护屏产品特点

独立合规：站点级独立防孤岛，满足光伏、储能、分布式电源并网验收对独立装置的要求。

三重判据：被动+主动+远切互补，降低多逆变器并联、弱网、负荷匹配场景盲区。

整定灵活：电压、频率、逆功率、延时、自动合闸及远切投退按电网细则分项整定。

组屏标准：2260×800×600mm继电保护屏，19英寸安装，工厂预接线预调试，现场接入即可投运。

运维可追溯：事件顺序记录、故障录波、定值比对、USB/网络导出，支持远程调阅。

高可靠：工业级嵌入式平台，双电源、双网冗余，EMC按继电保护要求设计，适应继保室与预制舱环境。

七、防孤岛保护屏技术参数

八、防孤岛保护屏安装尺寸与部署说明

防孤岛保护屏采用2260×800×600mm标准继电保护屏，含60mm眉头，柜体净高约2200mm，前后开门，19英寸机架安装。屏内自下而上可布置双电源分配单元、端子排、防孤岛装置、通信管理机、交换机、对时装置及人机界面；若项目仅低压单并网点，可改为2260×600×600mm窄屏或开关柜嵌入式安装，但站点级独立防孤岛建议独立组屏。

施工顺序：屏位基础复核→屏柜就位固定→接地铜排与主线槽安装→装置上架→PT/CT端子接线→跳闸出口与硬接点接线→通信网线/光纤接线→双电源接入→绝缘与回路检查→单体加电→定值录入→被动/主动判据测试→远切联动测试→与线路保护及重合闸配合试验→监控与调度联调→试运行。

调试重点：①电压、电流幅值及相位校准；②过欠压、高低频、频率突变阈值与延时核对；③主动扰动幅度不影响正常电能质量；④多逆变器并联时做功率匹配孤岛测试，确认无盲区；⑤远切命令与硬接点出口双重验证；⑥与低电压穿越、重合闸配合，避免电压跌落误动、恢复合闸非同期。
