防孤岛保护屏按什么标准配置
来源：HZVOLT 时间：2026-09-23 14:50:13
防孤岛保护屏按什么标准配置？分布式光伏并网要求与验收清单
电网停电检修时，若光伏继续向失电的线路供电，就会形成对检修人员构成威胁的防孤岛保护屏所要防范的"孤岛"——这正是分布式光伏并网验收中第一个被严格审查的环节。防孤岛配置不到位，轻则整改延误并网，重则引发人身安全事故。本文按现行标准体系逐条拆解配置要求、动作时间、低压反孤岛做法与常见不符合项，给出可直接对照使用的验收资料清单。
一、适用标准体系与强制性要求
分布式光伏防孤岛配置的核心依据是四个标准：GB/T 33593-2017《分布式电源接入电网技术规定》规定了分布式电源防孤岛保护的基本配置原则；GB/T 37408-2019《光伏发电系统接入电网技术规定》细化了光伏发电系统的孤岛检测与保护要求；GB/T 19964-2012《光伏发电站接入电力系统技术规定》明确大中型光伏电站须具备快速检测孤岛并立即断开与电网连接的能力，防孤岛保护动作时间不大于 2s；NB/T 32011-2013《光伏发电站逆变器防孤岛效应检测技术规程》则规定了逆变器防孤岛功能的型式试验方法。四份文件共同构成"逆变器自带检测 + 电站独立防孤岛保护 + 低压反孤岛"的三层要求。
二、标准条款逐项拆解
第一层是逆变器自带的孤岛检测：按 NB/T 32011 的试验方法，逆变器须同时具备被动式检测（过/欠压、过/欠频判据）与主动式检测（频率偏移、有功/无功扰动等），任何一种主动法配合被动法都应在标准规定时间内断开。这层要求覆盖所有容量等级的光伏发电单元。
第二层是并网点独立防孤岛保护：对于 10kV 及以上电压等级并网的光伏电站，GB/T 33593 与各省并网细则普遍要求在并网点设置独立的防孤岛保护，构成 防孤岛保护屏，采集并网点电压、频率与功率方向，判据动作后跳开并网点开关，动作时间不大于 2s。设置独立屏柜的意义在于：逆变器防孤岛属于设备自保护，未经调度认证、不可远方监视，而并网点防孤岛保护定值由调度归口管理，动作行为可记录、可追溯。
第三层是低压台区反孤岛：380V 并网的户用与小容量分布式光伏，除逆变器自带防孤岛外，部分省级电网公司要求在配变台区加装反孤岛开关或扰动负载装置，用于检修停电时在台区侧制造扰动、迫使孤岛内的逆变器脱网，从系统侧兜底解决"整片孤岛"问题。
三、对照标准的配置清单
| 标准要求 | 对应设备/参数 | 依据标准 |
|---|---|---|
| 逆变器主动+被动孤岛检测 | 组串式/集中式逆变器（附型式试验报告） | NB/T 32011-2013 |
| 并网点独立防孤岛保护，动作时间≤2s | 防孤岛保护屏（电压/频率/方向判据） | GB/T 33593-2017、GB/T 19964-2012 |
| 与系统侧检无压重合闸配合 | 孤岛闭锁解除后延时并网逻辑 | GB/T 37408-2019 |
| 并网点电压/频率持续监测 | 电能质量在线监测屏 | GB/T 19964-2012 |
| 运行数据上送调度 | 远动通信屏（IEC 104 经纵向加密） | GB/T 33593-2017 |
| 低压台区整区反孤岛 | 反孤岛开关/扰动负载柜 | 省级电网公司实施细则 |

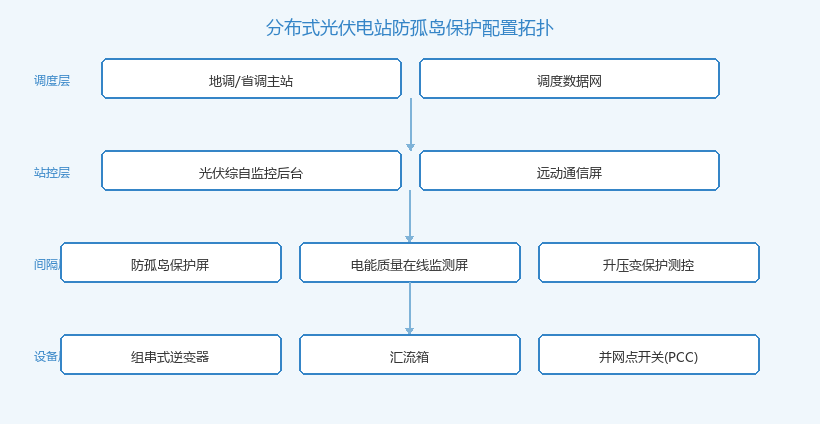

分布式光伏电站防孤岛保护配置拓扑示意
四、常见不符合项与整改措施
不符合项一：10kV 及以上电站只依赖逆变器自带防孤岛，未配置独立防孤岛保护。这是并网验收被拒比例最高的一项，整改办法是在并网点加装防孤岛保护屏并完成定值报审。
不符合项二：动作时间未校验或定值单缺失。防孤岛保护投运前须完成定值整定单审批与实际传动试验，时间元件实测值必须满足 ≤2s。
不符合项三：与系统侧重合闸未配合。孤岛未可靠闭锁前线路重合，会造成非同期合闸冲击，整改要点是把防孤岛动作信号接入闭锁重合闸回路。
不符合项四：低压分布式光伏未装反孤岛开关。整区台区验收时会被要求补装，建议在项目报装阶段与供电所确认。
不符合项五：采样回路取点错误。防孤岛保护 TA/TV 必须取并网点（产权分界点）而非厂用段，取点错误会导致判据失真，此类问题在升压站改造项目中尤其常见。
五、验收资料清单与测评流程
验收阶段需准备的防孤岛相关资料包括：逆变器防孤岛型式试验报告（具备 CMA/CNAS 资质实验室出具）、防孤岛保护定值单及调度审批回执、屏柜二次回路绝缘与传动试验记录、并网点开关跳合闸联调记录、反孤岛装置安装证明（低压台区项目）。流程上按"施工单位自检→调试单位专项测试→调度机构/供电公司涉网验收→并网试运行→转商业运行"推进，试运行期间防孤岛保护动作行为将作为转商业运行的核查项之一。

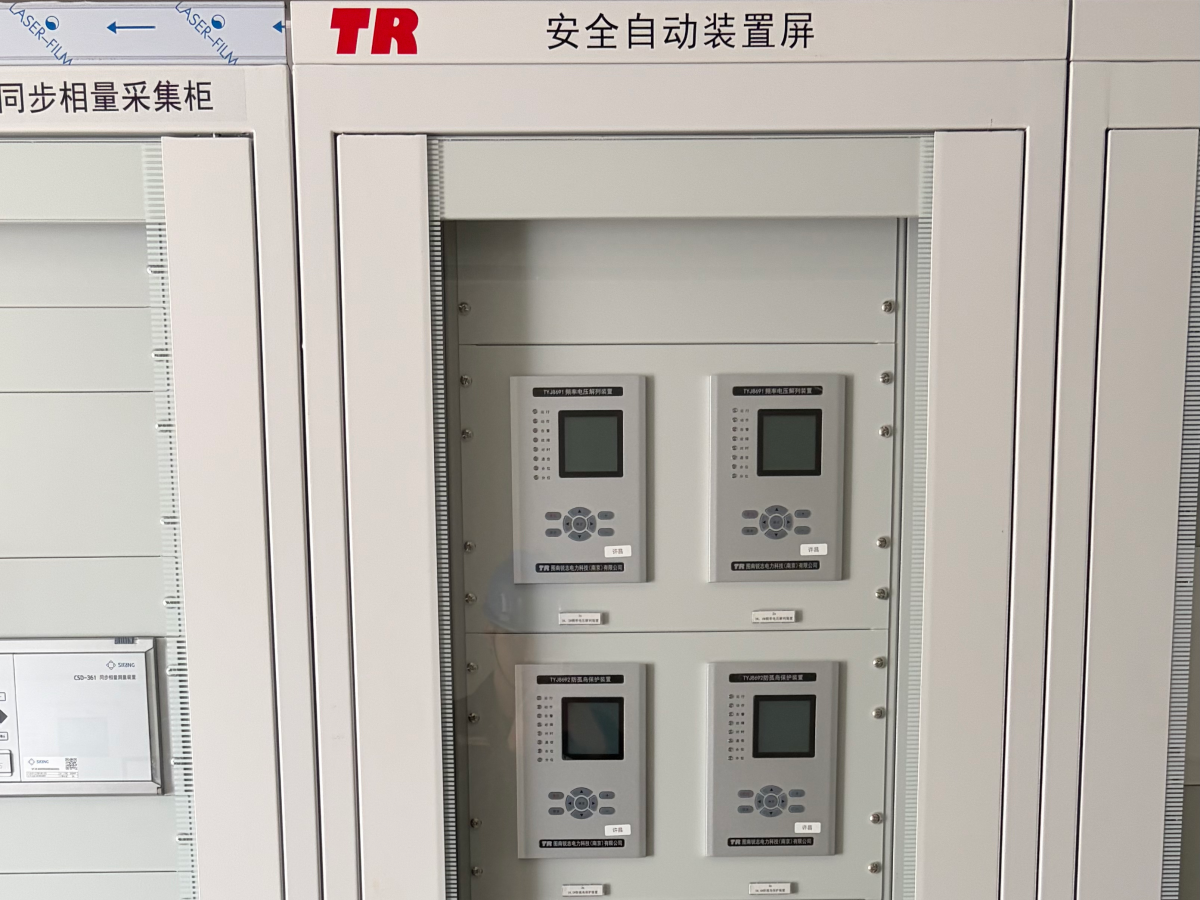

防孤岛保护屏柜照片
六、不同地区执行差异
各省在国标基础上执行口径存在差异：有的省份对 6MW 及以下 10kV 分布式光伏允许采用"逆变器+防孤岛功能校核"替代独立屏柜，有的省份则一律要求独立配置；低压反孤岛开关的部署范围（全部台区或仅重载台区）、定值单审批层级（省调或地调归口）也各不相同。项目报装前应向属地调度与供电公司索取最新版并网验收细则，以属地口径为准，避免按外省经验设计后返工。
📌 核心要求：逆变器主动+被动双重检测是基础，10kV 及以上并网点独立防孤岛保护（≤2s）是验收底线，低压台区反孤岛是系统兜底——三层缺一，并网验收都会卡住。
七、总结
防孤岛保护配置的本质是把"人身安全"和"电网安全"写进二次系统的硬约束：按 GB/T 33593、GB/T 37408、GB/T 19964 与 NB/T 32011 的三层要求组织设计，对照本文配置清单核查设备与定值，再按验收资料清单逐项备齐，就能把分布式光伏并网验收中最容易卡壳的环节提前消化。工程实践中，建议把防孤岛保护屏与 光伏电站综合自动化系统、光伏防逆流系统 统一规划组屏，可显著减少二次电缆与后期运维成本。
