GB/T 14285 继电保护技术规程解读：屏柜配置与并网验收
GB/T 14285《继电保护和安全自动装置技术规程》是变电站二次系统配置与并网验收最常用的国家标准。它规定了 110kV~1000kV 电力系统继电保护的配置原则、技术要求、动作时限和试验方法。配合 DL/T 584《3kV~110kV 电网继电保护装置运行整定规程》 与 DL/T 587《微机继电保护装置运行管理规程》 共同构成完整的继电保护配置与运维标准体系。本文逐条拆解 GB/T 14285 中与二次屏柜直接相关的条款，给出可在设计与并网验收阶段直接对照使用的清单。
一、适用标准体系与强制性要求
涉及继电保护屏柜设计与并网验收的标准体系，主要包括四类文件，按层级排列：
- 国家标准（GB/T 系列）：GB/T 14285 为配置与试验总纲；GB/T 7267 规定保护装置电源与接口；GB/T 17626 规定电磁兼容要求。
- 电力行业标准（DL/T 系列）：DL/T 584 规定 3kV~110kV 电网整定；DL/T 587 规定微机保护运行管理；DL/T 624 规定继电保护信息远传规约。
- 调度管理文件：国家电网/南方电网各省调出台的《继电保护装置整定运行规定》《并网调度协议》。
- 反事故措施：《电力系统继电保护及安全自动装置反事故措施要点》（简称"反措"）作为强制性技术要求，并网验收必查。
💡 规程定位：GB/T 14285 第 4 章为保护配置原则（"该配什么"），第 5 章为整定计算（"该整多少"），第 6 章为运行与试验（"该验什么"）。任何变电站二次方案均应能映射到这三章的某一条款。
二、标准条款逐项拆解
把 GB/T 14285 与屏柜直接相关的条款拆为四组，逐组说明对应的屏柜要求：
条款组 1：双重化配置要求（第 4.6 条）
条文要点：110kV 及以上主变压器、母线、线路保护应双重化配置；两套保护应由不同厂家供货、独立 TA/TV 回路、独立操作电源、独立跳闸出口。对应屏柜即主变保护屏 A/B、母线差动保护屏 A/B、线路保护测控屏 A/B，每套保护各占一面独立屏柜。
条款组 2：保护装置技术指标（第 5 章）
条文要点：保护装置应满足动作时间、返回时间、精度等级、抗扰度。例如线路保护动作时间 ≤30ms（快速段）、≤60ms（Ⅱ 段）；差动保护电流平衡系数误差 ≤5%；电磁兼容试验按 GB/T 17626 严酷等级。
条款组 3：故障录波要求（第 6.4 条）
条文要点：110kV 及以上系统应配置故障录波屏，采样率 ≥6.4kHz（模拟量）、记录时间 ≥5s；触发量包括保护动作、突变量、手动触发。220kV 站应双机热备，采样率 ≥12.8kHz。对应屏柜内通常配双机+独立 GPS 对时。
条款组 4：保护信息远传（第 6.5 条）
条文要点：保护动作信息、告警信息、状态信息应通过保护信息子站系统上送省/地调继保主站，通信规约采用 DL/T 624（103 规约）；通道需经电力纵向加密认证系统与二次安防屏纵向隔离加密。这是保护屏柜与调度通信的标准化接口。
三、对照标准的配置清单
以一座典型的 220kV 变电站为例，把 GB/T 14285 条款逐项展开为屏柜配置清单：
| 标准条款 | 标准要求 | 对应屏柜/装置 |
|---|---|---|
| 第 4.6.1 条 | 双重化配置 | 主变保护屏 A/B、母线差动保护屏 A/B |
| 第 4.7 条 | 失灵保护 | 断路器失灵保护屏（与母差一体化设计） |
| 第 5.2 条 | 动作时限 | 线路保护动作 ≤30ms、主变差动 ≤30ms |
| 第 6.4 条 | 故障录波 | 故障录波屏（双机热备，采样率 ≥12.8kHz） |
| 第 6.5 条 | 保护信息远传 | 保护信息子站系统 + DL/T 624 规约 |
| 第 6.6 条 | 对时精度 | 卫星时间同步系统屏（B 码对时 ≤1μs） |
| 第 6.7 条 | 通道加密 | 电力纵向加密认证系统 + 二次安防屏 |

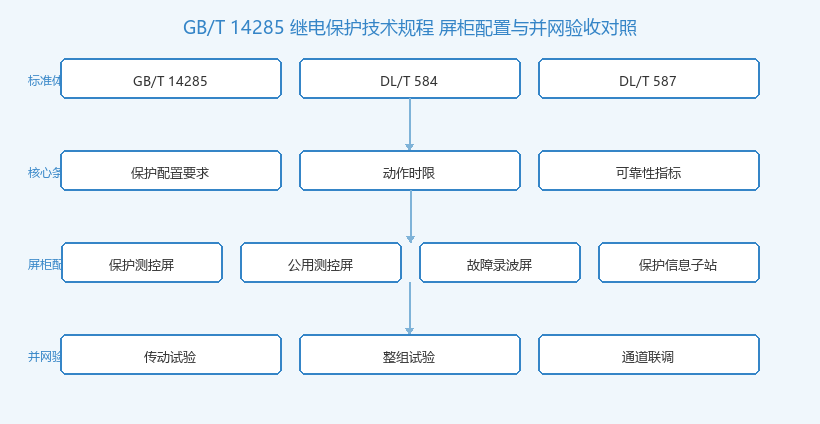

GB/T 14285 标准体系—条款—屏柜—验收对照图
四、常见不符合项与整改措施
并网验收中，以下不符合项出现频率最高，几乎覆盖 GB/T 14285 第 4~6 章的核心要求：
| 不符合项 | 违反条款 | 整改措施 |
|---|---|---|
| 两套保护共用一组 TA | 第 4.6.3 条 | 增加独立 TA 绕组，二次回路物理隔离 |
| 保护与监控同主机 | 反措第 4.4 条 | 保护独立主机、测控独立，通信管理机上行 |
| 故障录波采样率不足 | 第 6.4 条 | 更换 ≥6.4kHz（110kV）或 ≥12.8kHz（220kV）录波装置 |
| 对时误差 >1ms | 第 6.6 条 | 检查 B 码分配器、跳线，确认北斗/GPS 双源 |
| 保护信息直送调度未加密 | 第 6.7 条 | 加装纵向加密装置，启用国产 SM 算法 |
五、验收资料清单与测评流程
并网验收阶段，业主方需准备的资料按 GB/T 14285 第 6 章与各省调细则整理为：
- 设计资料：二次系统设计图纸（含原理图、接线图、屏柜布置图）、设备清单、整定计算书（按 DL/T 584 给出每条线路、每台主变的整定值）。
- 出厂资料：保护装置、故障录波屏、保护信息子站系统、卫星时间同步系统屏等的出厂试验报告、合格证、说明书、通信协议。
- 现场试验报告：单体调试报告（每台装置）、整组传动试验报告（按 110kV/220kV 出线逐条传动）、通道联调报告（保护信息子站上送 DL/T 624 验证）。
- 并网协议：调度协议（明确调度管辖、远动信息表）、并网启动方案（首次送电步骤）、定值单（调度下发）。
验收流程按"资料审查—单体调试—整组传动—通道联调—并网试运行"五步推进。每一步均需调度方、业主方、施工方、厂家四方签字。
📌 验收关键：整组传动试验必须从电流互感器一次侧通入真实故障电流，验证整套保护（含主变、母差、线路）的动作行为，而不是仅做"逻辑功能测试"。调度对此项检查非常严格。

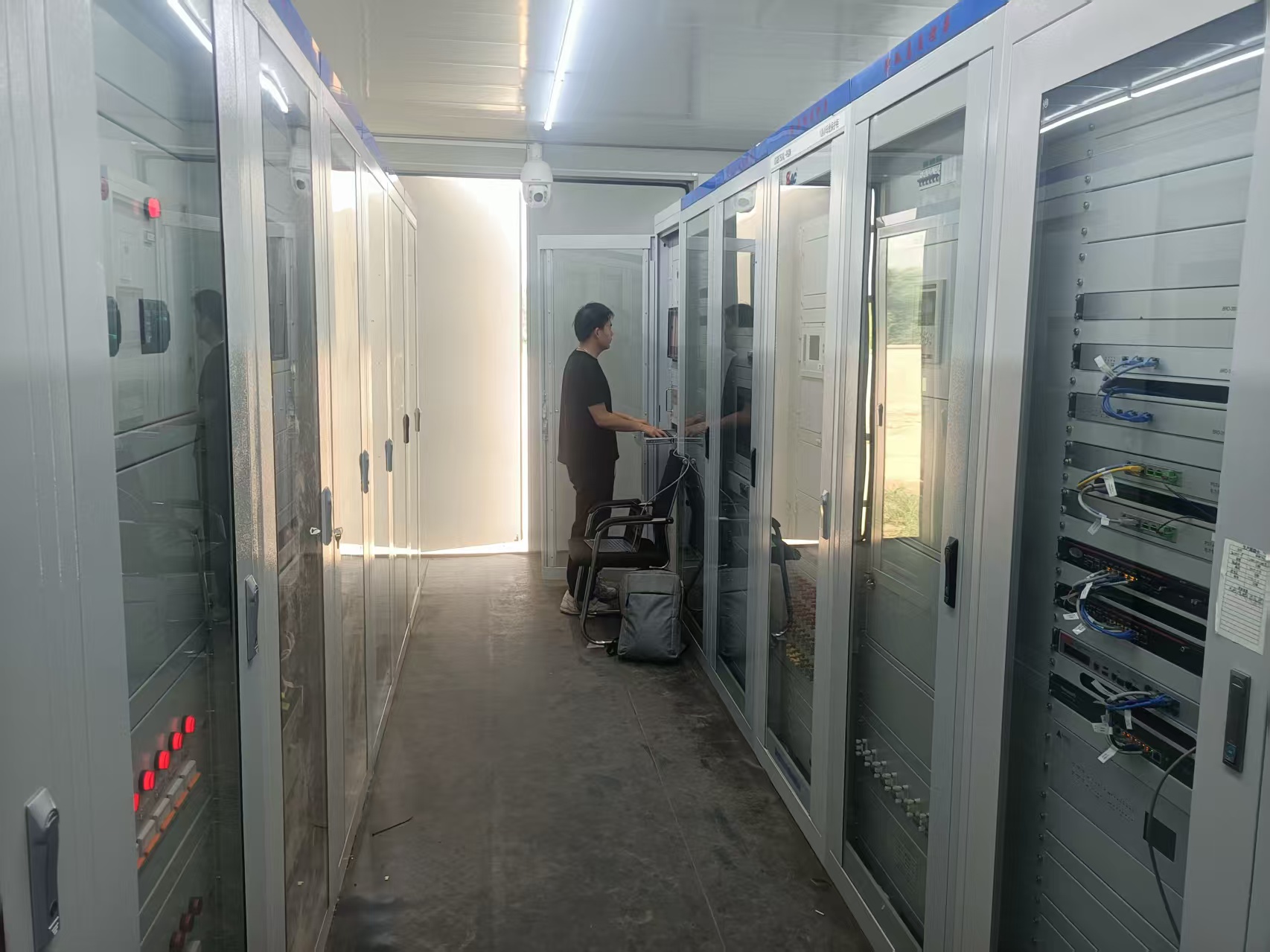

继电保护屏柜并网验收现场照片
六、不同地区执行差异
GB/T 14285 是国家级最低要求，省网与网调会按实际情况加严。常见差异如下：
- 华北电网：110kV 主变保护必须双重化，母线保护在 110kV 双母线站必须双重化；故障录波采样率要求 ≥6.4kHz。
- 华东电网：对继电保护双重化的 TA 绕组独立性要求更严，两套保护不可共用同一组 TA 的任何绕组；强调母差失灵一体化。
- 南方电网：220kV 站强调加装同步相量测量屏（PMU）作为独立屏柜，与保护测控分开布置；对二次安防屏配置密度要求更高。
- 西北电网：针对新能源汇集站，强调保护信息子站系统与故障录波屏的快速上送（≤5s 上送到位）。
设计阶段应主动向项目所在省调索取《继电保护配置与整定实施细则》作为 GB/T 14285 的补充文件，避免"国标通过但省调不收"。
七、总结
GB/T 14285 不是抽象的"标准文本"，而是直接对应到屏柜配置清单与并网验收判据的工程依据。主变保护屏、母线差动保护屏、故障录波屏、保护信息子站系统、卫星时间同步系统屏、电力纵向加密认证系统、二次安防屏 这 7 类屏柜与装置，几乎涵盖了 220kV 变电站所有 GB/T 14285 相关条款。把条款逐项映射到屏柜清单，把屏柜清单逐项映射到验收资料，是设计、施工、并网三方共同的标准动作。
📌 总结：GB/T 14285 解释到屏柜、屏柜映射到验收。每一个条款都应该能找到一面屏柜或一台装置作为承载，每一个验收项目都应该能反推到具体的条款编号。
