​ 35kV变电站二次系统及通讯调试流程

在二次厂家正式进场开展调试工作前，一次设备的安装质量和接线正确性是整个调试周期的基石。所有二次设备必须到达现场并完成安装接线，包括：保护屏柜（线路保护、主变保护屏、母线保护等）、远动通讯屏（远动装置、GPS对时）、调度数据网屏（路由器、交换机、纵向加密装置）、SDH光传输设备、一体化电源系统（直流屏、蓄电池）等。二次电缆已按图纸敷设完毕，端子接线完成，线号标识清晰。直流系统已带电且绝缘合格，CT/PT一次侧具备通流升压条件。

在调试初期，需由电气试验厂家配合完成一次设备的“通流加压”工作：CT通流试验（在一次侧施加电流，验证CT极性和二次回路阻抗）、PT通压试验（在一次侧施加电压，验证PT二次回路相位和幅值）。这是后续保护调试的基础。

光传输网络是调度通信的物理基础，通常需业主或总包方提前向当地供电局申请光路资源。

1. 光路申请与资源协调。业主需联系供电局通信部，提交《光路资源申请单》，明确本站的调度数据网接入点和光传输设备型号。35kV变电站通常采用155M/622M SDH光传输设备，需申请点对点透传或环形接入。业主方派去供电局的人员必须充分了解项目情况（站址、电压等级、业务需求、对端站信息等），否则通信部无法快速匹配资源。

2. 光纤熔接与光路测试。通信线路施工人员进场，在通信机房ODF架与本站光传输设备光口之间进行光纤熔接。使用OTDR测试仪测量光纤全程衰耗，确认衰耗值在设计预算范围内（一般要求每公里衰耗≤0.25dB@1550nm）。使用光功率计测试收光功率，通常要求在-5dBm至-15dBm之间，具体视传输距离而定。

3. 网管联调与通道保护测试。供电局通信部在其网管中心授权，将本站光传输设备加入管理系统，验证光口状态（UP）、无R_LOS（光信号丢失）告警。若采用环形拓扑，需测试SNCP或MSP保护倒换时间，要求倒换时间小于50ms。使用误码仪测试通道误码率（BER），要求无误码或误码率极低（如10⁻¹²级别）。配置业务时隙，将远动业务、保护业务、调度电话业务映射到不同的通道中。

调度数据网负责承载IEC 104远动数据和MMS保护报文，对网络安全要求极高，需供电局网安部门介入配合。

1. 网络拓扑与设备配置。35kV变电站通常接入调度数据网A/B双平面，配置独立的路由器、交换机和纵向加密装置。完成设备命名、管理IP、VLAN划分、OSPF动态路由协议等基础配置。

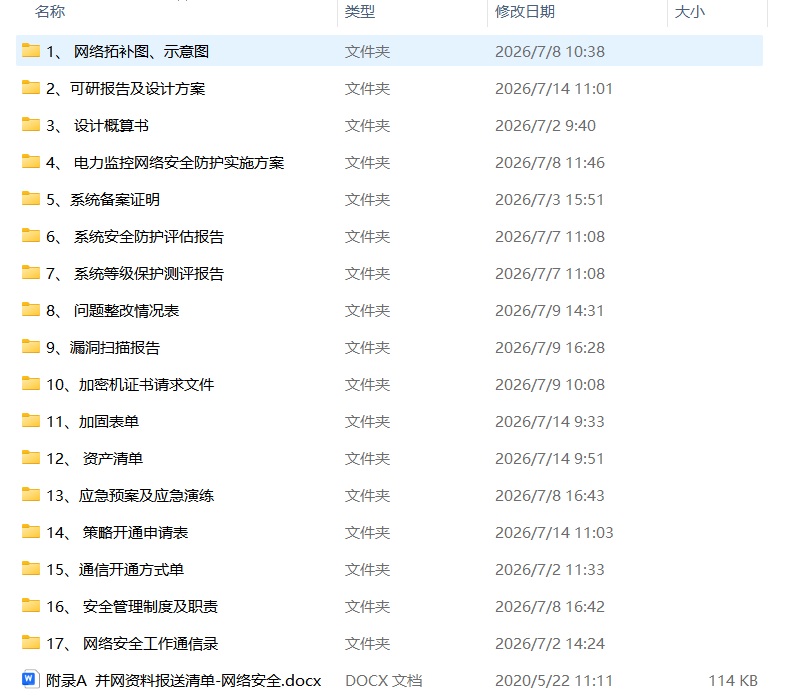

2. 纵向加密与等保整改（核心难点）。在纵向加密装置上配置对端调度主站的IP和公钥，建立IPSec加密隧道。网安部门会下发安全基线要求，需精细配置ACL策略，仅开放IEC 104（2404端口）和MMS（102端口）等必要服务。通道打通后，需配合供电局网安部门进行漏洞扫描和渗透测试，常见整改项包括：关闭Telnet/HTTP明文协议（改用SSH/HTTPS）、修改默认密码、配置防火墙策略等。

3. 端到端连通性验证。从站内远动工作站ping调度主站IP地址，验证路由可达；使用telnet/ssh测试加密隧道的建立状态；抓包验证业务报文正确封装和解封装。

通道打通且网络加固完成后，进入最核心的联调阶段，需与供电局自动化部紧密配合，同时需要电气试验厂家配合在一次侧加压注流。

1. 点表核对与前置机配置。双方核对遥测（YC）、遥信（YX）、遥控（YK）、遥脉（YM）的绝对数量和功能描述。自动化部在调度主站前置机上导入点表，配置通讯规约（通常为IEC 60870-5-104）。

2. 全站数据对点。遥测精度校验：由电气试验人员在CT/PT一次侧施加标准电流电压，核对调度主站接收的遥测数值是否准确（电压、电流、功率等），误差要求通常在0.5%以内。遥信状态对点：逐点改变断路器、隔离开关、接地刀闸的状态，核对调度主站显示的遥信状态是否正确，确保无丢点、无抖动。遥控对点：由调度主站下发遥控指令，验证断路器分合闸动作正确，遥控返校和执行正常。

3. 主备通道切换测试。验证远动主备通道切换时数据不丢失，通讯中断告警功能正常。

在远动联调的同时，二次厂家同步推进保护装置的传动试验。此阶段需电气试验厂家配合一次设备动作。

1. 保护功能校验。使用继电保护测试仪模拟故障量，对35kV变压器差动保护、10kV线路保护、电容器保护、备自投装置等，分别校验速断、过流、零序、重合闸、过负荷等功能的动作值与动作时间，动作误差≤5%。

2. 整组传动试验。模拟故障使保护动作，验证出口跳闸回路能否正确驱动断路器跳闸。包括：电气量保护传动（模拟相间短路、单相接地故障）、非电量保护传动（手动模拟重瓦斯跳闸、轻瓦斯告警、油温超高跳闸等）。检查中央信号、故障录波启动、后台报文等联动功能。

3. SOE事件记录核对。核对保护动作报文的时间顺序（精确到毫秒），确保故障录波器记录的波形完整。

所有联调工作完成后，进入验收送电阶段。业主组织供电局相关部门（通信部、网安部、自动化部、调度中心等）进行联合验收。验收合格后，调度中心下达送电指令。

配合运行人员进行空载合闸试验：变压器空载带电运行24小时，实时监测空载电流、三相电压平衡度（差值≤2%）、本体油温等。

送电后第一时间安排带负荷测试：

• 二次负荷电流校验：检查CT二次回路在实际负荷下的采样准确性
• 差动保护六角图测试：确认主变差动保护在带负荷状态下的相位关系正确
• 计量回路校验：核对电能表计量准确性
• 远动数据复核：再次确认调度主站接收的遥测、遥信数据与实际一致
• 调度数据网业务验证：确认远动104报文、保护MMS报文在调度数据网上正常传输，无丢包和延迟抖动

送电完成后，二次厂家需交付以下资料：调试记录表（经审核签字确认）、定值清单打印存档、CT/PT变比与极性试验报告、保护传动试验报告、二次回路绝缘测试报告、远动对点记录、带负荷测试报告、光传输设备调试报告（含光功率测试、通道倒换测试、误码测试）、调度数据网设备调试报告（含路由器配置、加密策略、VLAN划分、等保整改报告）。所有试验须使用经检定合格的专用仪器，严格执行“一人操作、一人监护”制度。

典型工期参考：二次电缆检查约5-7天，保护测控装置单体调试约10-15天，二次加压注流约3-5天，整组传动试验约7-10天，光传输联调约5-7天，调度数据网调试约3-5天，远动联调与对点约3-5天（视点表规模和调度配合情况而定）。全站联调与送电配合约2-3天。

优化建议：调度数据网设备调试可与保护单体调试并行推进，建议在进场后第3天即启动调度数据网设备的安装和初步配置。光传输设备应优先调通，为后续远动联调和通道联调创造条件。远动与调度主站的对点测试需提前一周与调度中心预约对点窗口，避免因等待调度而延误工期。带负荷测试必须在送电后第一时间安排，建议送电当晚即安排二次厂家值守，次日完成测试。
