计算机监控系统屏配置清单
来源：HZVOLT 时间：2026-10-12 15:50:57
计算机监控系统屏配置清单：变电站后台监控设备组成与选型
变电站的运行监视、遥控操作、历史数据管理，都落在站控层那几面后台屏柜里。其中计算机监控系统屏是站控层的核心载体，下行通过站控层网络接入间隔层保护测控装置，上行经远动通信屏把全站数据上送调度主站。很多项目在采购和设计阶段不知道后台到底要配几台机器、哪些功能不能省，本文按配置清单的方式逐项讲清。
一、项目边界条件：先定配置的四个前提
计算机监控系统的配置不是拍脑袋定的，动手列清单前先确认四个边界条件：
- 电压等级与规模：110kV 变电站与 35kV 开关站的监控规模差异很大，间隔数量直接决定数据库容量、画面数量与交换机端口数；
- 运行方式：有人值守站与无人值守站的要求不同，无人值守站对冗余切换、远方重启、告警直传的要求更高；
- 调度关系：省调还是地调管辖，决定远动上送的规约版本、通道数量与数据集划分，一般按 DL/T 634.5104（104 规约）与主站对接；
- 对时方式：站内是否已有卫星时间同步系统屏，决定监控屏内是否还要单独配对时单元，SOE 分辨率一般要求优于 1ms。
这四条定了，下面的清单才有取舍依据。新建 110kV 变电站通常按无人值守设计，本文以该场景为主线展开。
二、系统配置总表：设备、数量、作用与归属
下表是 110kV 无人值守变电站计算机监控系统屏的典型配置清单，可直接用于设计校核与采购比对：
| 设备 | 典型数量 | 作用 | 归属屏柜 |
|---|---|---|---|
| 监控主机（工控机，双机热备） | 2 台 | 实时数据采集、历史库、报警管理 | 计算机监控系统屏 |
| 操作员站 | 1～2 台 | 运行监视、遥控操作、报表调阅 | 计算机监控系统屏 |
| 工程师站 | 1 台 | 数据库维护、画面组态、定值管理 | 计算机监控系统屏 |
| 站控层工业交换机（千兆） | 2 台 | 站控层与间隔层双网数据交互 | 计算机监控系统屏 |
| 对时接口单元（B 码/SNTP） | 1 套 | 站控层设备统一时标 | 计算机监控系统屏（或对时屏） |
| 音响（语音）告警装置 | 1 套 | 事故跳闸、异常告警音响提示 | 计算机监控系统屏 |
| KVM 切换器＋显示器 | 1 套 | 多主机共用键鼠与显示 | 计算机监控系统屏 |
| 报表/定值单打印机 | 1 台（可选） | 报表打印存档 | 计算机监控系统屏 |
| 数据通信网关机（远动） | 2 台 | 双套远动上送调度主站 | 远动通信屏 |
| 防火墙/纵向加密认证装置 | 按需 | 调度数据网边界安全 | 二次安防屏 |
📌 清单口径：表中"归属屏柜"指设备物理安装位置。监控主机、操作员站、交换机是计算机监控系统屏的本体设备；网关机、安防装置只是逻辑上属于监控系统，物理上按分屏原则独立组屏。
三、关键设备配置要点：逐台讲清为什么这么配
监控主机必须双机热备。主机承载实时库与历史库，是全站监控的"大脑"。双机热备不是简单买两台机器：两台主机共享同一套数据镜像，主备切换时间一般在秒级，切换期间遥控与告警不能丢。硬件按当前主流配置（多核 CPU、16GB 以上内存、SSD 系统盘＋数据盘）即可，关键是要支持无人值守场景下的远程唤醒与自恢复。
操作员站与工程师站按权限分离。操作员站面向运行人员，只有监视与操作权限；工程师站面向检修人员，承担数据库修改、画面组态与程序下装。两站权限严格分离是防误操作的第一道闸门，小站可将工程师站功能合并到操作员站，但必须保留独立登录口令与操作记录。
交换机按双网冗余配置。站控层网络 A/B 双网独立组网，交换机采用千兆工业级，端口按接入点数预留 20% 以上余量；全站信息点较多时（含公用测控屏、故障录波屏等屏柜的接入），宜按电压等级或区域划分 VLAN，避免广播风暴波及遥信变位与遥控报文。

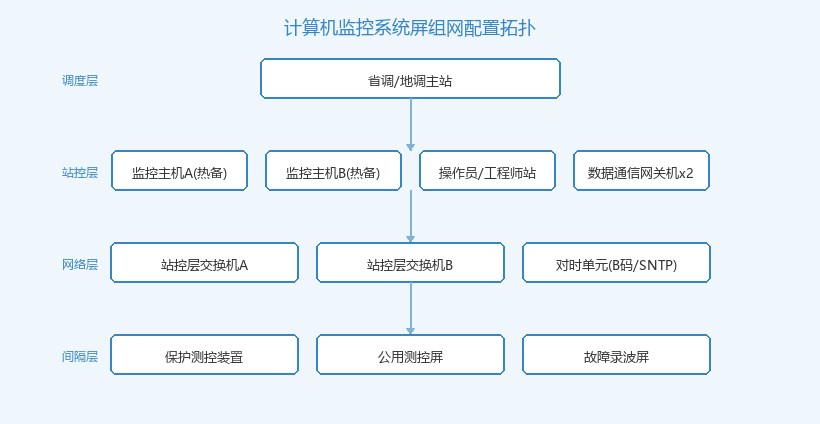

110kV 变电站计算机监控系统屏典型组网配置示意
四、组屏方案与端子分配
110kV 变电站的计算机监控系统设备通常集中安装 1～2 面屏。单屏方案把两台主机、交换机、KVM、告警单元全部装入一面 2260mm 标准屏，布置自上而下为：顶部对时接口与告警装置，中部主机与交换机，底部 KVM 与打印机；双屏方案则按"A 网屏/B 网屏"或"主机屏/操作员屏"分列，适合改造站分步实施。
端子排按功能分区布置，这是验收时最容易抠细节的地方：直流电源端子（DC110V/220V 双路进线，分别经独立空开引至两台主机）、网络端子（A/B 网跳线分别引至两台交换机）、对时端子（B 码输入与输出）、告警出口端子（音响告警硬接点，供站内复归与试验）。电源必须取自直流屏独立支路，不得与保护装置共用空开。

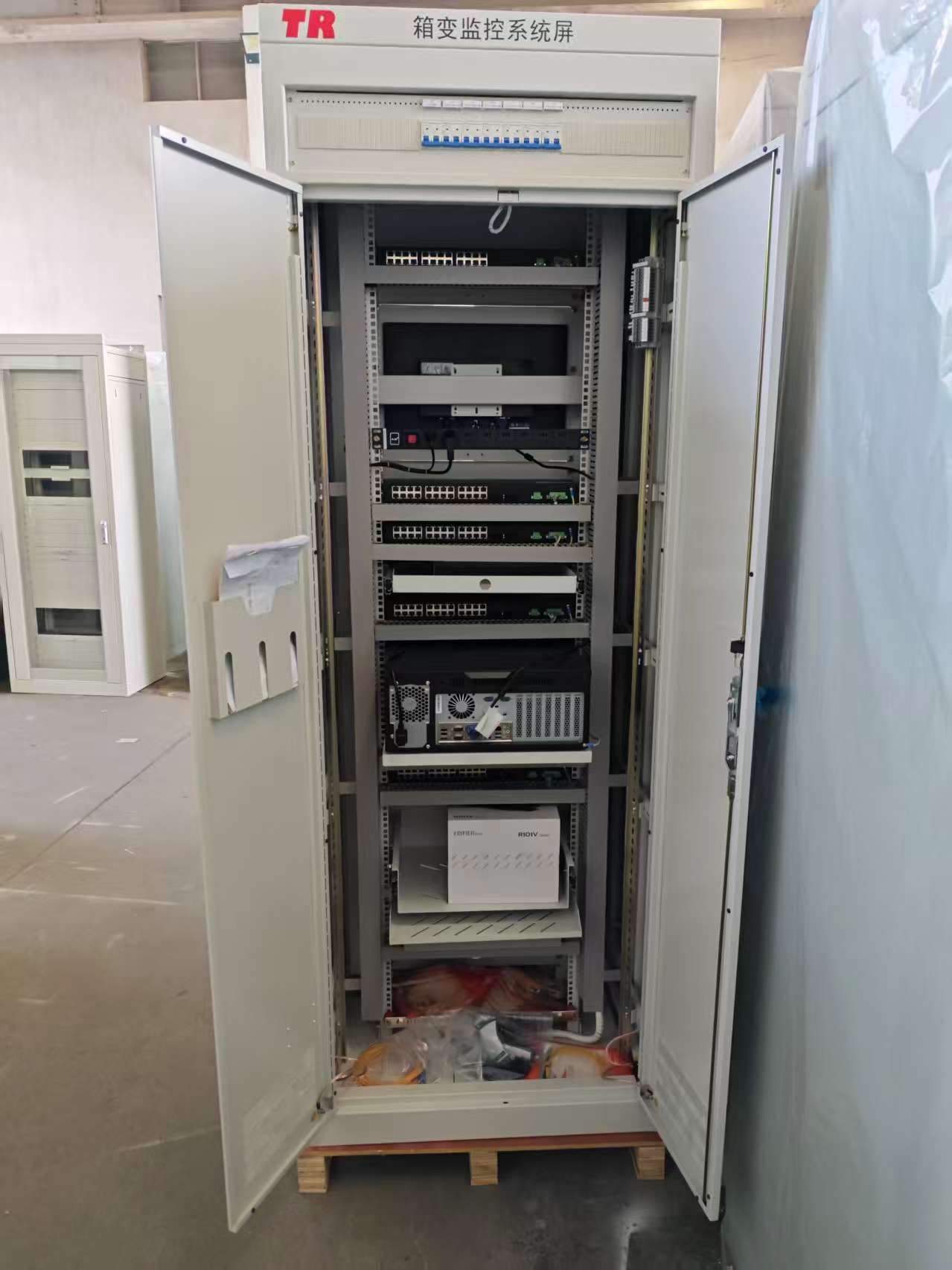

变电站计算机监控系统屏屏柜照片
五、配置取舍：哪些不能省，哪些可以优化
不能省的三项：一是主机冗余与双网络，省掉任何一项，单点故障就能让全站监控失明；二是对时链路，SOE 时标不准，事故分析就成了"罗生门"；三是网关机双套配置，这是调度侧对无人值守站的硬性要求。
可以优化的两项：报表打印机在无人值守站可取消，报表改由主站端生成；工程师站在 35kV 及以下小型站可与操作员站合并。另外，35kV 纯开关站或配电室场景，整个监控系统可精简为嵌入式一体化工控机方案，但四遥功能与告警直传不能打折。这些取舍在电力自动化项目的实际执行中，参照已有 1700+ 项目案例的配置经验可以少走很多弯路。
六、与验收要求的对应关系
设计与验收依据主要是 DL/T 5149（变电站计算机监控系统设计相关规程）与 DL/T 634.5104（远动通信规约），验收时的对应检查项如下：
| 验收项目 | 验收要求 | 对应配置 |
|---|---|---|
| 四遥联调 | 遥测精度、遥信变位、遥控传动全部正确 | 主机数据库与间隔层点表一致 |
| 主机冗余切换 | 主备切换期间数据不丢失、遥控不中断 | 双机热备＋共享数据镜像 |
| 网络切换 | A/B 网切换业务无感知 | 双网冗余交换机 |
| SOE 精度 | 事件时标分辨率优于 1ms | B 码/SNTP 对时链路 |
| 告警音响 | 事故告警音响正确、可复归 | 音响告警装置硬接点 |
📌 验收提示：遥控传动试验要覆盖"站端操作员站发令"与"调度主站发令"两条路径，且传动前必须核对五防闭锁逻辑已投入，这是历年验收中最容易被要求补试的项目。
七、总结
计算机监控系统屏的配置清单，本质上是把"站控层要承担什么职责"翻译成一台台具体设备：主机冗余保数据、双网交换保通道、对时保时标、告警保响应、网关机保上送。边界条件（规模、运行方式、调度关系、对时方式）定了，清单就定了；该冗余的一项不省，能精简的按站情合并，验收时按四遥、切换、SOE、告警逐项对应，组屏配置就不会出偏差。
