光伏防逆流系统误动作怎么排查？采样回路与定值整定实例

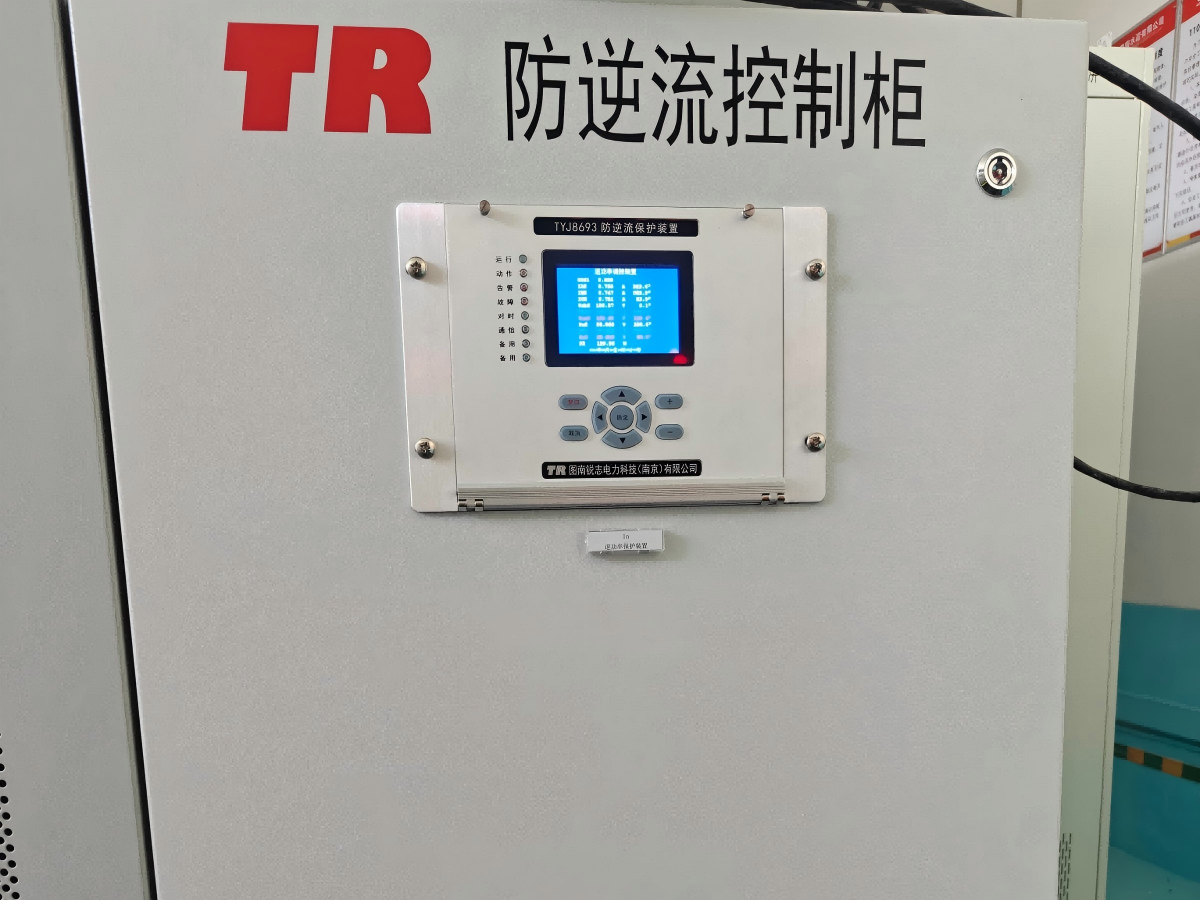

光伏电站并网柜防逆流装置现场照片

1. 采样回路检查：用钳形表或便携功率分析仪测量并网点功率方向，与防逆流主机显示值对比，偏差应小于2%。检查CT二次侧是否有开路、极性是否接反。
2. 定值核对：逆功率定值一般整定为额定容量的2%~5%，动作延时0.5s~2s。若定值小于2%或延时小于0.3s，容易因负荷波动误动。
3. 通信链路检查：确认防逆流主机与逆变器之间的RS485/光纤/以太网通信正常，Modbus地址、波特率、协议版本一致。可通过主机通信状态指示灯或报文抓取工具确认指令下发与反馈是否成对出现。
4. 负荷特性分析：查看故障时段负荷曲线，判断是否存在大电机启动、空载变压器投入等冲击性负荷。若冲击负荷频繁，可考虑增加功率变化率闭锁判据。
5. 录波与事件顺序：调取电能质量在线监测屏或故障录波屏的波形，核对功率方向变化与动作时间。

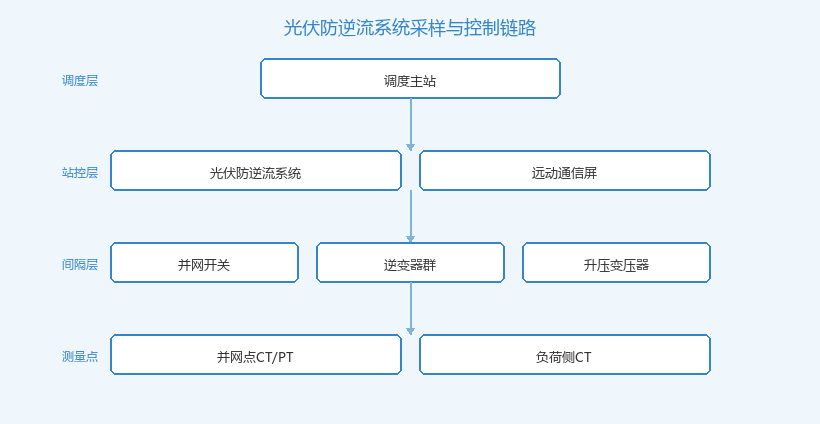

光伏防逆流系统采样与控制链路示意

• 现场测量并网点功率，发现CT二次接线极性接反，导致功率方向显示为"向电网送电"。
• 重新校核CT极性后，主机显示功率方向恢复正常，但仍有偶发误动。
• 核对定值单，逆功率定值整定为1%，动作延时0.2s，过于灵敏。
• 将定值调整为3%、动作延时1s后，误动现象消失。
• 恢复合闸定值同步设置为逆功率返回1.5%、延时5s，避免频繁合闸。
• 整改后连续运行7天，通过并网安全自动装置屏与光伏监控后台记录的数据核对，误动次数归零，发电量恢复至设计值的98%以上。

✅ 案例启示：CT极性接反是最常见却最容易被忽视的误动原因。带负荷试验阶段务必用功率分析仪核对方向，确认"发电为正、用电为负"或按现场约定统一方向。

1. 设计阶段：CT选型应兼顾精度与饱和特性，推荐测量级CT用于功率计算，保护级CT仅作保护判据。
2. 调试阶段：投运前务必进行CT极性、变比、相序校验，并做带负荷试验；确认防逆流主机与光伏电站综合自动化系统数据一致。
3. 定值整定：逆功率定值不宜过小，建议2%~5%；动作延时建议0.5s~2s，根据负荷特性微调。
4. 通信维护：定期检查防逆流主机与逆变器的通信状态，清理通信超时告警，确保限发指令可靠下发。
5. 电能质量监测：结合电能质量在线监测装置持续关注谐波、三相不平衡等指标，避免电磁干扰导致采样漂移。

⚠ 安全提示：排查防逆流误动时，若需退出防逆流功能，必须征得电网公司同意并采取临时监控措施，严禁在失去逆流保护的情况下长期运行。

📌 总结：光伏防逆流系统的可靠性不仅取决于装置本身，更取决于CT接线、定值整定与通信配合。运维人员应建立"定期校核采样、复核定值、巡检通信"的常态化机制，避免因误动造成发电损失。
