调度数据网屏

一、调度数据网屏产品介绍

调度数据网屏是厂站端接入电力调度数据网络的专用通信屏柜，是电力二次系统安全防护体系的关键环节。本方案采用双平面冗余架构，由两面屏柜组成，分别对应调度一网（实时业务VPN）与调度二网（非实时业务VPN），两平面独立运行、互为备份，任一平面故障不影响另一平面正常工作。每面屏柜配置1台路由器、2台交换机、2台纵向加密认证装置，实现厂站端与调度端之间的安全可靠通信。

屏柜采用2260×800×600mm标准尺寸，前后开门，防护等级IP40。产品符合DL/T 1171-2012《电力调度数据网络技术规范》、国家发改委第14号令《电力二次系统安全防护规定》及等保2.0相关要求，广泛应用于110kV~500kV变电站、发电厂、升压站、集控中心等场所的调度数据网接入。

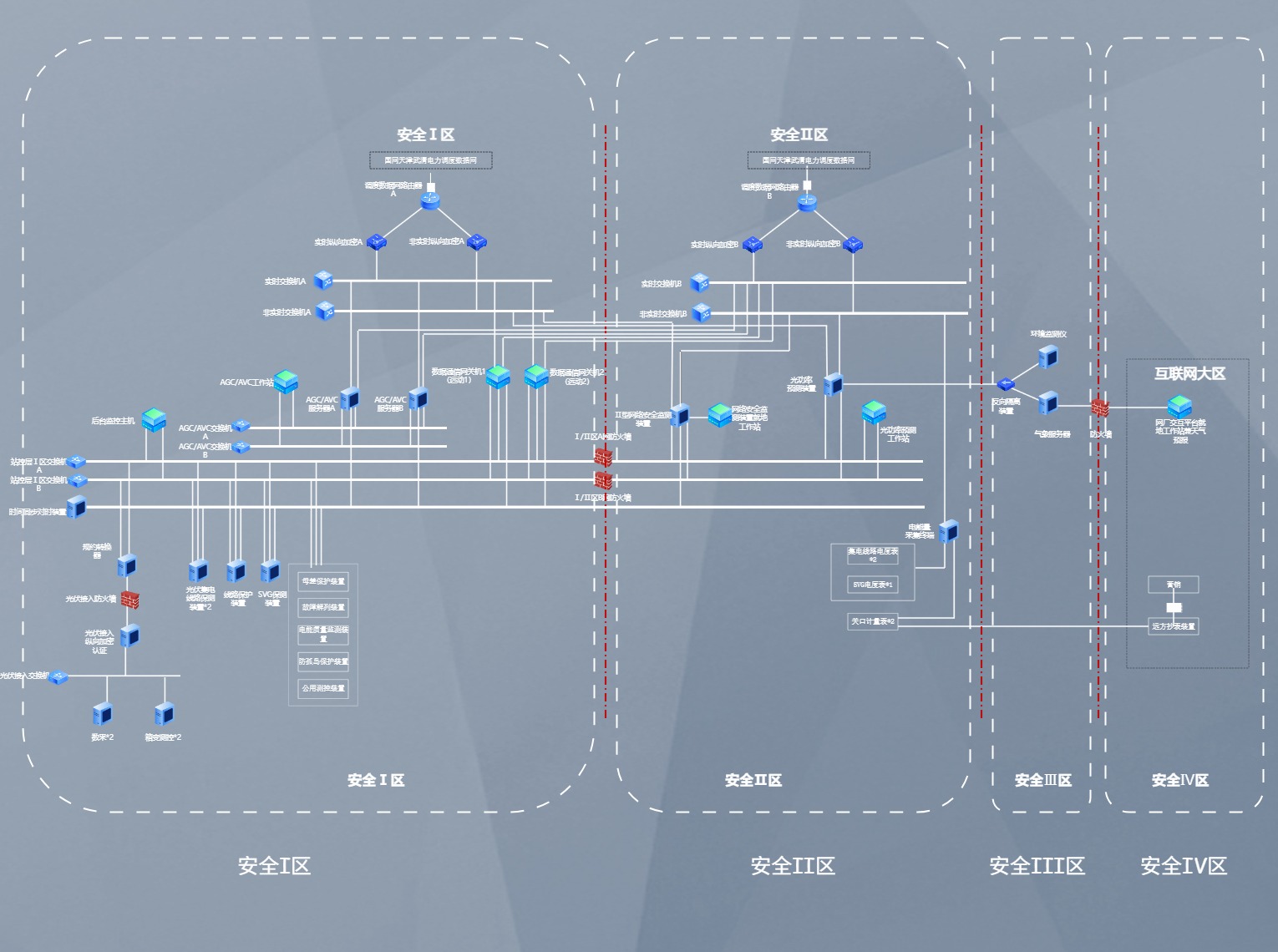

二、调度数据网屏双平面架构说明

三、调度数据网屏柜典型组成（单面屏）

四、调度数据网屏产品特点

双平面冗余：调度一网与调度二网独立部署，设备级冗余（双交换机、双加密），链路冗余，任一设备或链路故障自动切换，保障业务连续性。

安全合规：纵向加密认证装置支持国密算法，满足国家发改委第14号令、等保2.0及电力二次系统安全防护要求，实现跨区通信的身份认证、数据加密与完整性保护。

业务隔离：通过MPLS VPN、VLAN划分，实现实时业务与非实时业务的逻辑隔离，互不干扰，提高网络安全性与管理灵活性。

标准化组屏：每面屏柜采用2260×800×600mm标准尺寸，前后开门，设备布局合理，便于运维与扩容。

集中网管：支持SNMP v2/v3、Syslog、NetFlow，可统一接入调度数据网管系统，实现远程配置、性能监控与故障告警。

高可靠性：所有网络设备支持双电源冗余输入，平均无故障时间MTBF≥100000小时，适应变电站严酷电磁环境。

五、典型配置清单（双平面，共两面屏）

六、调度数据网屏应用场景

变电站调度数据网接入：10kV~500kV变电站通过调度数据网屏接入调度骨干网，实现与调度中心的实时数据交互。

发电厂调度数据网接入：火电厂、水电厂、新能源升压站通过调度数据网屏上传机组运行数据至调度中心。

集控中心数据汇聚：多个厂站的调度数据通过集控中心调度数据网屏统一汇聚后上传至上级调度。

老旧站改造升级：将原单平面调度数据网升级为双平面架构，提升网络安全性与可靠性。

七、调度数据网屏技术参数

八、调度数据网屏安装尺寸与部署说明

调度数据网屏采用双平面、两面屏部署方案，每面屏柜尺寸为2260×800×600mm（高×宽×深），前后开门，全封闭结构，防护等级IP40。调度一网屏与调度二网屏并列安装于变电站/发电厂计算机室或通信机房内，两屏之间保持≥800mm间距，便于维护与散热。每面屏柜内设备采用19英寸标准机架式安装，自上而下依次为：路由器、交换机1、交换机2、纵向加密认证装置1、纵向加密认证装置2、光纤配线单元、网络配线架、PDU电源分配单元。

布线要求：路由器上联调度骨干网的光纤采用单模G.652光纤，经光纤配线单元熔接后接入路由器光口。站内各业务系统（远动装置、保信子站、故障录波器等）通过超五类及以上屏蔽网线接入交换机，网线长度≤100m。纵向加密认证装置的内网口连接交换机，外网口连接路由器，采用交叉线直连。所有网线应排列整齐、绑扎牢固，两端标识清晰。光缆与电缆在屏柜底部应分开引入，间距≥300mm。

环境要求：屏柜安装于变电站/发电厂计算机室或通信机房，温度宜18~28℃，相对湿度40%~70%（无凝露）。机房应防静电地板，接地电阻≤1Ω。屏柜周围不应有强电磁干扰源，如有则需采取屏蔽措施。两屏之间及与相邻屏柜之间应预留足够的散热与维护空间。
