四川安县中联水泥分布式光伏发电项目
安县中联水泥有限公司地处四川盆地西北部,属亚热带湿润季风气候,阴雨天气较多,光伏出力呈现“短时高峰、长时间低谷”的特征。同时,水泥生产线存在多条熟料磨和水泥磨交替运行的情况,负荷曲线呈阶梯状变化,尤其在夜间错峰生产时段,厂区负荷可能骤降至白天的40%以下。这种“光伏出力不确定+负荷深度波动”的组合,对防逆流系统提出了极高要求。
此外,当地电网公司对分布式光伏接入有严格的“四可”要求(可观、可测、可调、可控),且明确规定不允许任何形式的功率倒送。传统的简单限功率方式无法兼顾发电效率和安全性,因此必须采用具备动态响应能力的光伏防逆流系统,实现光伏出力与厂区负荷的实时最优匹配。
独特挑战:安县地区雨季长、云层移动快,光伏出力可能在几分钟内从满发跌至20%以下,又在瞬间恢复。防逆流系统不仅要应对负荷变化,还要应对光伏自身的剧烈波动,这对控制算法的鲁棒性和响应速度提出了更高要求。

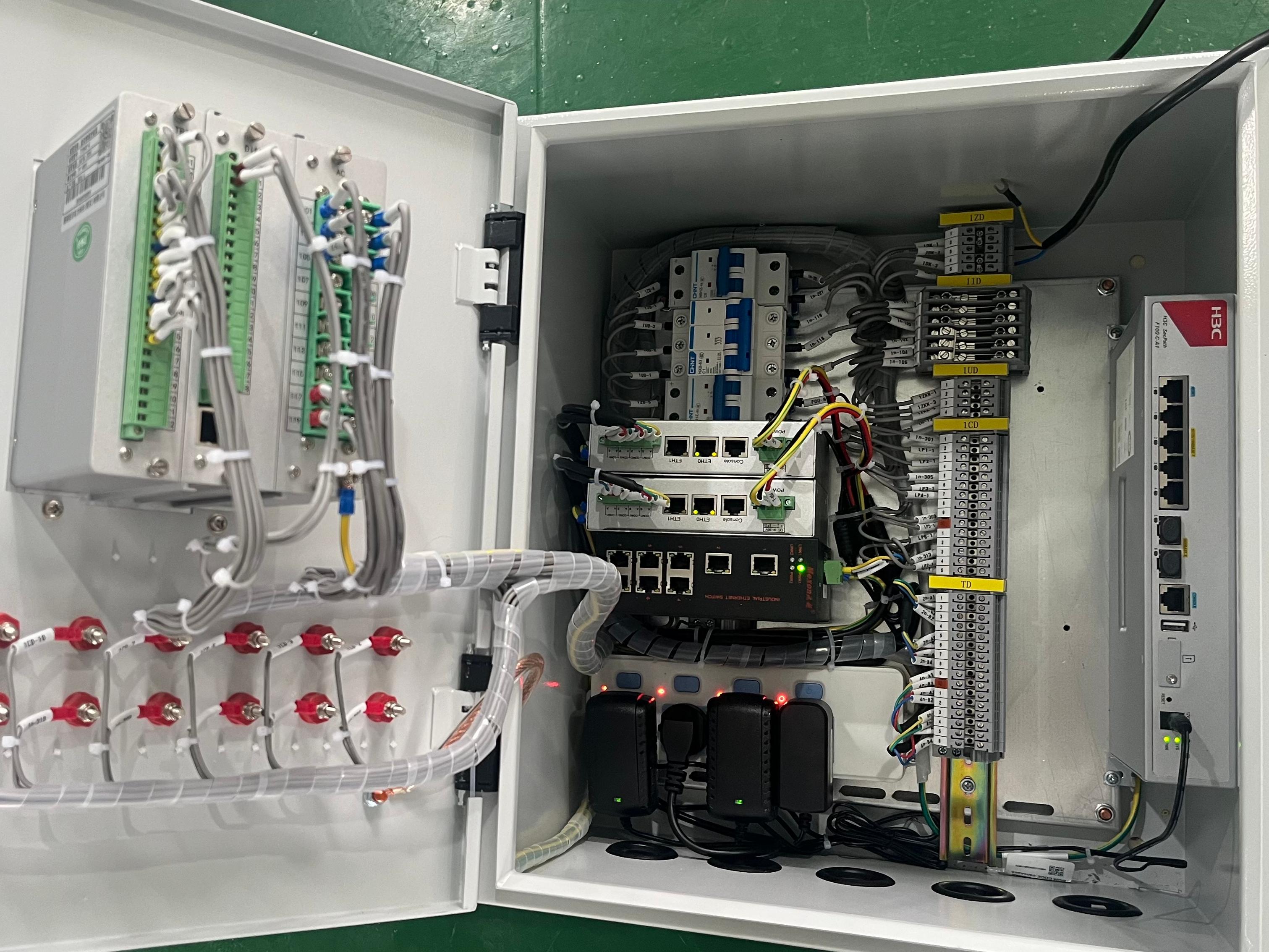

本工程采用“三层两网”架构:
- 现场采集层:在10kV并网点、厂区总降变、各车间配电室分别安装多功能电力仪表和功率变送器,实时采集三相电压、电流、有功功率、无功功率及功率方向。数据刷新周期为50ms,确保捕捉到毫秒级的功率波动。

- 控制决策层:核心是一台基于ARM Cortex-A72处理器的高性能防逆流控制器,内置双核冗余算法。控制器接收所有采集数据后,运行预测-校正型防逆流算法,计算出每台逆变器的最佳有功目标值。
- 执行通信层:通过工业以太网和RS485双总线,控制器将调节指令下发至各逆变器。同时,通过硬接线连接一组快速固态继电器,作为刚性保护的执行机构。
系统还预留了与水泥厂原有DCS系统的OPC UA接口,可将光伏运行数据实时推送至中央控制室,实现统一监控。
| 层级 | 主要设备 | 关键技术指标 |
|---|---|---|
| 现场采集层 | 多功能电力仪表×6台、功率变送器×3台 | 精度0.2S级,采样频率20kHz |
| 控制决策层 | 防逆流控制器(型号FNL-3000) | CPU主频1.8GHz,双核冗余,运算周期≤10ms |
| 执行通信层 | 工业交换机、RS485集线器、固态继电器组 | 通信延迟≤2ms,固态继电器动作时间≤1ms |
| 上位集成层 | 本地触摸屏(10寸)、OPC UA服务器 | 支持Web远程访问,历史数据存储≥1年 |
本系统采用自主研发的“预测-校正型双模防逆流算法”,其核心思想是:
- 前馈预测:基于历史负荷数据和气象预报(通过API接入当地气象站),提前1分钟预测厂区负荷变化趋势和光伏出力变化趋势,预先调整逆变器出力基准值。
- 反馈校正:以10ms为周期实时对比并网点实际功率与目标值(通常设为额定容量的3%作为安全裕度),采用PID+模糊控制复合算法进行微调,消除稳态误差。
- 刚性保护:当检测到并网点反向功率超过设定阈值(如额定容量的10%)且持续时间超过50ms时,立即触发固态继电器,在1ms内切除最靠近并网点的两组逆变器,同时启动声光报警。
系统关键性能参数如下:
| 参数项 | 指标值 | 备注 |
|---|---|---|
| 并网点功率测量精度 | 0.2S级 | 优于国标要求 |
| 柔性调节响应时间 | ≤500ms(从检测到逆流到逆变器开始响应) | 含通信延时 |
| 刚性保护动作时间 | ≤50ms(从检测到触发到切除完成) | 固态继电器 |
| 最大可调容量 | 0%~100%额定光伏容量 | 支持单台逆变器独立调节 |
| 控制周期 | 10ms | 实时闭环 |
| 历史数据存储容量 | ≥365天(5分钟间隔) | 支持导出CSV |
本防逆流系统并非孤立运行,而是与安县中联水泥现有的生产过程控制系统(DCS)和企业能源管理系统(EMS)实现了深度集成:
- 与DCS联动:通过OPC UA协议,防逆流控制器可读取DCS中主要设备(如生料磨、回转窑、水泥磨)的开停机信号和功率设定值。当DCS计划启停某台大型设备时,提前30秒将信号发送给防逆流系统,系统据此预调光伏出力,避免因负荷突变导致的逆流。
- 与EMS协同:防逆流系统将光伏发电量、自消纳率、逆流次数等关键指标上传至企业EMS平台,用于碳资产管理、绿电核算和能效分析。同时,EMS可根据电价信号和碳排放约束,向防逆流系统下发优化目标(如“在保证不逆流的前提下尽量提高光伏利用率”)。
- 与调度通信:利用厂区现有变电站的调度数据网通道,将光伏运行数据(有功、无功、电压、电流、发电量)上传至地调自动化系统,满足电网对分布式光伏的“四可”监管要求。
集成亮点:通过与DCS的提前联动,系统能将负荷突变的预判时间从秒级提升至分钟级,从而将柔性调节的成功率从95%提升至99.5%以上,极大减少了刚性保护触发的概率,提升了发电量。
为确保系统长期稳定运行,建议用户关注以下运维要点:
- 定期校准传感器:功率传感器每年至少进行一次精度校验,确保0.2S级精度不退化。
- 检查通信链路:每月检查一次控制器与逆变器之间的通信状态,记录丢包率和平均延迟,发现异常及时排查。
- 更新负荷特征库:每季度根据最新的生产排产计划,更新DCS联动信号表,确保防逆流系统能准确识别新的负荷模式。
- 刚性保护测试:每半年进行一次刚性保护联动测试,模拟负荷骤降场景,验证固态继电器和切除逻辑是否正常。
- 软件升级:关注防逆流控制器厂商发布的固件更新,及时修复漏洞并优化算法。
在采购光伏防逆流系统时,除了常规的资质审查外,建议重点关注以下技术细节:
- 要求厂家提供半实物仿真测试报告,证明其在典型负荷波动和光伏波动组合工况下的控制效果。
- 确认控制器支持OPC UA、Modbus TCP、IEC 61850等多种通信协议,便于未来扩展。
- 验收时必须进行72小时连续运行测试,期间记录并网点功率曲线、逆流次数、调节次数等关键指标,并出具测试报告。
- 要求厂家提供源代码级算法说明(至少是算法流程图),以便运维团队理解控制逻辑。
- 关注售后服务响应承诺:由于水泥厂连续生产,系统故障需在2小时内远程响应,24小时内到达现场。
安县中联水泥分布式光伏发电项目防逆流系统的成功实施,再次证明了高性能防逆流系统在水泥建材行业的巨大价值。通过“预测-校正”双模算法和与DCS的深度联动,项目实现了零逆流运行,同时光伏利用率达到98.5%以上,为企业创造了显著的经济效益和环保效益。
-
