卫星时间同步系统屏运维巡检要点：对时异常排查与定检项目

变电站里保护动作顺序、故障录波时标、PMU 相量同步，全都依赖一个不显眼却牵一发动全身的系统——卫星时间同步系统屏。它由主时钟、扩展时钟和天线馈线组成，业内也叫时钟同步屏或北斗/GPS 对时屏，负责把北斗/GPS 卫星时间分发到全站二次设备。对时系统平时"没有存在感"，一旦失锁或输出异常，SOE 时标错乱、录波对不上时间、两套保护顺序判反等问题会集中暴露。本文按运维巡检视角，给出日常巡视周期表、定期检验判据表、典型缺陷排查顺序与备件寿命管理清单，投运后的时间同步运维可以直接照此执行。

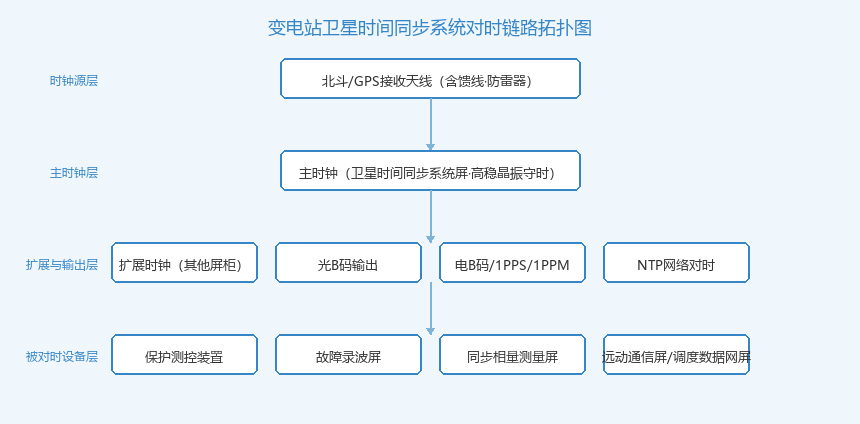

变电站卫星时间同步系统屏对时链路拓扑图（主时钟+扩展时钟+多路对时输出）

时间同步系统的运维对象分四层：时钟源（天线、馈线、防雷器、主时钟接收模块）、时钟本体（主时钟与扩展时钟的守时晶振、输出模块）、对时链路（光B码、电B码、1PPS、NTP 各路输出）和被对时设备（保护、测控、录波、PMU 等装置的对时模块）。运维的关键指标有四个：卫星锁定状态、对时精度、守时性能、输出路数完好率。

精度要求以 DL/T 1100.1《电力系统的时间同步系统 第1部分：技术规范》为基本依据：站内时间同步系统对二次设备的对时误差一般应控制在 1μs 量级（B码/秒脉冲方式），网络 NTP 对时误差为毫秒级；卫星信号中断后装置转入守时状态，守时精度按设备标称等级验收。对继电保护专业而言，SOE 时标分辨率不大于 1ms 是事件分析可用的底线；无论是线路保护测控屏上的保护装置还是站控层测控，时标口径都必须一致。

📌 运维要点：对时系统故障往往不是"全或无"，而是精度悄悄劣化——锁定卫星数从 8 颗降到 4 颗、守时漂移逐年变大，这些劣化趋势只有靠定期检验才能发现。

日常巡视以"看状态、记趋势"为目标，全部不涉及操作，推荐按下表执行：

巡视记录不要只打勾，卫星数和信号强度要抄数留底——这是判断天线系统缓慢劣化（馈线进水、放大器老化）最有价值的趋势数据。

定期检验解决"精度还准不准"的问题，核心是三张试验：对时精度、守时性能、主备切换。推荐项目与判据如下：

对时异常的排查遵循"先源后链、先全局后个别"八字原则，从故障现象出发按树状展开：

现象一：全站对时异常或批量失步。先查主时钟：卫星锁定灯是否熄灭——失锁则查天线侧（馈线破损进水、防雷器损坏、接头氧化），信号强度骤降多为馈线问题；未失锁但仍异常则查主时钟电源模块与输出板。全站异常优先怀疑时钟源与天线，不要先去动各屏柜装置。

现象二：单个屏柜或单台装置失步。查该路对时链路：光B码测收发光功率，尾纤弯折压伤、光模块老化是最常见原因；电B码查端子松动与线芯断芯。链路正常则问题在被对时装置自身的对时模块或对时模式设置（B码/PPS 优先级、时区参数）。

现象三：SOE 时标跳变或事件顺序错乱。先用时间校验仪测该路输出有无抖动，再核对该装置对时模式与 1PPS/B码 主备关系。多套记录装置对不上时，往往不是某一台坏，而是各装置对时源不统一——这正是时间同步系统要“一源对全站”的原因。排查时还应核对远动通信屏、调度数据网屏内通信设备的对时模式设置，避免转发日志时标互相打架。

处理完缺陷必须闭环：缺陷消除后复测该路输出精度并记录，同时检查同类链路是否有相同隐患。

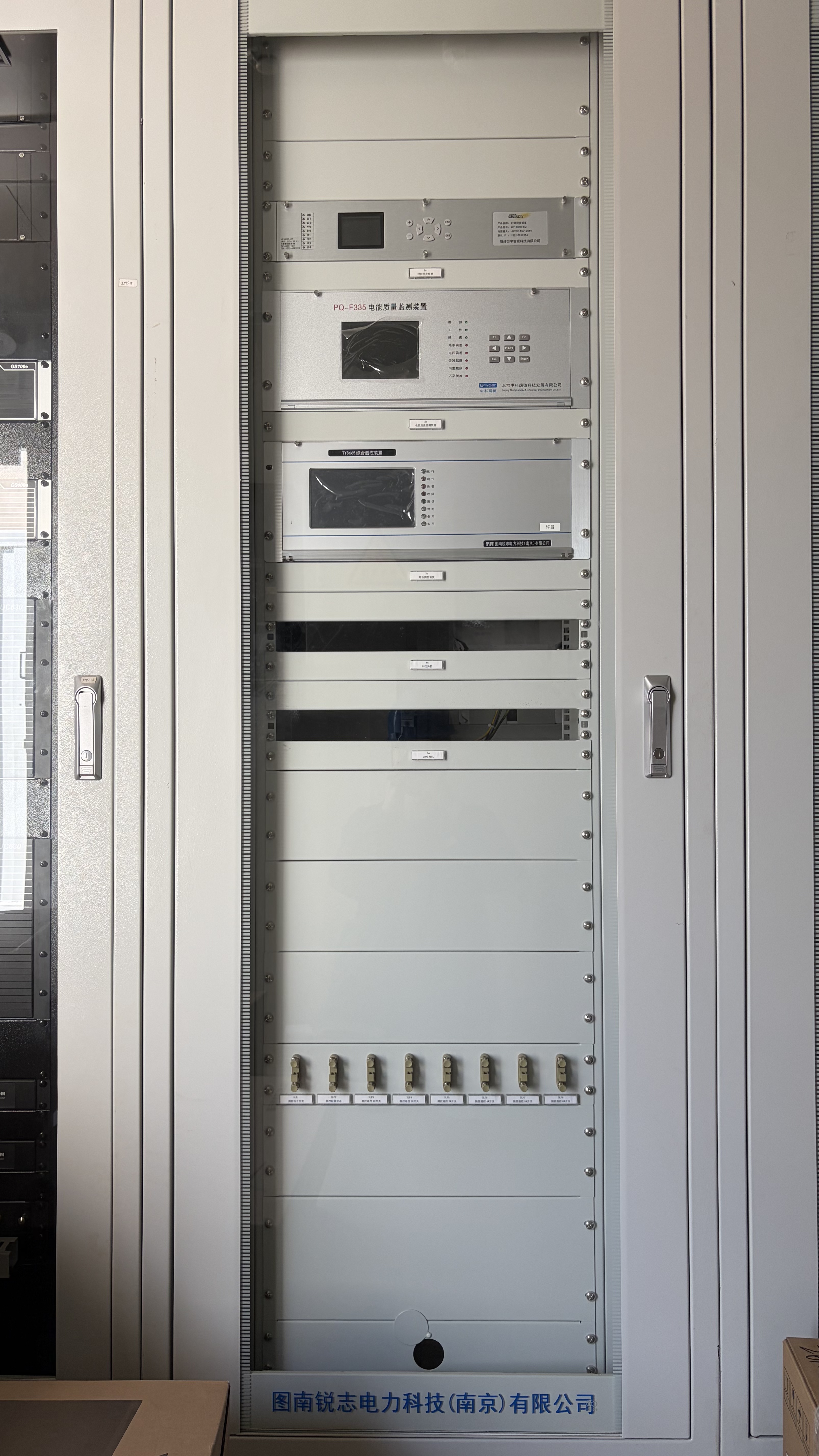

时间同步屏面板/对时装置照片

时间同步系统的备件重点不在整机，而在四类易损部件：高稳晶振——老化漂移随年限增加，结合年度守时试验判断，3~5 年安排校准或更换；光模块与尾纤——收发衰耗逐年增大，按 2~3 年窗口结合衰耗趋势更换；天线放大器与防雷器——户外环境寿命 5~8 年，每年雷雨季前专项检查；电源模块——风扇与电解电容是薄弱点，按 5 年窗口预防性更换。每类备件建立寿命台账，到期前一个定检周期提前下单，避免"坏了才买、买回来型号不匹配"。

时间同步系统台账建议固定五本：①对时精度年检报告（含各路输出实测值）；②守时试验记录（漂移曲线）；③失锁/切换事件 SOE 导出件；④天线与防雷器改造更换记录；⑤配置版本台账——含各路输出的被对时设备分配表、固件版本与参数定值。被对时设备侧，故障录波屏、同步相量测量屏等高精度用户还要在自身定检中核对时标质量，形成双向印证。

💡 台账技巧：把每次年检的"卫星锁定数、信号强度、B码偏差、守时漂移"画成趋势线，三个周期后这台设备的健康状态一眼可判。

卫星时间同步系统屏的运维逻辑可以概括为三句话：日常巡视看状态趋势（卫星数、信号强度、告警灯），年度定检测三项硬指标（对时精度、守时性能、主备切换），缺陷处理按"先源后链、先全局后个别"排查。对时系统是全站事件分析的地基，它的精度劣化是静悄悄的，只有把巡检周期表和判据表落到台账上，才能在 SOE 时标出问题之前把它拦住。

📌 要点回顾：B码对时误差控制在微秒级、断卫星做守时试验、光B码看衰耗趋势、备件按寿命台账提前换——四件事做到，对时系统基本告别"带病运行"。
