北斗卫星同步时钟系统怎么选

来源:HZVOLT 时间:2026-10-26 09:59:03

北斗卫星同步时钟系统怎么选_供货范围与技术交底要点

变电站、新能源场站的故障录波、事件顺序记录、功率预测都依赖统一的时标,而这套时标的源头就是北斗卫星同步时钟系统。它是采购目录里的常客,但恰恰是选型与供货环节最容易出扯皮的系统:天线谁配、对时线缆谁供、守时指标怎么算合格,交底不清就会在安装调试阶段返工。本文按选型决策的思路,把供货范围与技术交底要点一次讲清。

一、选型前先明确的四个问题

  • 站内需要被对时的设备有多少、分布在哪。保护测控、故障录波屏、同步相量测量屏、后台监控、调度终端都是对时对象,数量与距离决定主时钟台数与扩展方式。
  • 对时方式要求。多数设备接受 IRIG-B 码或秒脉冲(PPS)+报文对时,部分新型设备支持 PTP(1588);不同方式的天线与线缆配置不同,不能混着报价。
  • 守时要求。卫星信号丢失后,主时钟靠内部晶振守时,一般要求 24 小时偏差不超过 1 秒;调度主站对时间同步质量有考核的站,守时指标要写进技术协议。
  • 是否双源配置。重要变电站按主备双时钟配置,两台主时钟互为备用并具备源切换功能;小型场站可用单主钟+扩展钟方案降低造价。

二、供货范围清单:逐项对齐

一套完整的北斗卫星同步时钟系统供货范围,至少应包含以下六项,签合同前逐项核对:

供货项 内容与要点 易漏项
主时钟装置 北斗/GPS双模接收,输出 IRIG-B、PPS、NTP 等多路对时信号 输出路数是否够用、是否可扩
扩展时钟装置 远距离/多房间设备区的对时信号扩展 级联距离与光纤是否含在供货内
卫星天线及馈线 天线、馈线、避雷器,按实际敷设长度配置 馈线超长时的放大器费用
屏柜及附件 主时钟、扩展钟统一组屏为卫星时间同步系统屏,含空开、端子、接地 屏位数是否预留扩展
对时线缆与接口转换 B 码线缆、光隔放大器、接口转换器 不同厂家被对时设备的接口差异
调试与验证服务 全站对时精度抽测、守时试验、与远动通信屏等设备的联调配合 是否含全站逐点核对

最容易扯皮的是天线馈线与对时线缆两项:天线属于主设备厂家供,但敷设施工常在土建/安装标段,交底时必须写清供货界面与施工界面各归谁。

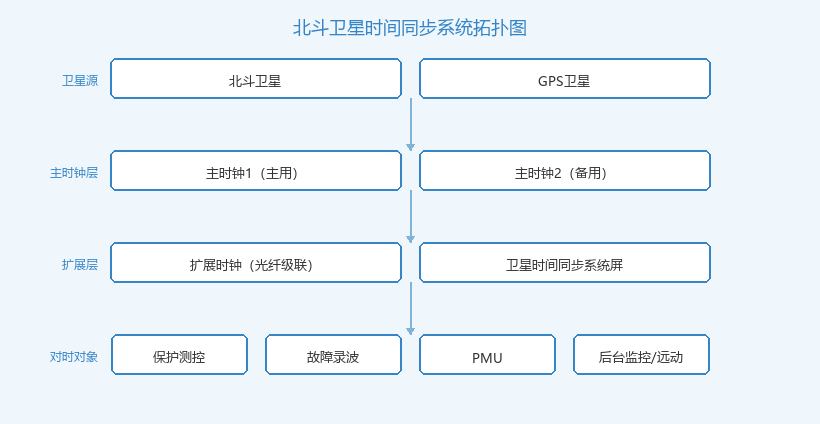

北斗卫星时间同步系统拓扑图:主时钟、扩展时钟到全站对时设备的接入方式

三、关键技术指标怎么判

比价时不要只看装置价格,三项指标决定系统能不能用:

  • 对时精度:IRIG-B 方式下被对时设备时间同步误差应不大于 1ms,PMU 等高精度设备要求更高,选型时按站内精度要求最高的设备校核。
  • 守时性能:卫星失锁后 24 小时内时标偏差应满足技术协议要求,晶振档次(温补/恒温)决定这一指标,报价差异主要来自这里。
  • 双模与切换:北斗/GPS 双模接收,单模失效自动切换;双主钟配置时主备切换时间要明确,避免切换瞬间全站时标跳变。

四、技术交底要落实的六件事

  • 天线安装位置与馈线长度现场实测,交底图上标明安装点与走线路径。
  • 逐台核对被对时设备的对时接口类型与线缆规格,形成接口表,双方签认。
  • 明确屏柜与调度数据网屏等相邻屏的组屏位置、接地方式。
  • 调试范围:是否包含全站逐点对时核对,抽检比例写明。
  • 验收判据:对时精度、守时试验的测试方法与合格判据引用标准(DL/T 1100 系列)。
  • 质保期内时钟模块、天线失效的响应与更换方式。

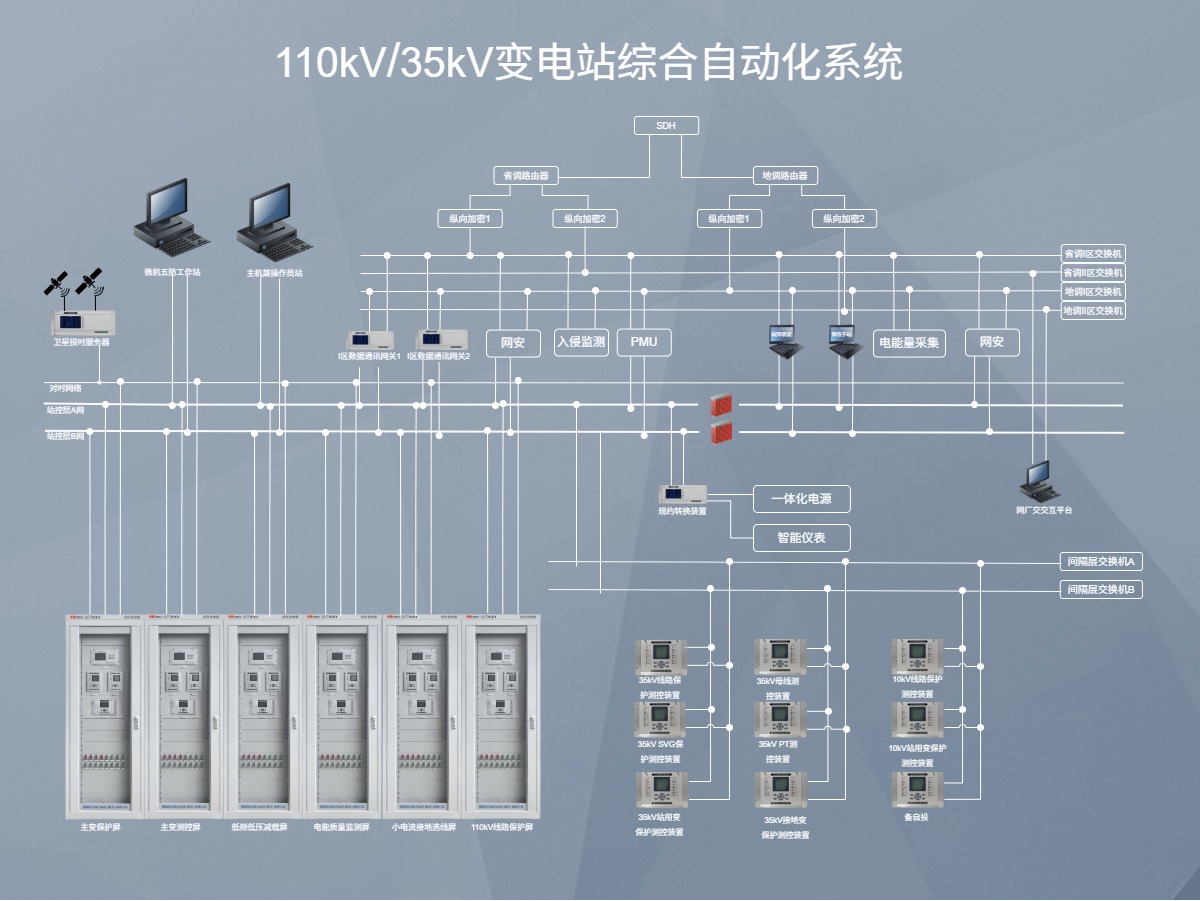

对时系统拓扑图
卫星时间同步系统拓扑图

五、总结

北斗卫星同步时钟系统选型的要点,可以归结为"四问定方案、六项定范围、三指标定优劣、六件事定交底"。供货范围里天线馈线与对时线缆是最常见的扯皮点,技术协议里把它们与调试范围一起写清,项目就能平稳落地。结合我们参与 1700+ 项目案例的经验,时间同步系统单独看不大,却是全站事件追溯可信度的地基。如需具体场站的时间同步系统配置与供货清单模板,可联系电力自动化解决方案提供商获取。
