卫星时间同步系统屏怎么配置
来源：HZVOLT 时间：2026-09-10 15:24:53
卫星时间同步系统屏是变电站、新能源场站实现全站统一时间基准的核心屏柜，承担着为继电保护、故障录波、测控、远动、计算机监控等二次设备提供标准时间信号的任务。时间同步精度直接影响 SOE 分辨率、故障分析、保护动作评价及调度考核结果。本文结合 DL/T 1100、GB/T 26865 及电力二次系统安全防护规定，从系统构成、对时方式、组网方案到验收要点，梳理实际工程配置方法。
一、卫星时间同步系统屏的定义与系统构成
卫星时间同步系统屏（又称时间同步屏、对时屏、时钟同步屏）是以 GPS/北斗卫星为一级时间源、地面有线/无线备用时钟为二级时间源，向站内二次设备输出 IRIG-B 码、PPS、PPM、NTP/SNTP、IEEE 1588 等多种对时信号的专用屏柜。屏内通常集成卫星接收单元、恒温晶振/铷原子钟守时单元、B 码生成与分配单元、NTP 服务器、光纤转换模块、电源及防雷组件。
典型组网采用"主时钟+扩展时钟+对时链路"三层架构：卫星时间同步系统屏 接收卫星信号并产生基准时间，经屏内扩展装置或光纤 B 码分配器向 计算机监控系统屏、远动通信屏、故障录波屏、保护测控屏、公用测控屏 等对时，确保全站二次设备时间同源。

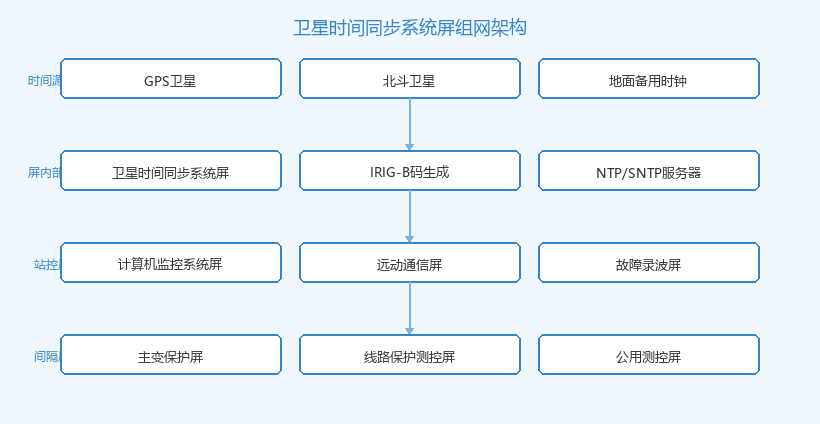

卫星时间同步系统屏分层组网架构示意
📌 配置原则：站内所有参与事件顺序记录、故障录波、保护动作评价及调度数据上送的设备，必须接入统一时间同步系统，禁止各设备独立取时或采用不同时间源。
二、卫星时间同步系统屏的核心作用
统一全站时间基准：以卫星授时为核心，将保护、测控、录波、远动、监控等设备的时间偏差控制在规范允许范围内，为事故反演和动作分析提供一致的时间坐标。
提升 SOE 分辨率：在电力系统故障时，各设备动作事件按毫秒甚至微秒级精度排序，帮助运维人员准确判断保护动作先后、开关变位顺序及故障发展过程。
支撑调度考核与合规：满足电网公司对新能源场站、变电站并网验收中的时间同步要求，是涉网试验、等保测评及调度安全检查的必查项。
三、主要功能与技术输出
卫星时间同步系统屏的功能可按"接收—保持—分配—监测"四环节理解：
- 多源授时接收：支持 GPS、北斗双模接收，并可选地面有线时间源或地面无线时间源作为卫星失锁时的热备份。
- 高精度守时：卫星信号丢失后，依靠恒温晶振（OCXO）或铷钟保持输出，守时精度通常优于 1μs/h（OCXO）或 0.1μs/h（铷钟）。
- 多制式对时输出：提供 IRIG-B 码（DC/AC）、PPS/PPM/PPH、NTP/SNTP、RS-232/RS-485 串行时间报文、光纤 B 码及 IEEE 1588 PTP 等接口。
- 对时状态监测：实时显示卫星锁定状态、时间源健康度、输出链路状态、各被对时设备偏差，并支持告警上送。
四、工作原理与对时链路
卫星时间同步系统屏的工作链路可概括为：卫星信号接收 → 本地时钟驯服/保持 → 时间编码生成 → 多介质分配 → 被对时设备解析。GPS/北斗接收机解析出 UTC 时间后，与本地恒温晶振进行驯服校准；当卫星信号不可用时，系统自动切换到守时模式，持续输出稳定时间信号。
对于继电保护、故障录波等对时精度要求 ≤1ms 的设备，优先采用 IRIG-B 码或 PPS 硬对时；对于 计算机监控系统屏、工作站、服务器等毫秒级需求设备，可采用 NTP/SNTP 网络对时；智能变电站过程层合并单元、智能终端可采用 IEEE 1588 网络对时以满足 ±1μs 级同步要求。

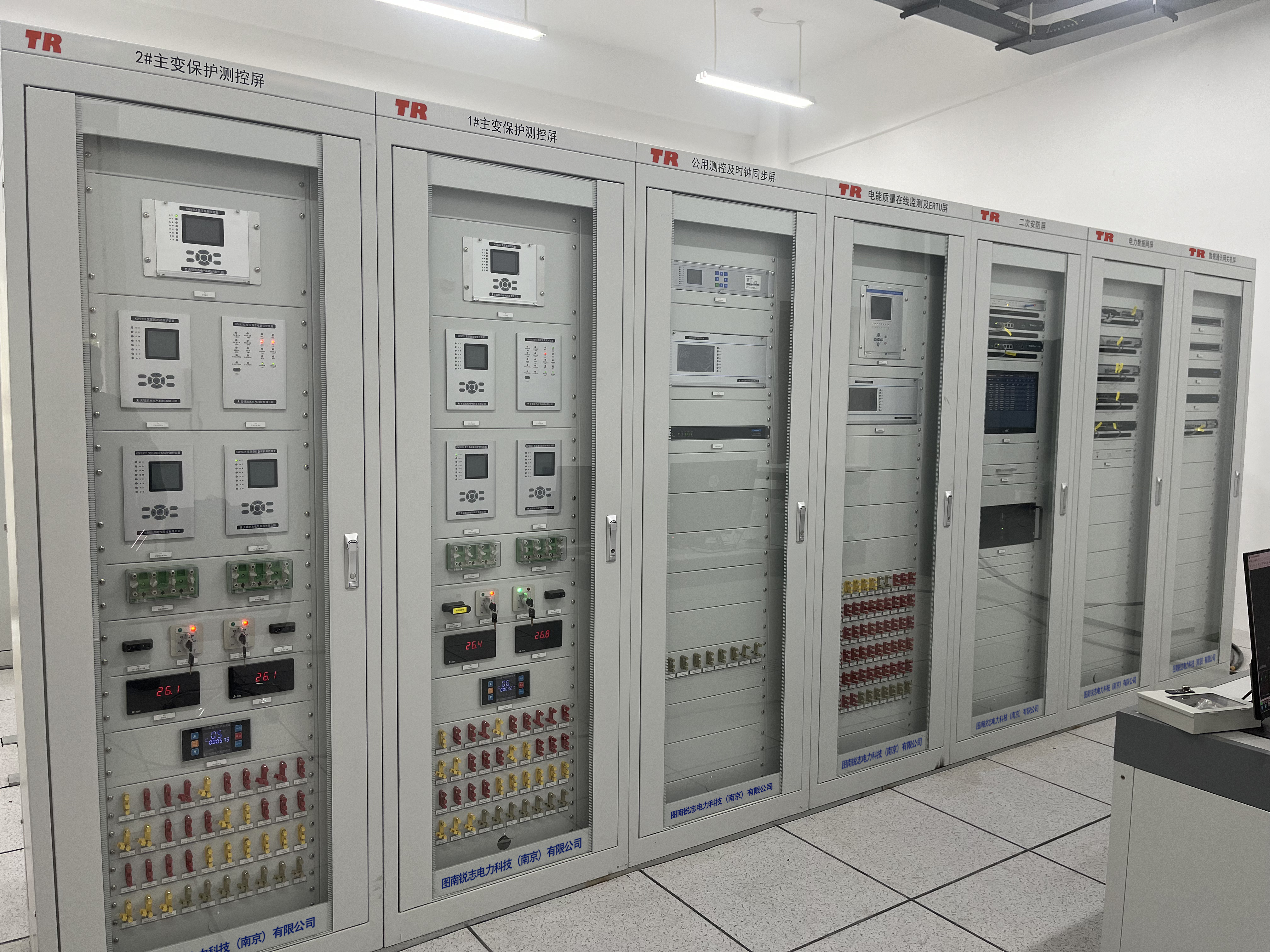

卫星时间同步系统屏现场安装/对时终端照片
💡 链路要点：B 码对时线缆应尽量采用屏蔽双绞线或光纤，避免与强电电缆长距离并行敷设；NTP 对时需保证网络延时稳定，建议通过站内专用对时网或管理信息区独立 VLAN 传输。
五、B 码、NTP 与 IEEE 1588 对时方式对比
| 对时方式 | 典型精度 | 适用设备 | 传输介质 |
|---|---|---|---|
| IRIG-B 码 | ≤1μs~1ms | 保护、录波、测控 | 屏蔽线/光纤 |
| PPS/PPM/PPH | ≤1μs | 录波器、PMU | 同轴/光纤 |
| NTP/SNTP | 1~50ms | 服务器、工作站 | 以太网 |
| IEEE 1588 PTP | ±1μs | 合并单元、智能终端 | 光纤以太网 |
六、典型应用场景与配置差异
35kV/110kV 常规变电站：通常配置 1 面卫星时间同步系统屏，主时钟双模接收 GPS/北斗，输出 IRIG-B 码给保护测控装置，输出 NTP 给监控后台与远动装置，SOE 分辨率要求 ≤2ms。
220kV 及以上枢纽站：采用双重化时间同步系统，主、备时钟独立运行，互为热备；关键保护装置具备两路 B 码输入能力，任一时间源故障不影响保护对时。
智能变电站：过程层设备采用 IEEE 1588 对时，间隔层/站控层采用 B 码与 NTP 混合对时；对时网络需与 GOOSE/SV 网络在物理或逻辑上隔离，避免流量拥塞影响同步精度。
七、选型与验收要点
- 时间源冗余：优先选择 GPS/北斗双模接收，并具备地面备用时间源接口，卫星失锁后守时精度满足工程要求。
- 输出接口余量：B 码、NTP、PPS 等接口数量按被对时设备总量预留 20%~30% 裕度，便于后期扩容。
- 对时精度匹配：保护、录波等关键设备采用 B 码/PPS 硬对时，监控后台、远动装置可采用 NTP；智能站过程层需支持 IEEE 1588。
- 电磁兼容与防雷：屏柜及天线系统应满足变电站电磁兼容要求，天线馈线加装防雷器，接地电阻符合 DL/T 621 规定。
- 验收测试：卫星锁定后，B 码对时误差一般要求 ≤1μs，NTP 对时误差 ≤10ms，SOE 分辨率满足调度细则；同时检查失锁守时、主备切换、告警上送功能。
⚠ 安全提示：卫星天线安装位置应避开高压设备、避雷针直击区及强电磁干扰源；馈线入口处必须装设天馈防雷器，防止雷击浪涌损坏时钟设备。
八、总结与运维建议
卫星时间同步系统屏是保障变电站与新能源场站时间一致性的关键基础设施。配置时不仅要关注主时钟的接收精度，更要统筹考虑扩展方式、输出接口类型、被对时设备需求、线缆敷设及防雷接地。验收阶段应重点验证卫星锁定、失锁守时、主备切换、对时误差及告警上送等核心功能。
日常运维中，建议定期检查卫星接收机锁定状态、天线及馈线完好性、被对时设备时间偏差记录；在雷雨季节前后、设备大修后或新增二次设备时，安排专项对时测试，确保全站时间基准始终处于合格状态。
📌 总结：卫星时间同步系统屏的核心价值在于"全站同源、精准可追溯"。只有从时间源、对时链路、设备接入、验收测试四个环节严格把控，才能为继电保护动作分析、故障录波时序还原及调度运行管理提供可靠的时间依据。
