新能源AGCAVC控制系统

一、新能源AGC/AVC控制系统产品介绍

新能源AGC/AVC控制系统是现代新能源电站的"神经中枢"与"指挥系统"。在新型电力系统构建背景下，电网对新能源场站的要求已从简单的"能发电"升级为"发电可控、电压可调、电网友好"。本系统正是为满足这一要求而设计的集成化高级应用，通常由AGC和AVC两大模块有机融合而成。

AGC（有功功率自动控制）负责接收上级调度主站下发的总有功功率目标值，通过先进的控制算法，将目标值合理、快速地下发至站内每一台逆变器或风机，控制其有功出力，从而精确跟踪调度曲线，参与电网的调峰与频率调节。

AVC（电压/无功功率自动控制）则负责接收调度下发的并网点电压或无功功率目标值，通过协调控制站内逆变器、风机自身的无功能力及可能配置的SVG等专用无功装置，动态调节全站无功出力，确保并网点电压稳定在合格范围内。

系统通常部署于电站监控层的服务器上，通过与站内能量管理平台、功率预测系统、远动装置及底层大量发电单元进行高速数据交互，实现"指令接收-智能计算-快速分发-闭环反馈"的全自动控制流程，是新能源电站满足"可观、可测、可控、可调"的"四可"要求，并最终实现智能化、市场化运营的核心技术基石。

二、新能源AGCAVC控制系统典型组成

三、AGC功能详述

调度指令跟踪：实时接收调度主站下发的有功功率目标值或发电计划曲线，AGC响应时间≤60秒，标准调节速率为装机容量的10%/分钟。

优化分配：基于场内各逆变器/风机的实时状态、可调容量、爬坡速率，采用等微增率等算法动态分配机组目标出力，实现场站有功出力的平滑调节。

约束限制：具备1分钟、10分钟调节速率设定能力，具备逆变器/风机调节上限、调节下限、调节速率、调节时间间隔等约束条件限制，防止功率变化波动较大时对设备和电网的影响。

运行模式：支持人工设定、调度控制、预定曲线等多种模式，正常情况下采用调度控制模式，异常时可按照预先形成的预定曲线进行控制。

信息上送：向调度实时上传当前AGC系统投入状态、增力闭锁、减力闭锁状态、运行模式、电场生产数据等信息。

四、AVC功能详述

电压闭环控制：接收调度下发的并网点电压或无功功率目标值，以维持并网点电压为主（控制效果更直接），电压调节速率≥1kV/min。

无功优化分配：根据场内各无功源（发电单元、集中式SVC/SVG等）的实时状态、调节能力（Q/V曲线）、响应速度、经济性（网损）等，将总无功目标值优化分配。

协调控制：协调控制发电单元的无功出力（通过设定功率因数cosφ或无功Q目标）和动态无功补偿装置（SVC/SVG）的容量输出，必要时联动有载调压变压器分接头。

动态无功预留：对动态无功补偿装置预留一定的调节容量（额定运行时功率因数0.97超前~0.97滞后），保证事故情况下的快速调节能力。

考核合规：AVC子站月投运率≥90%，动态无功补偿装置月投入自动可用率≥90%，满足电网"两个细则"考核要求。

五、新能源AGC/AVC控制系统通信接口与规约

系统支持DL/T 634.5101-2002、DL/T 634.5104-2009、DL/T 719-2000、CDT451-91、MODBUS、MODBUS_TCP、IEC61850等通信规约和协议；具有与升压站监控系统、SVC/SVG系统、功率预测系统、调度主站通信功能；具有采集及转发有功、无功、电压、电流、超短期预测功率等生产数据以及系统投入退出状态、闭锁信号等信息功能。

新能源AGC/AVC控制系统系统具有数据处理功能，可以对量测值进行有效性检查，具有数据过滤、零漂处理、限值检查、死区设定、多源数据处理、相关性检验、均值及标准差检验等功能。硬件配置≥8个10M/100M自适应网口（可扩充），≥16个RS232/422/485串口（可扩充）。

六、新能源AGC/AVC控制系统产品特点

标准合规：符合GB/T 19963.1-2021《风电场接入电力系统技术规定 第1部分：陆上风电》、GB/T 19964-2012《光伏电站接入电力系统技术规定》、GB/T 31464《电网运行准则》、DL/T 5003《电力系统调度自动化设计规程》等标准要求。

部署灵活：AGC/AVC可独立部署或合并部署，可单机部署或双机主备冗余部署，适应不同电压等级与容量等级的场站需求。

高可靠性：采用嵌入式硬件装置或工业级服务器，具有最高级别EMC性能指标；软硬件看门狗与多重冗余设计，确保系统稳定运行。

控制策略先进：AGC采用PI控制器+等微增率/等备用算法动态分配出力；AVC采用分层控制策略（省级优化层→厂站执行层→设备动作层），自动维持电压偏差在合格范围内。

考核友好：实时计算调节精度与跟踪误差，自动生成"两个细则"考核报表，帮助场站避免考核罚款。

国产化支持：可选国产操作系统（如凝思系统）、国产数据库与国产中间件，满足电力监控系统安全防护要求。

七、新能源AGC/AVC控制系统典型应用场景

集中式风电场/光伏电站：110kV及以上风电场、35kV及以上且交流侧装机10MW及以上光伏电站应具备AGC、AVC功能，本系统满足其调度指令跟踪与考核要求。

分布式新能源场站：10kV及以上分布式光伏/风电可通过本系统以直采方式接入调度主站，同时进行自动功率控制。

风光储一体化场站：协调风机、光伏、储能的有功与无功调节能力，实现全场站优化运行。

老旧场站改造：为未配置AGC/AVC或性能不达标的老旧新能源场站提供升级改造方案，避免考核罚款。

八、AGCAVC控制系统技术参数

九、AGCAVC控制系统安装尺寸与部署说明

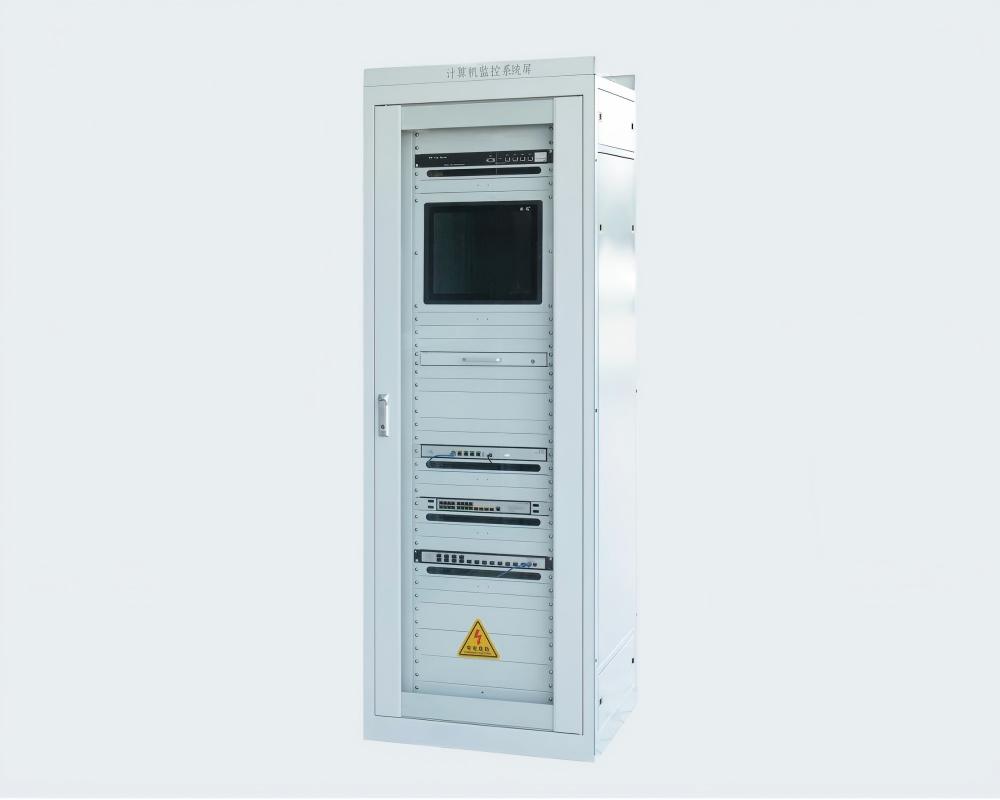

新能源AGC/AVC控制系统采用2260×800×600mm（高×宽×深）标准屏柜部署，全封闭结构，前后开门，19英寸标准机架式安装。屏柜安装于变电站/发电厂计算机室或控制室内，与站内监控系统、远动装置、功率预测系统、SVG/SVC控制柜等相邻布置，便于通信线缆布放与维护。屏柜内设备自上而下依次布置为：AGC/AVC服务器（2U，双机冗余时为4U）→ 网关机（1U）→ 交换机（1U）→ 19寸机架液晶显示器（1U）→ 电源分配单元PDU（2U）。

系统接线：AGC/AVC服务器通过以太网与站内监控系统、远动装置、功率预测系统相连，采集全站运行数据；通过网关机与调度主站通信，接收AGC/AVC指令并上送场站运行状态。对下通过以太网/串口与逆变器、风机控制器、SVG/SVC控制柜通信，下发调节指令。所有通信线缆应排列整齐、绑扎牢固，两端标识清晰。光缆与电缆在屏柜底部应分开引入，间距≥300mm。

环境要求：屏柜安装于变电站/发电厂计算机室或控制室，温度宜18~28℃，相对湿度40%~70%（无凝露）。机房应防静电地板，接地电阻≤1Ω。屏柜周围不应有强电磁干扰源，如有则需采取屏蔽措施。屏柜前后应预留足够的散热与维护空间。
