光伏电站反送电的原因与解决方法
来源：HZVOLT 时间：2026-09-07 16:11:45
光伏电站反送电是指分布式光伏发电出力大于本地负荷时，多余有功功率向电网侧倒送的现象。在"自发自用、余电不上网"或电网公司明确禁止倒送的场景下，反送电可能导致计量纠纷、电压越限甚至保护误动。本文结合 GB/T 19964、GB/T 33599 及各地分布式光伏接入要求，从反送电成因、检测原理、限发控制策略到系统配置与验收要点，梳理实际工程中的关键问题。
一、光伏电站反送电的成因与典型场景
分布式光伏电站并网点位于用户负荷侧，功率平衡关系为 P_grid = P_load - P_pv。当光伏出力 P_pv 大于本地负荷 P_load 时，P_grid 为负值，即出现反送电。常见诱因包括：午间光照充足而生产负荷较低、节假日工厂停工、空调等季节性负荷骤降、多台逆变器同时满发等。
从电网侧看，反送电会使并网点电压抬升，影响电能质量；从用户侧看，若计量方式为"自发自用、余电不上网"，反送电将导致电费结算异常。因此，光伏防逆流系统 的核心任务就是实时监测功率流向，在出现逆功率时快速限发或切除并网开关。

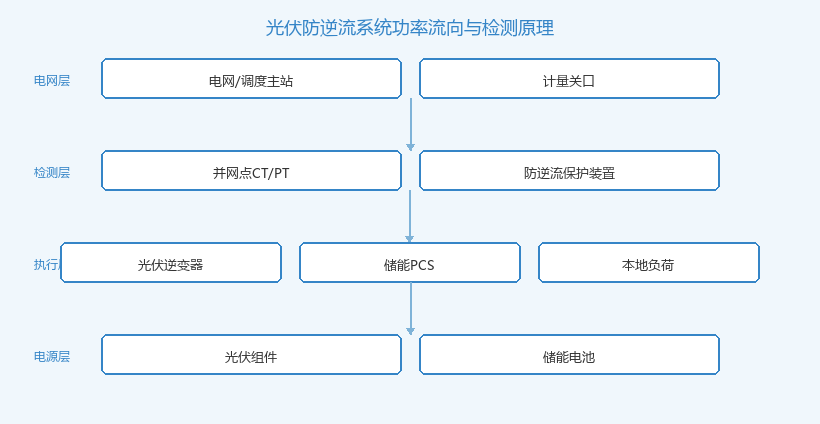

光伏防逆流系统功率流向与检测原理示意
📌 核心原则：防逆流控制应遵循"先限发、后跳闸"的分级策略，优先通过逆变器有功调节消除逆功率，仅在限发失效或通信异常时执行并网开关分闸。
二、防逆流系统的检测原理与判定逻辑
防逆流系统通过安装在并网点的电流互感器（CT）和电压互感器（PT）实时采集三相电压、电流，计算并网点有功功率 P 和无功功率 Q。功率方向判据是防逆流动作的基础：当检测到功率由电网侧流向用户侧为"正"，由用户侧流向电网侧为"负"，且逆功率超过整定值并持续达到动作延时，系统触发限发或跳闸。
检测装置通常采用专用防逆流保护装置或集成在 新能源 AGC/AVC 控制系统 中的功率控制模块。采样点位置直接影响判断准确性，推荐在并网点计量柜处安装，CT 极性需与潮流方向严格对应，PT 建议取自并网点母线。
| 判据项 | 典型整定值 | 说明 |
|---|---|---|
| 逆功率启动值 | 2%~5% 额定容量 | 防止频繁动作 |
| 动作延时 | 0.5s~2s | 躲过短时功率波动 |
| 恢复并网阈值 | -2%~-5% 或 0 | 逆功率消失后自动复归 |
| CT 精度 | 0.5S 级及以上 | 确保小功率方向判别准确 |

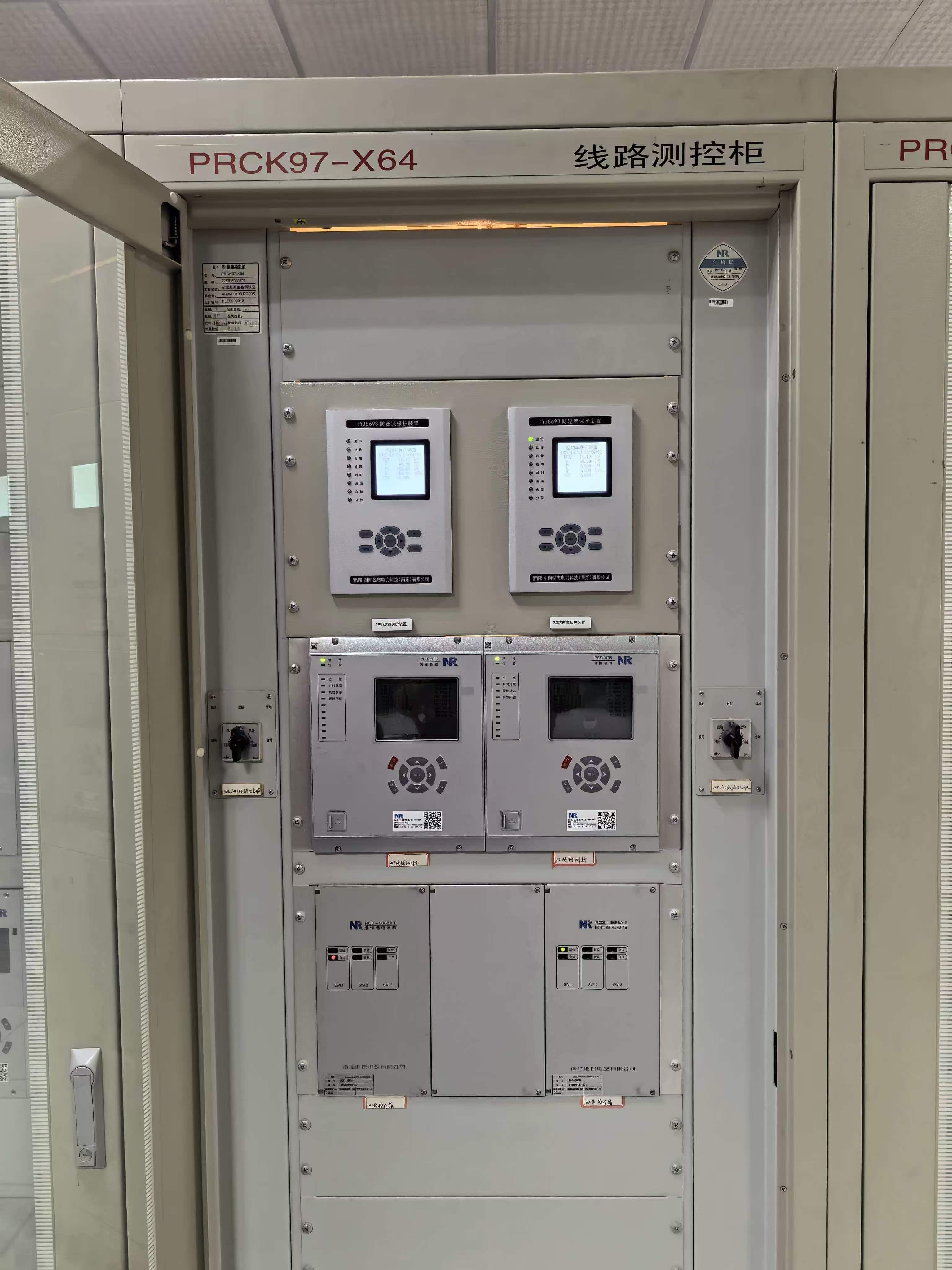

分布式光伏并网点计量柜/防逆流装置现场真实照片
三、防逆流系统的限发控制策略
当逆功率达到启动值后，系统优先执行限发控制，而不是立即跳闸。常见限发策略包括比例限发、阶梯限发、预测性限发和储能吸收四种模式。比例限发按逆功率大小成比例下调逆变器有功给定；阶梯限发按固定步长逐级降低出力；预测性限发结合负荷预测与光伏功率预测提前调整；储能吸收则将多余电量充入 储能 EMS 监控系统 控制的电池，实现就地消纳。
限发指令通过 Modbus RTU/TCP、IEC 104 或逆变器私有协议下发。执行顺序上，建议先调节光伏逆变器，再启动储能充电，最后切除非重要负荷。若所有限发手段仍无法消除逆功率，则延时跳开并网开关，防止持续反送电。
💡 控制要点：限发速率应与逆变器响应特性匹配，避免过快调节导致电压闪变；建议每秒调节幅度不超过装机容量的 5%~10%。
四、防逆流与防孤岛保护的配合
防逆流与防孤岛是分布式光伏两项独立但相关的保护功能。防逆流关注功率方向，防止向电网倒送电；防孤岛关注电网失压后的孤岛运行风险，防止在电网停电后继续向局部负荷供电。防孤岛保护屏 通常在并网点电压或频率越限时动作，动作时间一般要求 ≤2s；防逆流则在逆功率持续时动作，动作时间通常设为 0.5s~2s。
工程上两者可共用并网点开关，但判据和定值必须独立整定，避免互相影响。防逆流动作后应支持自动重合闸恢复并网，防孤岛动作后通常需人工确认复归。
五、典型场景与配置方案
10kV 工商业分布式光伏：并网点位于厂区配电室，配置防逆流保护装置或 AGC/AVC 协调控制装置，采集并网点三相功率，下行通过 RS485 或以太网控制逆变器限发。若配储能，可通过储能 PCS 吸收多余电量，实现"光储一体化"防逆流。
35kV 集中式光伏：一般在升压站高压侧配置逆功率保护，动作对象为主变低压侧或并网线路断路器。同时配置 电能质量在线监测屏 连续监测电压偏差、谐波等指标，确保限发过程不影响电网电能质量。
多并网点低压分布式光伏：采用"主从式"防逆流架构，主机集中采集总并网点功率，从机分散采集各并网点功率并执行限发，通过光纤环网或无线通信实现协调控制，避免单点逆流检测盲区。
六、选型与验收要点
防逆流系统选型应重点关注采样精度、通信协议、响应速度、控制策略灵活性及与调度系统的兼容性。验收阶段需完成以下项目：
- CT/PT 接线校验：确认极性正确，功率方向与实际潮流一致。
- 定值整定复核：逆功率启动值、动作延时、恢复阈值符合电网公司接入方案。
- 限发功能测试：模拟逆功率工况，验证逆变器有功下调响应时间和调节精度。
- 跳闸联动试验：验证限发失效后并网开关可靠分闸，并具备手动/自动重合闸条件。
- 通信联调：确认 远动通信屏 可将防逆流事件、限发记录正确上送调度主站。
七、总结与运维建议
光伏电站反送电的本质是发电与用电在时间上的不平衡。解决思路应从"被动切闸"转向"主动限发+就地消纳"，通过防逆流系统实现光伏出力与负荷的动态匹配。合理配置检测点、整定逆功率定值、选择灵活的限发策略，并通过储能系统提升就地消纳能力，是保障分布式光伏安全经济运行的关键。
日常运维中，应定期检查 CT 接线是否松动、逆变器通信是否中断、限发记录是否异常，并结合负荷变化趋势适时优化控制参数。对于高比例光伏接入区域，还应在设计阶段预留储能接口，为后续"光储充"一体化升级创造条件。
📌 总结：防逆流系统的核心价值不是"一检测到逆功率就跳闸"，而是以最经济的方式维持并网点功率平衡，在保障电网安全的同时最大化光伏发电收益。
