110kV变电站综合自动化系统

一、110kV变电站综合自动化系统介绍

110kV变电站综合自动化系统是采用计算机技术、现代电子技术、通信技术和信息处理技术，对变电站一次设备和二次设备进行全面监控、保护、测量、控制和管理的综合解决方案。系统采用分层分布式架构，由站控层、间隔层和通信网络三部分组成，支持IEC 61850、IEC 60870-5-103/104等国际标准通信规约，可实现与各级调度中心的可靠数据交换。

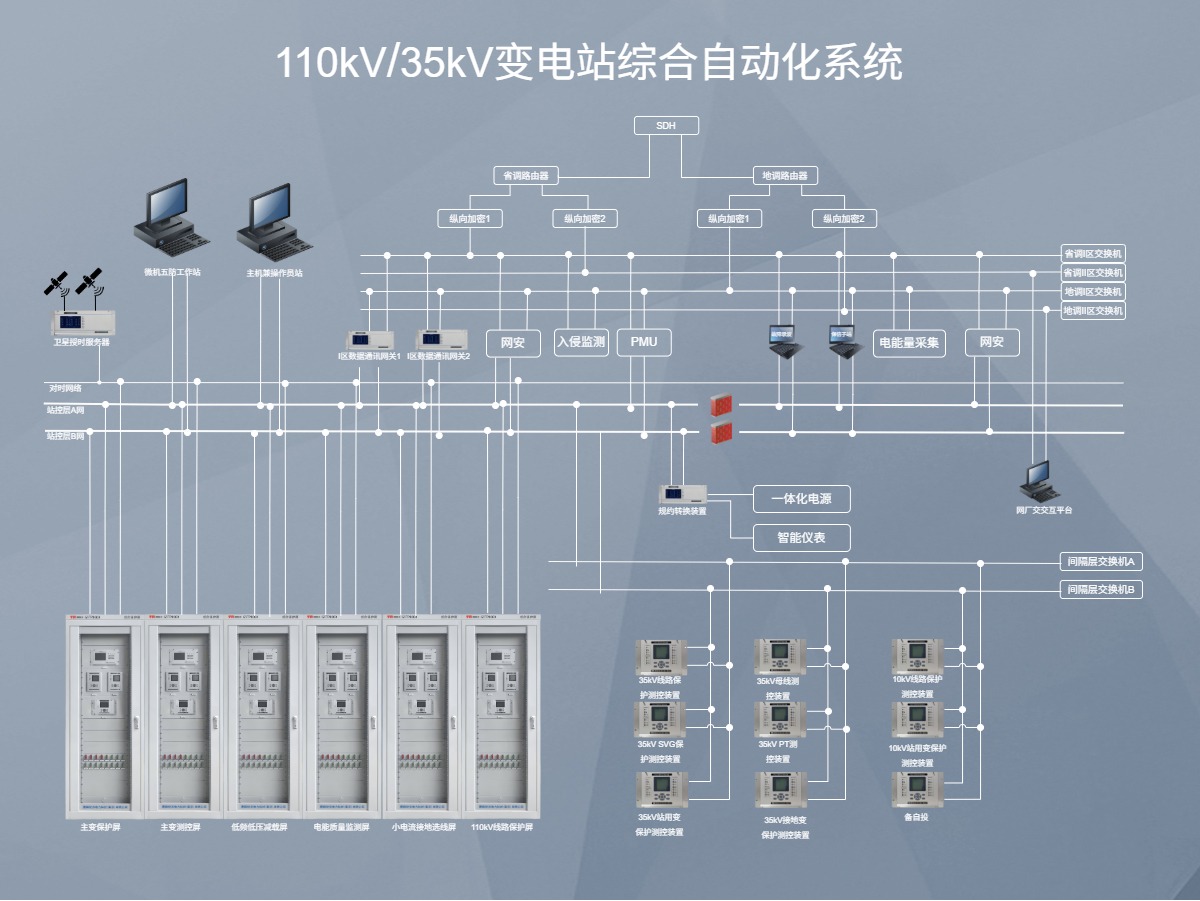

站控层由监控主机、操作员工作站、远动通信装置、卫星时钟服务器、网络安全监测装置及调度交换机等组成，提供全所监控、管理中心及人机交互界面。间隔层由主变保护测控屏、线路保护测控屏、母线保护屏、故障录波屏、电能质量监测屏等组成，各间隔层设备独立完成本间隔的保护、测控功能，在站控层网络失效时可独立运行。通信网络采用双网冗余设计（A/B网），通过光纤或屏蔽双绞线互联，确保数据传输的高可靠性和实时性。

二、110kV变电站综合自动化系统产品特点

分层分布式架构：系统采用站控层、间隔层两级分层设计，各间隔层设备相对独立，单一设备故障不影响其他间隔正常运行。间隔层具备就地监控功能，站控层网络中断时仍可独立完成保护与控制任务。

标准化通信接口：全面支持IEC 61850 MMS、GOOSE、SV协议及IEC 60870-5-103/104规约，可与不同厂家设备实现互操作。站控层网络采用MMS协议，间隔层采用GOOSE/SV协议，满足智能变电站通信要求。

双网冗余设计：站控层网络采用A/B双网独立运行，任一网络故障时自动切换，切换时间≤50ms。关键设备（监控主机、远动装置、交换机）均支持冗余配置，确保系统高可用性。

全面的保护配置：覆盖主变、线路、母线、电容器、站用变等全部一次设备的保护功能，主保护动作时间≤30ms，后备保护动作时间≤500ms。保护装置独立于监控系统运行，不依赖通信网络。

完善的安全防护体系：按照电力监控系统安全防护总体方案，配置纵向加密认证装置、防火墙、入侵检测系统、网络安全监测装置及单向隔离装置，实现安全分区、网络专用、横向隔离、纵向认证的安全策略。

统一的时钟同步：配置卫星时钟服务器（GPS/北斗双模），通过IRIG-B码或SNTP协议为全站设备提供微秒级对时服务，确保故障录波、SOE事件记录的时间一致性。

三、110kV变电站综合自动化系统作用

实现无人值守运行：通过全面的遥测、遥信、遥控、遥调功能，运行人员在调度中心即可完成对变电站的全方位监控与操作，大幅减少现场值班人力需求。

提升故障响应速度：保护装置毫秒级动作切除故障，故障录波系统自动记录故障波形并上传调度中心，配合故障测距功能，帮助运维人员快速定位并排除故障。

保障电网运行安全：完善的继电保护配置与安全防护体系，有效防止故障扩大化，抵御网络攻击威胁，满足电力行业安全监管要求。

提高运维管理效率：系统自动生成运行日报、月报、事故分析报告，支持历史数据查询与趋势分析，为设备状态检修与运行优化提供数据支撑。

满足调度考核要求：远动通信装置稳定可靠的数据传输能力，确保遥测、遥信数据的上送合格率与遥调、遥控命令的执行成功率满足电网公司考核指标。

四、110kV变电站综合自动化系统核心功能

继电保护功能：主变保护（差动速断、比率差动、复合电压过流、零序过流、间隙过流、非电量保护）、线路保护（光纤纵差、三段式距离、四段式过流、重合闸、低频减载）、母线保护（差动保护、失灵保护）、电容器保护（过流、过压、欠压、不平衡）、站用变保护（过流、零序）。

测控与四遥功能：遥测量包括三相电压、三相电流、有功功率、无功功率、功率因数、频率、零序电压/电流等；遥信量包括断路器位置、隔离开关位置、接地刀闸位置、保护动作信号、装置告警信号等；遥控量包括断路器分合、电动隔离开关分合、有载调压开关升降等；遥调量包括变压器分接头档位调节、无功补偿装置投切等。

远动通信功能：支持IEC 60870-5-101/104、IEC 61850 MMS、DNP3等规约，实现与地调、省调等多级调度主站的实时数据通信。支持双通道冗余，主备通道自动切换，确保通信不中断。

安全防护功能：纵向加密认证装置实现调度数据网加密通信；防火墙实现安全分区边界访问控制；入侵检测系统实时监测网络异常行为；网络安全监测装置采集全站网络安全事件并上报；单向隔离装置实现生产控制大区与管理信息大区的物理隔离。

高级应用功能：电压无功自动控制（AVC）实现母线电压和无功功率的自动调节；故障录波记录故障前后电气量波形；SOE事件顺序记录分辨率≤1ms；事故追忆（PDR）记录事故前后指定时间段内的遥测量变化曲线；小电流接地选线辅助定位单相接地故障线路；微机五防联动防止误操作。

时钟同步功能：卫星时钟服务器接收GPS/北斗卫星信号，通过IRIG-B码（DC/AC）或SNTP/NTP协议为全站保护装置、测控装置、故障录波器、交换机等设备提供统一时间基准，对时精度≤1μs（IRIG-B）。

五、110kV变电站综合自动化系统典型配置清单

六、110kV变电站综合自动化典型应用场景

新建110kV智能变电站：作为标准配置方案，提供从保护、测控、通信到调度的全套自动化系统，满足国网B类及以上智能变电站建设标准。

老旧变电站综自改造：替换传统电磁式保护屏、RTU及常规控制屏，升级为数字化、网络化的综合自动化系统，实现无人值守运行模式转型。

新能源升压站：应用于光伏电站、风电场110kV/35kV升压站，实现并网点监控、功率控制、调度通信及涉网安全防护。

工矿企业自备变电站：为钢铁、化工、矿业等大型企业110kV自备变电站提供定制化综合自动化方案，与企业能源管理系统对接。

六、技术参数

七、安装尺寸与部署说明

110kV变电站综合自动化系统各屏柜部署于变电站二次设备室或控制室，按功能分区排列。典型110kV变电站综自系统包含以下屏柜：主变保护测控屏（2面）、线路保护测控屏（若干，按出线回路数配置）、母线保护屏（1面）、远动通讯屏（1面）、卫星时钟同步屏（1面）、网络安全监测屏（1面）、故障录波屏（1面）、电能质量监测屏（1面）、调度数据网屏（1面）、公用测控屏（1面）、交直流一体化电源屏（1~2面）。

接线要求：CT/PT二次回路应采用截面≥2.5mm²的铜芯屏蔽电缆，与动力电缆分层敷设。通信线缆采用超五类及以上屏蔽网线或单模光纤，与电力电缆间距≥300mm。屏柜内设接地铜排，截面≥100mm²，各设备外壳及屏蔽层均可靠接至接地铜排。
