AI视频监控系统数据链路怎么走_从站端摄像头到运检主站
来源：HZVOLT 时间：2026-10-13 17:21:52
AI视频监控系统数据链路怎么走：从站端摄像头到运检主站

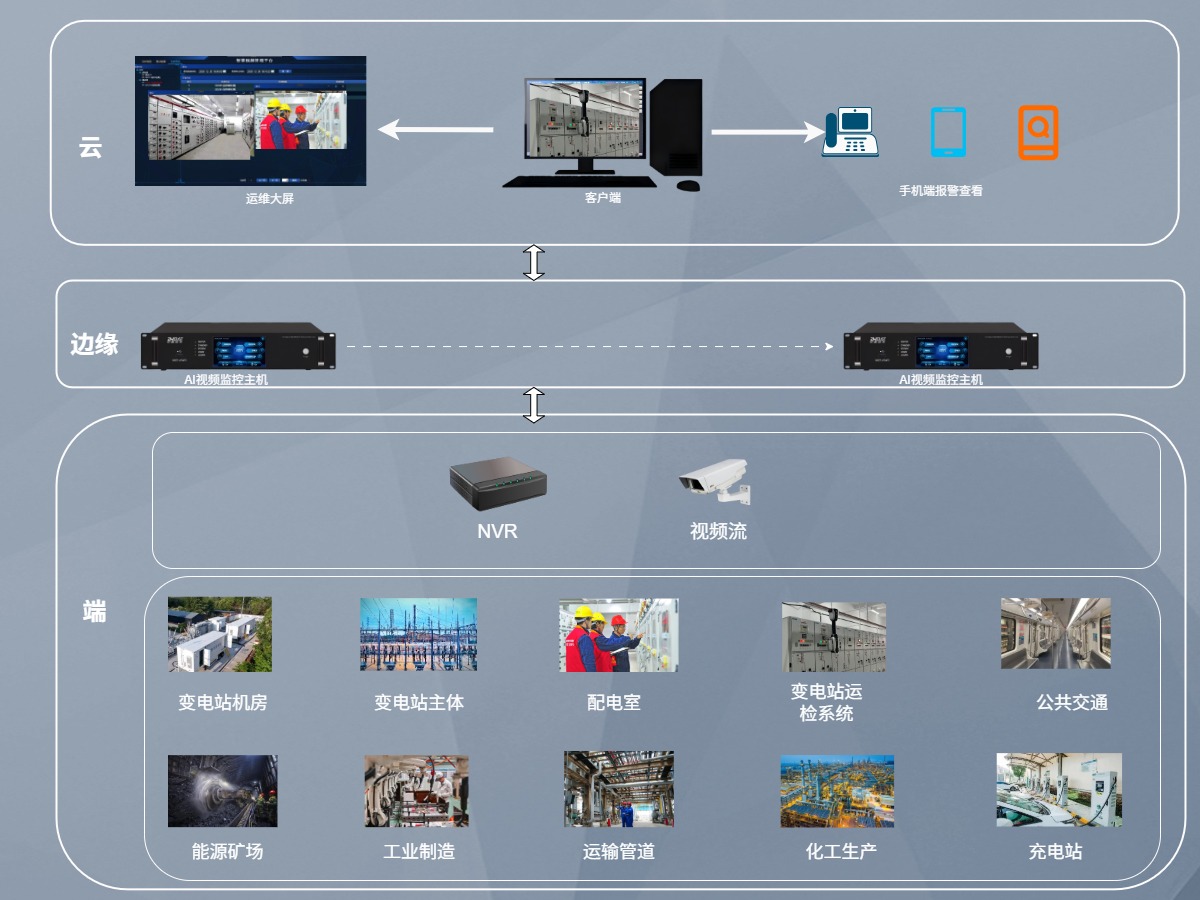

变电站的AI视频监控系统早已不只是"能看到画面"：摄像机点位、分析算法、网络通道、主站平台是一条完整的数据链路，任何一环出问题，远程巡视、告警联动这些应用就会落空。本文沿"采集→处理→传输→应用"这条链路把 AI 视频监控拆开讲清，并给出每一环的薄弱点与可靠性设计。
一、全链路概览：一条视频数据的完整旅程
以一个"围墙周界入侵告警"为例，数据在 AI 视频监控系统中的完整旅程是：
前端摄像机采集图像 → 站端接入交换机汇聚 → 视频综合平台/NVR 存储并分发 → AI 分析服务器逐帧识别 → 判定为入侵后生成告警 → 辅助控制后台联动弹窗、录像与声光提示 → 告警数据经安全区边界（防火墙/隔离装置）上送运检主站 → 运维人员在主站完成远程复核。

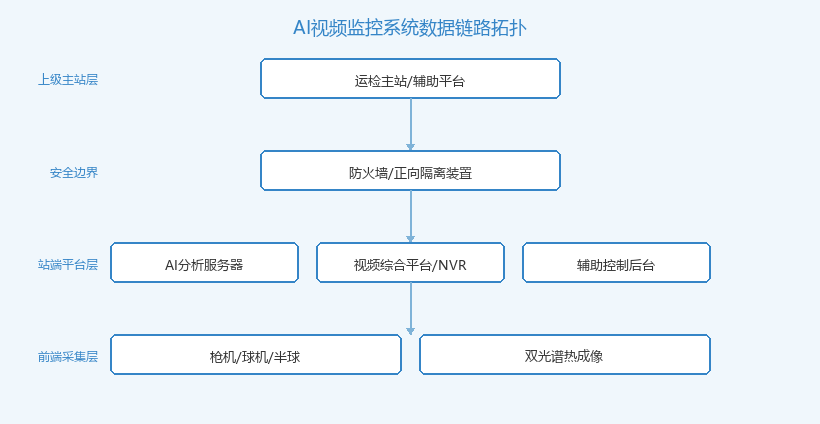

AI视频监控系统数据链路：从前端采集到运检主站
这条链路物理上跨了三个区域：前端设备区、站端平台区（安全Ⅲ区）、上级主站区。理解了分区，后面每一环的接口和约束就都好理解了。
二、采集环节：信号从哪里来
采集环节的核心是把"该看的地方"都布上"合适的眼睛"。变电站典型点位配置如下：
| 点位 | 摄像机类型 | 监测目标 |
|---|---|---|
| 变电站大门 | 车牌识别枪机 | 车辆进出登记 |
| 主控楼出入口/机房 | 半球摄像机 | 人员出入、行为记录 |
| 设备区 | 高速球机 | 预置位轮巡、设备外观 |
| 围墙周界 | 红外枪机 | 翻越、徘徊检测 |
| 主变/电缆夹层 | 双光谱热成像 | 温度异常、烟火预警 |
码流配置上，摄像机按双码流输出：主码流（1080P，约 2～4Mbps）用于存储，子码流用于 AI 分析与实时预览——让分析引擎去解 1080P 全帧是链路拥塞的常见根源。前端供电优先 POE 或站内直流，室外立杆点位要同步做防雷与防水。
三、处理环节：数据在站端如何被"看懂"
站端处理分两层。存储层由视频综合平台或 NVR 承担：按录像计划循环存储，录像保存时间一般不少于 30 天，重要告警片段单独归档；分析层由 AI 分析服务器承担，常见的识别目标包括：周界入侵、烟火识别、人员未戴安全帽、异物遗留、表计读数识别等。
分析结果与视频监控系统屏上的告警单元联动：命中规则即触发联动录像、平台弹窗与声光提示。这里有个工程细节——烟火、入侵这类高价值算法的误报率要在投运前用本站场景调参（比如把树影、飞鸟从周界规则里剔除），直接套默认参数的 AI，验收时大概率被"误报率"卡住。
存储容量在处理环节也要先算后买：单路 1080P 主码流按 4Mbps 连续录像，一天约 42GB；50 路规模若全部连续录像 30 天，容量要按 60TB 以上规划。因此实际工程普遍采用"H.265 编码＋事件触发加强录像＋重要点位连续录像"的组合策略，把容量压到合理范围，同时保证告警片段的完整性。
智能分析后台
智能分析后台
四、传输环节：协议与网络怎么走
站内传输：视频业务走独立的视频网络或辅助系统网 VLAN，与生产控制大区物理隔离；摄像机到交换机用网线或光缆，汇聚后接入站端平台。级联调阅用 GB/T 28181 或平台私有协议/RTSP 取流。
对上传输：站端平台位于安全Ⅲ区，按《电力监控系统安全防护规定》的分区要求，经防火墙或正向隔离装置后，通过运检专网上送上级辅助平台/运检主站。带宽要按"主站并发调阅路数×子码流码率"来估算，比如主站同时调阅 8 路、单路 1Mbps，上行通道至少按 10Mbps 规划并留裕度——这是很多站"主站调画面卡顿"的直接原因。
📌 边界要点：安全Ⅲ区平台对Ⅳ区/互联网的接口要做白名单与端口收敛，禁止视频网与调度数据网混用交换设备，这是安全检查的固定扣分项。
五、应用环节：主站和后台拿这些数据做什么
链路终点是四类实际应用：
- 远程巡视：球机按预置位轮巡，替代人工抄表与外观检查，巡视结果自动生成报表；
- 操作双确认：遥控操作与一键顺控时，操作对象摄像机的画面在计算机监控系统屏后台上自动弹出，实现"软件逻辑＋视频画面"双确认；
- 告警复核：与火灾自动报警系统、门禁联动，火警触发时对应区域画面优先调阅，辅助判真伪；
- 事故追溯：告警录像与 SOE 事件按统一时标对齐——前提是视频平台与全站对时系统同步，时间轴错位的录像在事故分析里几乎等于废片。
六、链路薄弱点与可靠性设计
每一环失效的后果不同，可靠性设计要对着薄弱点做：
| 环节 | 失效后果 | 可靠性设计 |
|---|---|---|
| 前端采集 | 点位失明、漏巡 | 前端图像丢失自检告警、双码流降级 |
| 站端存储 | 录像缺失、事故无据可查 | 硬盘健康监测、RAID/双盘冗余 |
| AI 分析 | 漏报或误报泛滥 | 场景化调参、算法版本管理 |
| 站内网络 | 批量画面中断 | 汇聚层双链路、VLAN 隔离风暴 |
| 上送通道 | 主站调阅失败 | 断网本地续存、通道状态监测 |
另有两个容易漏掉的点：前端供电要随站内电源检修计划核查，避免"白天停电检修、晚上主站发现一堆离线"；防雷接地每年雷雨季前检查一次，室外摄像机是全站最容易遭浪涌损坏的设备之一。此外，分析服务器与 NVR 的固件要纳入版本管理，升级前在测试环境验证再批量推送，避免"一次升级、全站识别失效"。整体来看，把视频、消防、门禁、AI视频监控系统的分析告警统一纳入辅助控制平台管理，比各自孤立建系统更利于链路状态监测。
七、总结
AI 视频监控系统的数据链路可以浓缩成一句话：摄像机把光变成码流，平台把码流变成告警，网络把告警送到能做决策的人面前。采集环节重点位与码流，处理环节重算法调参与存储冗余，传输环节重分区隔离与带宽规划，应用环节重联动与对时一致。按这条链路去设计、去验收，AI 视频监控才能从"装了"变成"管用"。
