计算机监控系统屏配置方案及验收要点
来源：HZVOLT 时间：2026-09-09 16:01:50
计算机监控系统屏是变电站二次系统的核心控制中枢，承担数据采集、监视控制、事件记录与调度通信等关键功能。随着35kV及以上变电站全面推行无人值守模式，计算机监控系统屏的配置方案直接决定站内SCADA系统能否稳定运行并顺利通过调度验收。本文从分层架构设计、双机热备原理、通信组网方案到验收要点，系统梳理计算机监控系统屏的工程配置逻辑。
一、计算机监控系统屏的定义与系统定位
计算机监控系统屏（又称SCADA监控屏、站控层主机屏）是变电站计算机监控系统的站控层物理载体，屏内集成监控主机（或服务器）、工程师站、数据通信网关、卫星对时装置及交直流电源模块。屏柜上行通过远动通信屏接入调度数据网与省调/地调主站通信，下行经站内以太网连接各间隔层保护测控装置，完成遥测、遥信、遥控、遥调"四遥"功能。
在35kV变电站综合自动化系统中，计算机监控系统屏处于站控层的核心位置。它与35kV变电站综合自动化系统的间隔层设备（线路保护测控屏、主变测控屏、公用测控屏等）通过IEC 61850 MMS或IEC 60870-5-104规约通信，实现全站设备的状态监视与远方控制。同时，监控主机将采集数据打包上送调度主站，并接收调度下发的控制指令（如AGC/AVC指令），经站内逻辑校验后下发执行。

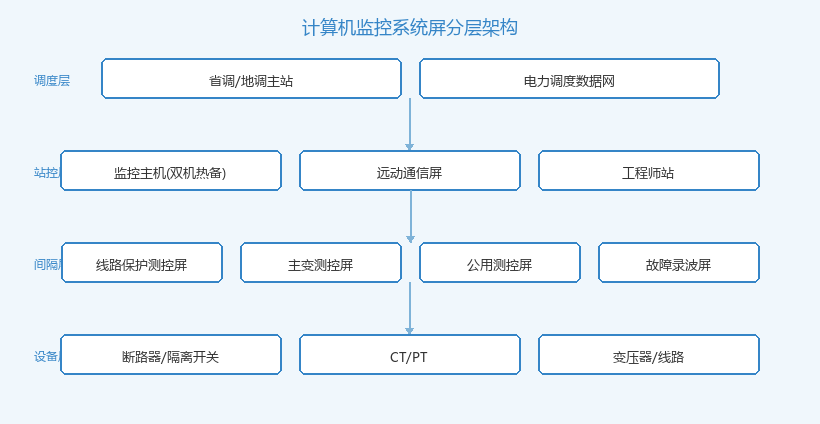

计算机监控系统屏四层架构示意
配置原则：根据GB/T 30155（智能变电站技术规范）及DL/T 5149（变电所计算机监控系统设计技术规程），35kV及以上变电站应配置双机冗余的计算机监控系统，监控主机采用双机热备模式，任一主机故障时备机自动接管，确保监控功能不中断。
二、计算机监控系统屏的核心作用
计算机监控系统屏在变电站运行中承担三项核心作用，是连接调度主站与站内一次设备的"中枢神经"：
第一，实时数据采集与监视。监控主机以 polling 方式持续采集各间隔层装置上传的遥测数据（电压、电流、功率、频率等）与遥信数据（开关位置、保护动作、告警信号等），刷新周期通常为遥测1~3s、遥信变位即时上送。系统对采集数据做工程量换算、越限判断与事件分类，在监控画面上实时呈现全站运行工况。
第二，远方控制与安全联锁。调度主站或站内运行人员通过监控主机下发遥控指令（合闸/分闸/调节分接头），监控主机经站内逻辑闭锁校验后，将指令转发至对应间隔层装置执行。闭锁逻辑遵循"五防"原则，与电力微机五防系统配合，防止误分误合断路器、带负荷拉合刀闸等危险操作。
第三，事件顺序记录与调度通信。监控主机对站内所有状态变位做SOE（Sequence of Event）记录，时间戳精度要求≤1ms，由卫星时间同步系统屏提供统一时钟基准。事件记录本地存储并上送调度主站，为故障分析与涉网考核提供依据。
三、计算机监控系统屏的主要功能模块
计算机监控系统屏的功能可分为以下几个模块，各模块协同工作构成完整的站控层控制体系：
1. SCADA监控功能。包括实时画面显示（主接线图、间隔详情图、潮流图）、数据趋势曲线、越限告警、事件列表与操作日志。监控画面支持分层分级展示，运行人员可从全站总览快速下钻到单间隔单装置级别。
2. 双机热备功能。两台监控主机一主一备运行，主机故障时备机在≤3s内自动接管全部功能，数据不丢失、通信不中断。双机之间通过心跳线检测主机状态，备用机实时同步主机的实时数据库与历史数据，确保接管无缝隙。
3. 规约转换与通信网关。监控主机内置多种通信规约栈，下行支持IEC 61850 MMS、IEC 60870-5-103/104、Modbus TCP等，上行支持IEC 104规约经调度数据网屏上送调度主站。通信网关负责不同规约之间的数据映射与地址转换。
4. 历史数据管理。监控主机配置数据库服务器，存储遥测历史数据（通常保存≥1年）、事件记录、操作日志与告警信息。历史数据支持曲线回放、报表导出与统计分析功能，为运行分析与涉网考核提供数据支撑。
5. 顺序控制（一键顺控）功能。根据GB/T 30155要求，智能变电站监控系统应支持程序化操作（顺控），即按预设操作票自动完成一系列设备操作，包括开关分合、刀闸操作、保护压板投退等，大幅减少人工操作时间与误操作风险。
计算机监控系统正面照片
四、分层架构与通信组网原理
计算机监控系统采用"调度层-站控层-间隔层-设备层"四层分层架构。站控层以计算机监控系统屏为核心，监控主机通过双以太网（A网/B网冗余）连接站内交换机，间隔层各保护测控装置通过光纤或双绞线接入同一网络，实现IEC 61850 MMS通信。
通信组网方式分两种：一是星型组网，各间隔层装置经交换机汇聚至上控主机，结构简单但交换机故障影响范围大；二是双星型冗余组网，配置两台交换机构成A网B网，间隔层装置同时接入双网，任一网络故障不影响通信，可靠性大幅提升。35kV及以下变电站可采用单网，110kV及以上必须双网冗余。
上行通信方面，监控主机采集的数据经远动通信屏中的通信管理机/RTU做协议转换后，经调度数据网双平面上送省调/地调主站。在新能源场站中，监控主机还需与新能源AGC/AVC控制系统做数据交互，将调度下发的有功/无功指令转发至各逆变器或PCS执行。
通信要点：监控主机与间隔层装置的IEC 61850通信应配置GOOSE报文用于快速事件传输（如保护跳闸信号），MMS报文用于监控数据传输。GOOSE传输延时要求≤4ms，MMS响应时间一般≤1s。
五、双机热备与传统单机模式对比
变电站计算机监控系统的可靠性高度依赖监控主机的冗余配置方式。双机热备与单机模式在可用性、切换时间与投资成本方面差异显著：
| 对比维度 | 双机热备 | 单机模式 |
|---|---|---|
| 系统可用性 | ≥99.99% | 约99.5% |
| 故障切换时间 | ≤3s 无缝切换 | 需人工重启，分钟级 |
| 数据连续性 | 实时数据不丢失 | 故障期间数据中断 |
| 适用场景 | 110kV及以上变电站 | 35kV及以下简易站 |
| 投资成本 | 较高（双主机+心跳线） | 低 |
实际工程中，35kV变电站可采用单机+手动备份方案以控制投资，但110kV及以上变电站及重要新能源场站必须配置双机热备。双机热备的心跳检测机制需定期测试验证，确保故障切换可靠动作。
六、典型应用场景
场景一：35kV无人值守变电站。站内配置一台监控主机+一台工程师站，监控主机通过IEC 104规约经远动通信屏上送地调主站。站内不设常驻运行人员，调度主站直接遥控站内断路器，监控主机负责SOE记录与历史数据存储。此类站对双机冗余要求相对较低，但要求远动通信链路高可用。
场景二：110kV变电站及新能源升压站。配置双机热备监控主机、双以太网冗余通信网、双远动通道。监控主机需同时接保护信息子站系统做保护信息管理，接故障录波屏做录波文件管理，接电能质量在线监测屏做电能质量数据汇总，实现全站二次设备信息统一管理。
场景三：风电场/光伏电站综合自动化。监控主机不仅管理站内一次设备，还需与箱变测控装置通信采集各发电单元运行数据，与功率预测系统集成出力预测信息，与AGC/AVC控制系统协同执行调度有功/无功指令，构成新能源场站"可观、可测、可调、可控"四可体系的核心。
七、选型与验收要点
计算机监控系统屏的选型与验收应重点关注以下五个方面：
1. 主机性能与冗余配置。监控主机CPU应满足全站数据扫描周期≤2s的要求，内存容量按测点数×1KB估算并留50%裕度。110kV及以上站强制双机热备，切换时间≤3s。主机操作系统优先选用经过裁剪加固的Linux或国产操作系统，减少安全漏洞。
2. 通信规约与互操作性。监控主机应同时支持IEC 61850 MMS/GOOSE与IEC 60870-5-104规约，并通过IEC 61850一致性测试（UCA认证）。不同厂家装置接入时需验证互操作性，避免协议细节差异导致通信失败。
3. 网络冗余与安全性。110kV及以上站必须配置双以太网冗余，交换机支持环网自愈（倒换时间≤50ms）。站控层网络应部署在安全I区，与管理信息大区之间经电力纵向加密认证系统隔离。
4. 对时精度与SOE。全站设备统一接收卫星对时信号，对时精度要求：监控主机≤1ms，间隔层装置≤1ms，SOE分辨率≤1ms。验收时需做对时试验与SOE分辨率测试，用标准时钟源比对法验证。
5. 顺控功能与验收试验。智能变电站监控系统应支持一键顺控功能，验收时需逐间隔验证顺控操作票的正确性，包括开关分合、刀闸操作、保护压板投退全流程自动执行。顺控操作前系统应自动完成"五防"逻辑校验，不满足条件时拒绝执行并告警。
八、总结
计算机监控系统屏作为变电站二次系统的"大脑"，其配置方案直接关系到全站运行安全与调度通信质量。分层架构设计确保数据流向清晰、功能边界明确；双机热备与双网冗余保障系统高可用；IEC 61850通信规约实现多厂家设备互操作；顺控功能与五防闭锁提升操作效率与安全性。
在实际工程中，需根据电压等级、站型规模与调度要求合理配置监控主机性能、冗余级别与通信组网方式，并严格按照DL/T 5149与GB/T 30155标准完成出厂验收与现场验收，确保系统投运后长期稳定运行。后续运维中，应定期测试双机切换功能、检查通信链路可用率、更新防病毒特征库，保障监控系统的安全性与可靠性。
