通讯及安防系统

卫星时间同步系统屏

电压等级:适用于110kV中高压至10kV配电所有电压等级的变电站及发电厂。

应用场景:智能变电站、常规综自站、火力/水力/核能发电厂、风电场/光伏电站升压站、轨道交通牵引变电所、大型工业用户变电站。

主要功能:卫星信号接收与解析、多源时间基准切换、高精度守时、多接口信号扩展输出、网络时间服务(PTP/NTP)。

主要作用:统一全站时间基准、支撑故障精准定位、确保保护动作时序正确、满足调度自动化数据一致性要求。

一、卫星时钟同步系统屏的介绍

卫星时钟同步系统屏是电力监控系统与工业自动化领域中提供统一时间基准的核心屏柜,通常由卫星授时主时钟、时间信号扩展装置、卫星接收天线及相关电源与网络设备组成,可集中组屏或独立安装。主时钟通过接收北斗(BDS)和/或GPS卫星信号获取标准UTC时间,经内部高精度时钟电路处理后,通过多种接口形式将时间信号分发至站内保护装置、故障录波器、远动RTU、SCADA服务器、PMU等需要时间同步的设备,实现全站时间的高度一致。

系统屏的设计严格遵循电力系统时间同步相关技术规范,采用全模块化结构设计,主时钟与扩展时钟均支持冗余配置与自动无扰切换。当卫星信号正常时,系统以卫星授时为主用时间源,授时精度可达微秒级;当卫星失锁时,内置恒温晶振(OCXO)或铷原子钟等高稳时钟源自动接管守时功能,保障时间信号的连续性与准确性,从而为坚强智能电网的安全稳定运行提供详实、安全、可靠的时钟信息。

二、卫星时钟同步系统屏产品特点

多时间源接入与无缝切换:主时钟可同时接收北斗BDS与GPS双模卫星信号,部分型号还支持IRIG-B码、铷钟等有线时间基准输入,多时间源之间自动无缝切换,极大提升授时系统的安全性与可靠性。

全接口类型输出:支持IRIG-B(DC/AC)码、NTP/SNTP网络对时、PTP(IEEE 1588)精密时间协议、RS232/RS422/RS485串口报文、1PPS/1PPM脉冲等多种对时信号输出,适应各种不同设备的对时需要。

高精度授时与守时:北斗/GPS锁定状态下授时精度可达纳秒级;采用TCXO守时精度优于20μs/min,采用OCXO守时精度优于0.6μs/min,采用铷原子晶振守时精度可达ns/min级别,卫星失锁后仍能长时间保持高精度时间输出。

模块化灵活扩展:采用总线背插式或插卡式结构,各功能板件(电源信号接收板、B码输出板、脉冲串口输出板、NTP网络对时板等)功能独立、配置灵活,可根据现场需求自由组合,满足不同规模的对时接口数量要求。

高可靠硬件设计:采用19英寸标准机架式机箱(1U/2U/4U),全封闭金属外壳,强弱电完全隔离;所有信号输出口均经过光电隔离,电磁抗干扰达到IV级标准,适应变电站等强电磁干扰环境。

智能管理与告警:装置配备液晶显示屏与人机接口,可实时显示日期时间、卫星通道状态、工作状态等信息;具备电源消失、卫星失锁、装置故障等告警接点输出,运行状态可通过IEC 60870-5-104规约上传至调度中心。

三、卫星时钟同步系统屏作用

统一全站时间基准:为变电站内所有二次设备提供统一、精确的时间源,确保SOE事件顺序记录、故障录波数据的时间戳一致,为事故分析与故障定位提供可靠依据。

提升故障分析效率:精确的时间同步使运维人员能够准确还原故障发生时的设备动作顺序与时序关系,大幅提升电网故障排查与处理的效率。

保障时间敏感业务:为继电保护装置、相量测量单元(PMU)、广域测量系统(WAMS)等对时间精度要求极高的业务提供微秒级时间同步,保障电网安全稳定运行。

增强系统可靠性:主时钟与扩展时钟采用冗余配置,支持双钟互备、主从时钟等灵活组网方式,单一设备故障时系统自动无扰切换,保障授时服务不中断。

满足合规要求:符合《华东电网统一时钟系统技术规范》、《广东电网变电站GPS时间同步系统技术规范》等行业标准,满足智能电网对时间同步系统的技术要求与验收标准。

四、卫星时钟同步系统屏核心功能

卫星授时接收:支持北斗BDS B1频点与GPS L1频点双模接收,并行跟踪多颗卫星;冷启动≤2~5分钟,热启动≤1分钟,重新捕获≤2秒;具备天线断线检测与抗干扰能力。

IRIG-B码输出:提供直流差分B码(DC)与交流B码(AC)输出,可配置多路(如8路/板卡),授时精度达微秒级,是电力系统中最常用的硬对时方式。

NTP/SNTP网络对时:内置NTP Server服务,支持NTP v1/v2/v3/v4与SNTP协议,可为计算机网络、SCADA服务器、工作站等提供毫秒级网络授时,单接口客户端吞吐量可达万次级/秒。

PTP精密时间同步:支持IEEE 1588v2(PTP)精密时间同步协议,可为智能变电站过程层设备提供亚微秒级高精度网络对时。

串口与脉冲对时:提供RS232/RS422/RS485串口报文输出(如IEC 60870-5-101、NMEA-0183等格式);输出1PPS秒脉冲信号,空接点及TTL电平方式可选,脉冲精度≤3μs。

守时与自保持:卫星失锁后,依靠内置高稳晶振(TCXO/OCXO)或铷原子钟守时,OCXO守时精度优于0.6μs/min,铷钟守时精度可达3ns/min,保障时间信号的连续性。

监视与远程管理:支持WEB界面远程配置与状态监视;装置运行状态、卫星锁定数、告警信息等可通过104规约上传调度中心;具备电源消失、装置故障、卫星失锁等告警接点输出。

五、卫星时钟同步系统屏应用场景

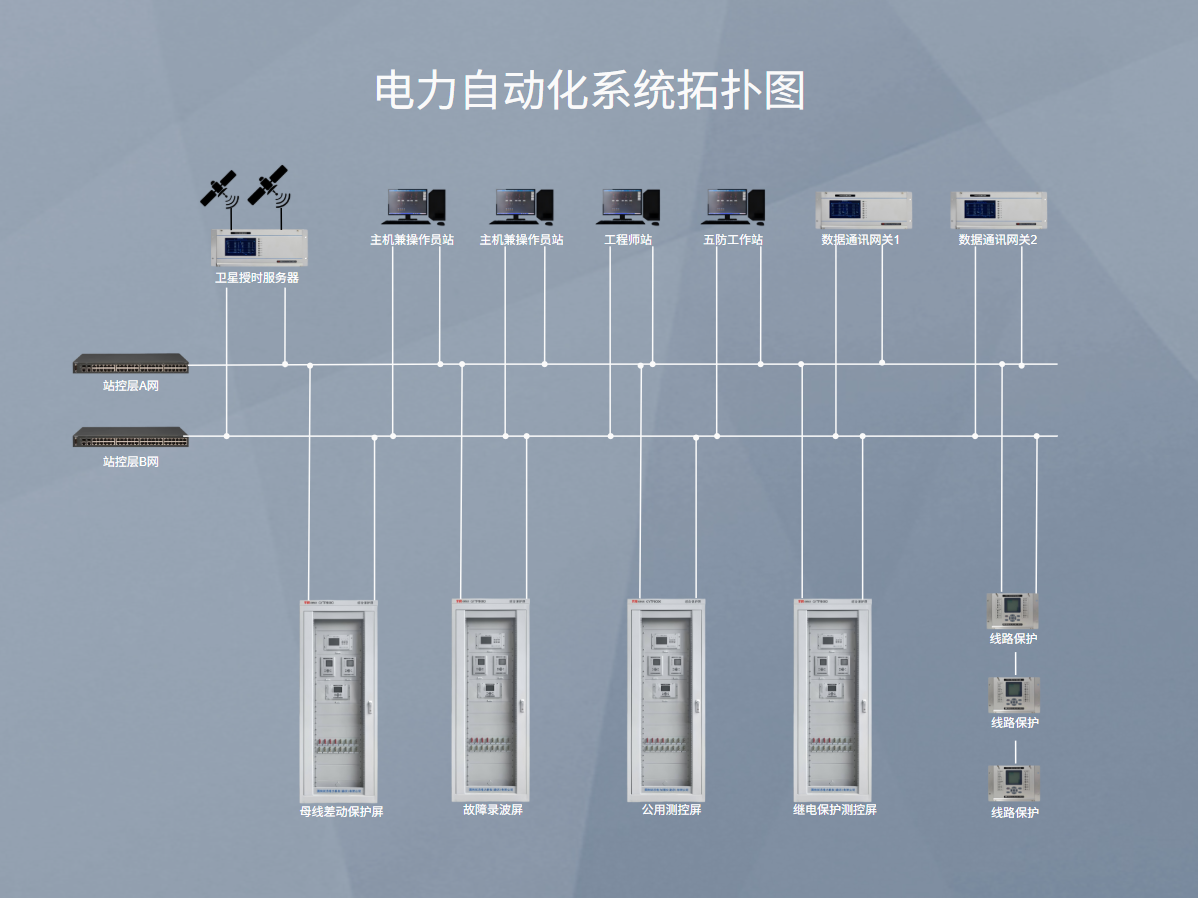

智能变电站统一对时:作为智能变电站"统一时钟系统"的核心设备,为站控层、间隔层、过程层所有IED设备提供IRIG-B码、PTP、SNTP等多种形式的对时信号,满足智能变电站对时间同步的高精度要求。

常规变电站改造:替换老旧的独立时钟设备,通过集中组屏方式为全站保护、测控、故障录波、远动装置提供统一对时,提升SOE分辨率与时间一致性。

发电厂电气控制室:在火电、水电、核电、新能源电站的电气控制室部署,为发变组保护、故障录波AGC/AVC系统、电度量采集系统等提供统一时间基准。

调度中心与集控站:调度自动化系统、SCADA服务器、历史数据库、报表系统等提供NTP网络授时,保障调度中心内部各计算机系统的时钟一致。

轨道交通与工业自动化:在地铁、轻轨等轨道交通的信号系统、综合监控系统中应用,为列车运行控制、事件记录提供精确时间基准;在工业DCS/PLC系统中保障控制与采集数据的时序一致性。

六、卫星时钟同步系统屏技术参数

参数类别 具体参数 规格/描述
卫星接收 支持系统 北斗BDS B1频点、GPS L1频点双模接收;可选GLONASS、Galileo
卫星接收 启动时间 冷启动≤2~5分钟,热启动≤1分钟,重新捕获≤2秒
授时精度 卫星锁定精度 脉冲/串口≤30ns(UTC同步精度),IRIG-B码≤100ns
授时精度 NTP网络授时 局域网内NTP客户端授时精度优于2ms
守时精度 失锁守时 TCXO优于20μs/min;OCXO优于0.6μs/min;铷钟优于3ns/min
输出接口 对时信号类型 IRIG-B(DC/AC)、NTP/SNTP、PTP(IEEE 1588)、RS232/422/485、1PPS/1PPM脉冲
输出接口 接口扩展能力 模块化板卡设计,B码/脉冲/串口每板卡8路,NTP每板卡2路,可按需扩展
网络性能 NTP吞吐能力 客户端吞吐量≥18000次/秒,支持≥40000个客户端
硬件平台 机箱结构 19英寸标准机架式,1U/2U/4U可选;全封闭金属机箱,强弱电隔离
硬件平台 显示与告警 液晶显示日期时间及卫星状态;电源消失、卫星失锁、装置故障告警接点输出
电源 工作电源 AC 220V±20% 或 DC 110V/220V±20%,双电源冗余(可选)
环境适应性 工作温度 / 湿度 -20℃~+70℃;相对湿度<95%无冷凝
环境适应性 EMC等级 电磁抗干扰达到IV级标准,所有信号输出口光电隔离
天线系统 授时天线 标配30米馈线,可选50/100/200米;具备天线检测与天馈线避雷器

七、卫星时钟同步系统屏安装尺寸与部署说明

卫星时钟同步系统屏采用标准屏柜组屏安装方式,内部主时钟装置为19英寸标准机架式结构。根据工程需求,可选择不同高度的机箱及屏柜配置方案。

安装方式 外形尺寸(宽×深×高) 安装要求
标准屏柜组屏
(成套供货)
2260mm × 800mm × 600mm
(高×宽×深)
柜内安装19英寸机架式主时钟与扩展时钟装置。屏柜安装于变电站二次设备室,底部进出线。天线馈线通过电缆沟或穿管引至屋顶/室外天线安装位置。
2U装置独立安装
(19英寸机柜)
482.6mm × 260mm × 89mm
(宽×深×高)
安装于19英寸标准机柜内,占用2U空间。机箱外壳有可靠接地点,需确保柜内通风良好。
4U装置独立安装
(19英寸机柜)
482.6mm × 260mm × 178mm
(宽×深×高)
安装于19英寸标准机柜内,占用4U空间。总线背插式结构,各功能板件独立配置,满足大容量接口扩展需求。

天线部署要求:卫星授时天线应安装于屋顶或开阔位置,确保天空视野开阔(仰角≥15°无遮挡)。天线馈线长度标配30米,超过标准长度需考虑信号衰减并加装放大器。天馈线应远离强电磁干扰源,与动力电缆分开敷设,并可靠接地。

部署提示:对于关键变电站与调度中心,建议采用"主从时钟"或"双钟互备"冗余组网方式,主时钟与备用时钟分别接收独立卫星信号源,并通过103/104规约将运行状态上传至监控系统。天线安装位置应避开避雷针保护范围边缘,天馈线避雷器应可靠接地。

警告:卫星时钟同步系统屏为全站二次设备提供统一时间基准,其故障将直接影响SOE记录、故障录波等数据的时间准确性。屏柜安装须由专业人员执行,严格区分强弱电接线;天线馈线严禁与高压电缆平行敷设,避免感应雷击损坏设备。投运前需使用专业测试仪验证各输出接口的授时精度与信号质量。
