工厂、园区、商业综合体上储能项目，第一步就是确定工商业储能系统集成方案。很多业主拿到方案书只看电池容量和报价，对系统里到底集成哪些设备、各部分承担什么职责并不清楚，结果验收阶段才发现缺项、返工。本文按配置清单的方式，把一套典型的工商业储能系统集成方案逐层拆开，讲清每个设备"为什么必须配"，供设计与采购参考。

一、先明确项目的四个边界条件

方案怎么定，取决于项目边界条件，开工前这四项必须先落地：

• 并网方式。并网型还是离网型，是否需要防逆流控制，关口计量点在高压侧还是低压侧，直接决定二次系统规模。
• 变压器容量与用电负荷曲线。储能充放电功率受变压器容量与峰谷负荷差约束，方案里的变流器容量不是拍脑袋定的。
• 调度关系。工商业储能多数属地调/县调监管，是否要求功率上送、是否要求接入调度数据网，各地要求差异大，必须先问清楚当地要求。
• 消防与安全要求。电池舱布置位置、火灾报警联动、可燃气体探测等，决定辅助系统的配置档次。

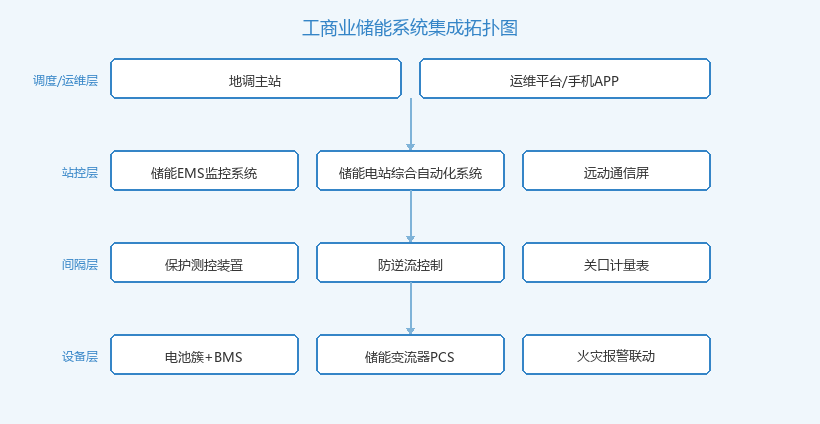

二、系统配置总表：设备—数量—作用—归属

一套典型 500kW/1MWh 级工商业储能系统，配置总表如下（数量随容量线性增减）：

三、关键设备配置要点（逐项展开）

1. BMS 与 EMS 的接口必须统一。BMS 是电池的"保命系统"，EMS 是储能的"经营系统"，两者数据要打通。选型时确认 BMS 支持 Modbus-TCP 或 IEC 61850 上送，避免后期加网关改造。

2. PCS 与新能源AGCAVC控制系统的关系。如果储能除削峰填谷外还要响应电网需求（部分省份对工商业储能也有调用要求），PCS 需具备远方功率调节接口，EMS 下发策略后 PCS 秒级执行，这个接口在方案阶段就要写清，不是调试时再加。

3. 计量环节不能省。电能量计量屏承担充放电量分时统计与结算依据，关口表与储能计量表分开设置，数据还要接入 EMS 做收益核算。

4. 二次设备的归属。保护测控、通信管理机等通常统一组屏，通过远动通信屏与调度或运维平台建立通道；若当地要求上送调度，通道规约与加密要求也纳入方案。

四、组屏方案与空间分配

工商业项目场地有限，组屏方案讲究"集成不压项"：监控主机、通信管理机、计量设备可集成在一面屏内，但保护与计量回路在端子上要物理分开；电池舱内 BMS 就地布置，舱外不重复设置；预留 20% 备用端子与屏位，为后续加装防逆流或扩容留余地。

五、配置取舍：哪些不能省、哪些可优化

• 不能省：防孤岛保护、火灾报警联动、BMS 三级保护、关口计量——缺任何一项并网验收都过不了，也是安全底线。
• 不能省：EMS 与 BMS、PCS、计量表的三大接口联调费，报价里要单列，避免后期追加。
• 可优化：小型项目可用一体化 EMS 一体机替代独立监控屏；备用电源可利用储能自身经隔离变实现，不必单独配。
• 可优化：负荷曲线平稳、峰谷差小的用户，可降低 PCS 过载能力要求，把预算让给电池循环寿命。

六、与验收要求的对应关系

并网验收主要核三件事：保护与防孤岛功能传动试验记录、计量准确度检定证书、EMS 策略执行与数据上送演示。方案文件里每一台设备都要能对应到验收项，做到"清单即验收表"，这是判断一份工商业储能系统集成方案是否成熟的直观标准。

七、总结

工商业储能系统集成方案的核心逻辑，是"边界条件定规模、配置清单定边界、验收要求定底线"。按本文的总表逐项核对，明确哪些设备不能省、哪些接口必须打通，方案评审和采购比价都会事半功倍。如需针对具体厂区负荷特性的储能系统集成配置建议，可联系电力自动化解决方案提供商获取方案测算。
