一、保信子站系统的介绍

保信子站系统，全称为保护故障信息管理子站系统，是智能变电站自动化体系中的重要一环。它通常由硬件平台（如嵌入式工业计算机或专用通信管理机）和软件系统构成，部署于变电站现场，通过串口、以太网等方式与站内各类保护装置（线路保护、变压器保护、母线保护等）、测控装置、故障录波器进行通信。其核心原理在于通过解析IEC 61850（MMS、GOOSE）、IEC 60870-5-103、Modbus等标准或厂商私有规约，实时采集保护动作信号、故障报告、录波文件、定值列表、设备状态等海量信息，并进行标准化处理、本地存储和筛选压缩，再通过调度数据网安全、可靠地上送至调度主站或集控中心。在系统中，它扮演着“信息枢纽”和“本地数据中心”的角色，不仅是主站系统获取现场保护信息的唯一可靠通道，也是实现站内保护信息就地化分析、过滤和预处理的关键节点，有效减轻了主站的数据处理压力，提升了整个保护信息管理系统的实时性与可靠性。

二、保信子站系统产品特点

• 多规约、全接入： 内置丰富的通信规约库，支持IEC 61850、IEC 60870-5-103/104、Modbus TCP/RTU、DNP3.0等主流及各类厂商私有规约，可同时接入数百台不同厂家、不同类型的保护设备，实现真正的全站保护信息一体化接入。
• 高可靠硬件平台： 采用工业级硬件设计，具备宽温、防尘、抗电磁干扰特性，支持双电源冗余、硬件看门狗、RAID存储，确保在变电站恶劣环境下7x24小时稳定运行。
• 智能信息处理： 具备强大的信息过滤、分类和压缩能力。可对保护事件进行智能排序（SOE），对重复信号进行抑制，对故障录波文件进行有损/无损压缩，极大优化网络带宽和主站存储资源。
• 高级应用集成： 不仅完成数据采集，更集成了故障智能诊断、定值比对、Web远程浏览等高级应用。运维人员可通过本地或远程Web界面直接查看保护信息、调阅录波、分析故障，提升运维效率。
• 高安全性设计： 严格遵循电力监控系统安全防护规定，支持纵向加密认证、访问控制列表（ACL）、操作审计日志等功能，确保数据传输与访问的安全可控。

三、保信子站系统作用

• 实现保护设备全景可视化管理： 将分散的、异构的保护装置信息统一采集并标准化，为调度和运维人员提供一个集中、清晰、完整的全站保护设备运行画面，消除信息孤岛。
• 大幅提升电网故障分析效率： 当电网发生故障时，系统能自动收集相关保护的动作报告、故障录波数据，并快速上送，帮助分析人员在几分钟内定位故障设备、判断故障性质，缩短停电时间。
• 支撑保护设备的远程智能运维： 支持远程召唤和修改保护定值（在安全策略许可下）、远程复归信号、远程调阅装置状态，减少现场巡检工作量，为实现“无人值守”变电站提供关键技术支撑。
• 构建故障分析历史数据库： 长期存储全站保护动作事件和录波数据，形成宝贵的故障案例库，为电网运行方式分析、保护动作行为评价、设备家族性缺陷排查提供数据基础。

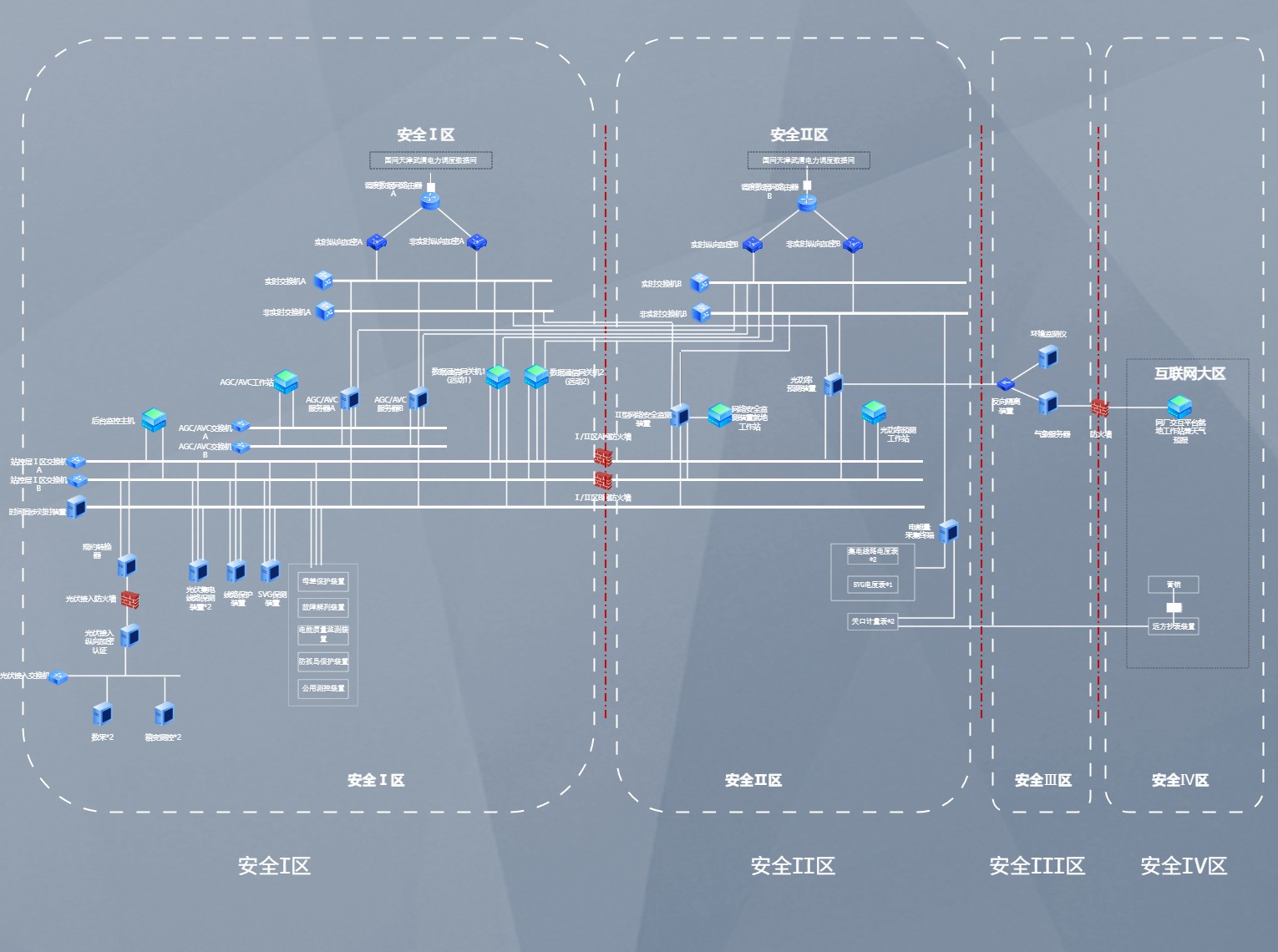

• 满足电网安全防护与标准化要求： 作为生产控制大区（安全I/II区）与管理信息大区（安全III/IV区）之间的关键桥梁，其标准化接入和安全转发能力，是满足电力行业网络安全法规和智能变电站建设标准的必要条件。

四、保信子站系统核心功能

• 数据采集与通信： 核心功能，通过多种物理接口和通信协议，与站内所有保护装置建立稳定连接，实时采集模拟量、状态量、保护事件、定值、录波文件等数据。
• 数据处理与存储： 对采集的原始数据进行解析、标度变换、时间同步对齐、生成事件顺序记录（SOE）。采用高性能数据库和文件系统，对结构化数据（事件、定值）和大型文件（录波）进行分类存储和管理。
• 规约转换与转发： 将来自不同厂家、不同规约的数据转换为标准格式（如IEC 61850或主站要求的特定格式），并通过调度数据网、综合数据网等通道，按照既定策略转发至一个或多个上级主站系统。
• 本地监控与人机交互： 提供本地液晶显示或远程Web服务界面，供站内运维人员实时监视保护信息、查询历史事件、手动召唤录波、进行简单的装置操作（如复归、对时）。
• 故障智能分析与报告： 内置分析模块，可对关联的多套保护动作信息进行初步综合分析，自动生成包含关键动作时序、故障相别、测距结果的简明故障报告，辅助快速决策。

五、保信子站系统应用场景

• 智能变电站新建与改造工程： 作为智能变电站自动化系统标准配置，用于接入全站所有保护及录波设备，构建标准化的保护信息子站，满足国网、南网智能变电站技术导则要求。
• 新能源场站集中监控： 在大型风电场、光伏电站的升压站内部署，统一接入散布于各风机、光伏逆变器单元的保护设备信息，实现新能源设备保护状态的集中监控和故障快速上报。
• 地区电网调度集控中心： 下属多个变电站均部署保信子站，构成“子站-主站”两级架构，调度员在主站即可全面掌握辖区内所有变电站的保护运行状况和故障信息。
• 发电厂电气监控系统（ECMS）： 应用于火电厂、水电站的电气部分，接入发变组保护、厂用电保护等装置，为电厂电气系统的安全运行和故障分析提供支持。
• 工业企业用户变电站： 为大型工矿企业自备变电站提供专业的保护信息管理方案，帮助企业实现内部电网的智能化运维和故障精准定位，保障连续生产。

六、保信子站系统产品参数

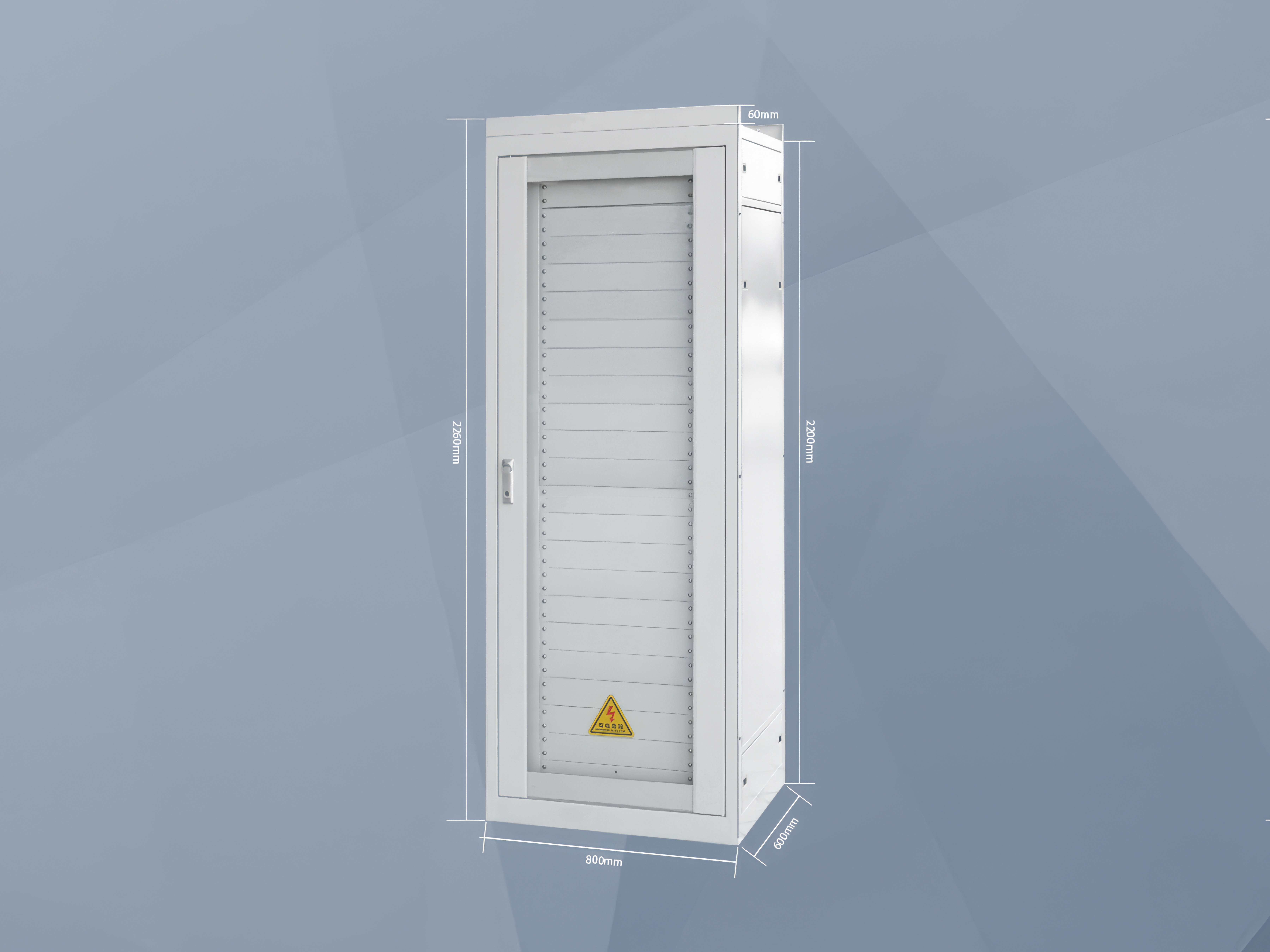

1. 基本规格与尺寸

标准容量：42U（1U=44.45mm）
外部尺寸（高×宽×深）：
标准型：2000mm × 600mm × 800mm /600mm / 1000mm
国网继电保护屏常用型：2260mm（含60mm门楣） × 800mm × 600mm / 1000mm
安装标准：符合 EIA/ECA-310-E 及 IEC 60297 标准，兼容 19 英寸（482.6mm）设备安装
内部有效高度：约 1866.9mm
