一、 同步相量测量屏的介绍

同步相量测量屏是电网从“稳态监控”迈向“动态感知”的标志性设备。传统SCADA系统数据刷新慢（秒级）且不同步，无法捕捉电网的机电暂态过程。PMU屏的出现解决了这一问题。屏内PMU装置的核心是同步采样技术，其采样脉冲由北斗/GPS接收机产生的1PPS秒脉冲信号锁相，确保全网所有PMU的采样间隔严格同步。装置以25帧/秒、50帧/秒或100帧/秒的速率，计算并输出包含幅值、相角、频率、频率变化率的相量数据，每个数据都打上精度优于1μs的绝对UTC时标。

这些数据通过调度数据网实时传输至相量数据集中器，再汇集到WAMS主站。主站利用全网同步的“相量云”，可以绘制发电机功角曲线、监测区域间振荡模式、评估系统惯量、实现扰动源定位（如次同步振荡），并在故障时提供比常规录波更全面的广域视角数据。

二、 同步相量测量屏的作用

构建电网实时动态“全景画像”：提供全网关键节点同步的电压、电流、功率、频率、相角等动态信息，使调度员能实时感知电网的“呼吸”和“心跳”，特别是对低频振荡等动态过程进行可视化监视。

支撑电网安全稳定在线评估与预警：基于实时相量数据，主站可在线计算系统惯量、阻尼，评估静态/暂态稳定裕度，并对失稳风险进行预警，为预防性控制提供决策支持。

大幅提升电网事故分析能力：PMU记录的带高精度时标的动态数据，为复杂电网事故（如振荡、频率崩溃、连锁故障）的反演和分析提供了前所未有的详实证据，可精确还原事件演化时序和影响范围。

为稳定控制提供新手段：基于WAMS的广域阻尼控制、自适应解列控制等，利用PMU提供的全局信息，能更有效地抑制区间振荡、防止稳定破坏。

满足高比例新能源接入的监测需求：新能源并网点配置PMU，可监测其并网性能、评估对系统惯量和振荡特性的影响，是研究新型电力系统动态特性的必备工具。

三、 同步相量测量屏的核心功能

1. 高精度同步测量

绝对同步采样：采样时钟与UTC同步，误差<±1μs，保证全网数据可比性。

高精度相量计算：采用改进的DFT等算法，在非额定频率、含谐波情况下仍能精确计算基波相量。

频率与频率变化率测量：实时计算系统频率及变化率，精度达mHz级。

多通道同步采集：可同步采集多回线路、多台变压器的电压电流，以及开关量信号。

2. 数据记录与输出

实时相量数据流：以C37.118标准格式，高速率（如25/50/100Hz）连续输出相量、频率、模拟量、开关量数据。

动态数据记录：以更高采样率（如1kHz/10kHz）记录故障或扰动前后的详细波形数据，支持Comtrade格式。

连续历史记录：长期循环记录相量、频率等数据，用于趋势分析和事后研究。

3. 通信与管理

高速数据上传：通过电力调度数据网，以C37.118协议将实时数据流上传至PDC。

标准化配置与管理：支持IEC 61850模型，可通过网络进行远程配置、程序升级、状态监视。

守时与对时监测：内置高稳晶振，在卫星信号短时丢失时能保持高精度守时，并监测对时系统状态。

四、 同步相量测量屏的典型应用场景

区域电网联络线及振荡监测断面：在主要区域联络线两侧安装PMU，是监视和控制区域间低频振荡的核心措施。

大型发电厂（特别是水电机组）出线：监测发电机功角相对电网参考点的变化，是评估系统暂态稳定的重要信息。

特高压直流输电受端电网：在受端电网关键节点密集部署PMU，监测直流闭锁等大扰动下的频率、电压动态响应，评估系统承受能力。

新能源高渗透率地区：在新能源汇集站、常规电厂、负荷中心配置PMU，研究新能源并网对系统动态特性的影响，并评估虚拟惯量控制效果。

电网安全稳定在线预警与控制主站：作为WAMS主站的数据源，为各类在线稳定评估、预警和控制应用提供实时、同步的测量数据。

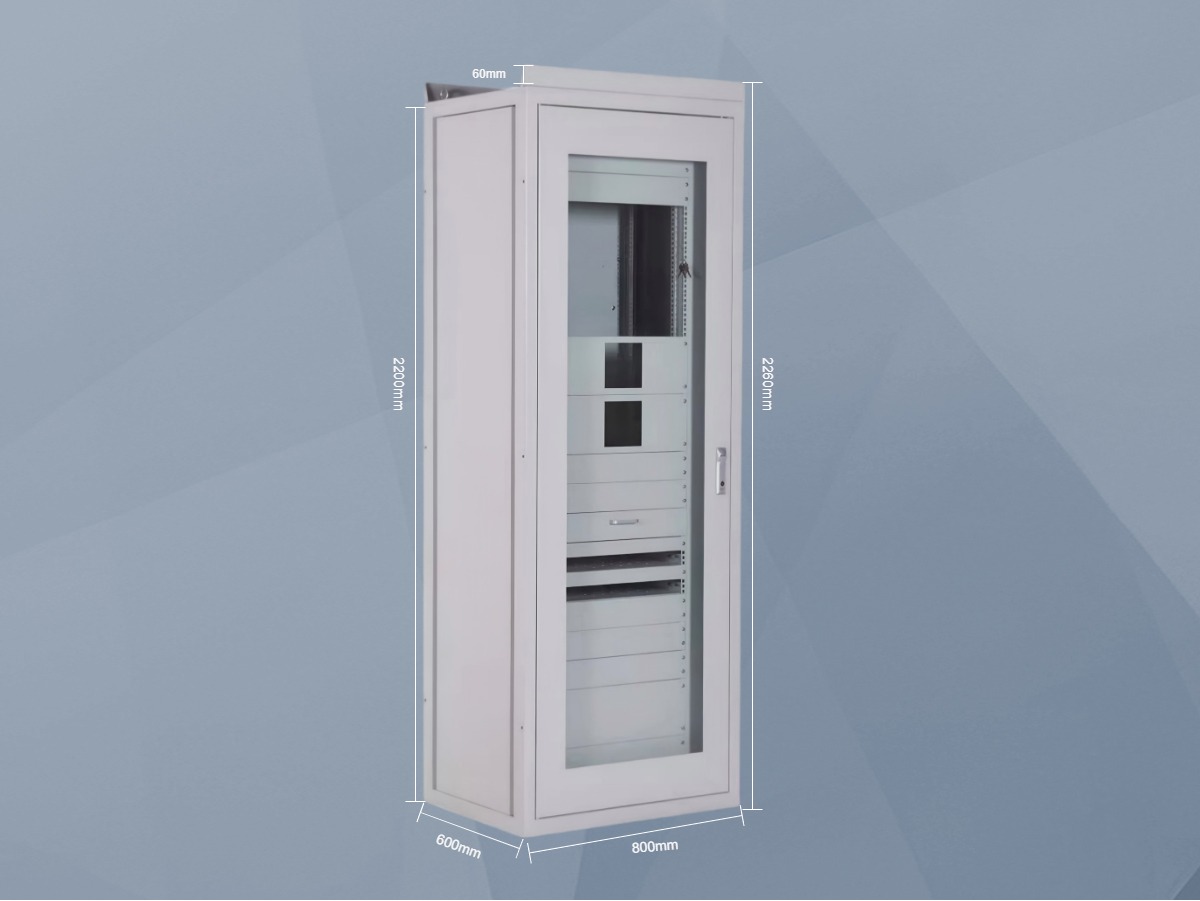

1. 屏体基本规格与尺寸

标准容量：42U（1U=44.45mm）
外部尺寸（高×宽×深）：
标准型：2000mm × 600mm × 800mm（ 600mm / 1000mm）
国网继电保护屏常用型：2260mm（含60mm门楣） × 800mm × 600mm / 1000mm
安装标准：符合 EIA/ECA-310-E 及 IEC 60297 标准，兼容 19 英寸（482.6mm）设备安装
内部有效高度：约 1866.9mm

2. 结构与材质

柜体结构：九折型材或高强度焊接框架，结构稳固，支持并柜安装
材料材质：主体采用优质 SPCC 冷轧钢板
板材厚度：
方孔条（安装立柱）：≥ 2.0mm
框架/横梁：≥ 1.5mm
侧板/门板：≥ 1.2mm - 1.5mm
表面处理：脱脂、酸洗、磷化、静电喷塑；标准颜色通常为 RAL7035 浅灰色或冰灰桔纹（GSB05-1426）

3. 门体与配件

前门：单开/双开钢化玻璃门（带导电屏蔽层）或网孔门，开启角度 ≥110°
后门：双开钢板门或网孔门，便于设备背部维护
门锁系统：三点式锁紧结构或MS828型连杆锁，通用钥匙管理
侧板：可拆卸式侧板，便于并柜后的侧向维护
底部/顶部：底部配有可调支脚和万向脚轮（选配），顶部预留走线孔及风扇单元安装位

4. 电气与环境性能

防护等级：IP30（户内标准型） / IP55（户外或特殊环境型）
接地系统：
配备专用接地铜排（截面通常 ≥ 4mm² 或按需配置）
门与柜体间通过黄绿接地线可靠连接，确保等电位
承重能力：静态承重 ≥ 800kg - 1000kg，满足重型设备装载需求
抗震性能：符合 DL/T 720及 GB/T 18663.2标准，满足 8 度地震烈度设防要求

5. 引用标准

DL/T 720 《电力系统继电保护及安全自动装置柜(屏)通用技术条件》
GB/T 25294 《电力综合控制机柜通用技术要求》
GB/T 19183 《电子设备机械结构 户外机壳》
