AGC控制系统安装在什么地方

很多刚接触新能源场站二次设计的工程师都会问：AGC控制系统安装在什么地方？它不装在逆变器里，也不装在调度端，而是以独立系统（常与AVC合并组屏）的形式安装在场站继保室内。本文从安装位置、接线方式、组网拓扑三个层面，把AGC系统在光伏、风电、储能电站里的部署方式讲清楚。

一、AGC系统的物理安装位置

AGC（Automatic Generation Control，自动发电控制）负责接受调度主站的出力计划指令，分解下发至场站内有功源设备。按DL/T 748与GB/T 40595《发电厂与变电站控制系统技术监督导则》的要求，AGC系统的典型安装方式为：

• 站端主机与操作员站：安装在继保室内的新能源AGC/AVC控制系统屏内，通常与AVC子系统共屏或并屏布置，便于共用对时与电源。
• 通信接口设备：与远动通信屏同室布置，AGC通过远动通道与调度主站交换计划值与实发值。
• 执行层接入设备：分布式布置在逆变器室、箱变或风机塔基控制柜内，AGC不直接替换这些设备，只通过通信总线接入。

一句话概括：AGC"大脑"在继保室的屏柜里，"神经"是全站通信网络，"手脚"是逆变器、风机变流器、储能PCS等执行设备。

二、典型组网拓扑：四层结构

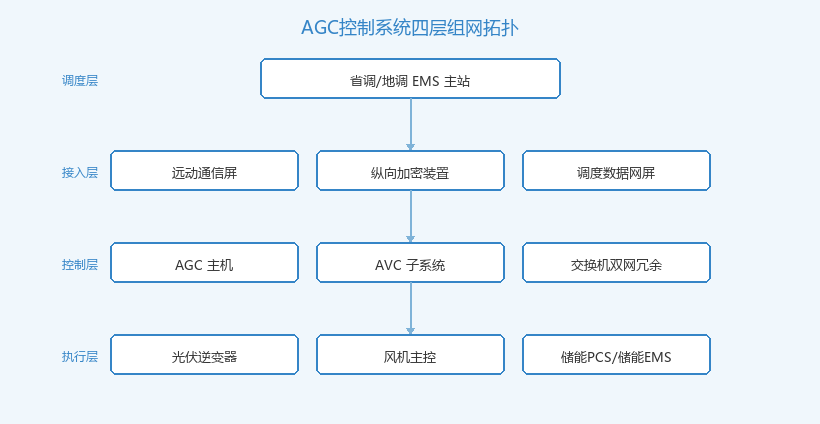

一个标准新能源场站的AGC组网呈四层结构：

调度层与接入层之间通过电力专网通道连接，控制层到执行层普遍采用光纤以太环网，关键节点双网冗余。

三、接线方式：三类接口逐一确认

现场安装调试时，AGC系统的接线可归纳为三类接口：

• 调度通道接口（上行）：AGC经远动通信屏以IEC 60870-5-104规约上送实发功率、接收计划值；涉及纵向加密的场站，加密装置串接在通道中，两端证书需提前申请。
• 执行设备接口（下行）：与逆变器/风机主控/PCS的通信多用Modbus-TCP或104规约，点表要与各设备厂家逐点核对，这是调试阶段最容易出问题的一环。
• 站内辅助接口：包括与计算机监控系统屏的数据交互（共用遥测遥信）、卫星对时接口（IRIG-B或网络对时）、UPS电源接口。有防逆流需求的分布式项目，AGC还要与防逆流装置做闭锁联动接线。

接线顺序建议：先通站内环网与执行设备点表联调，再通调度通道与主站对点，最后做计划值闭环测试——反过来做会因执行层不通而反复返工。

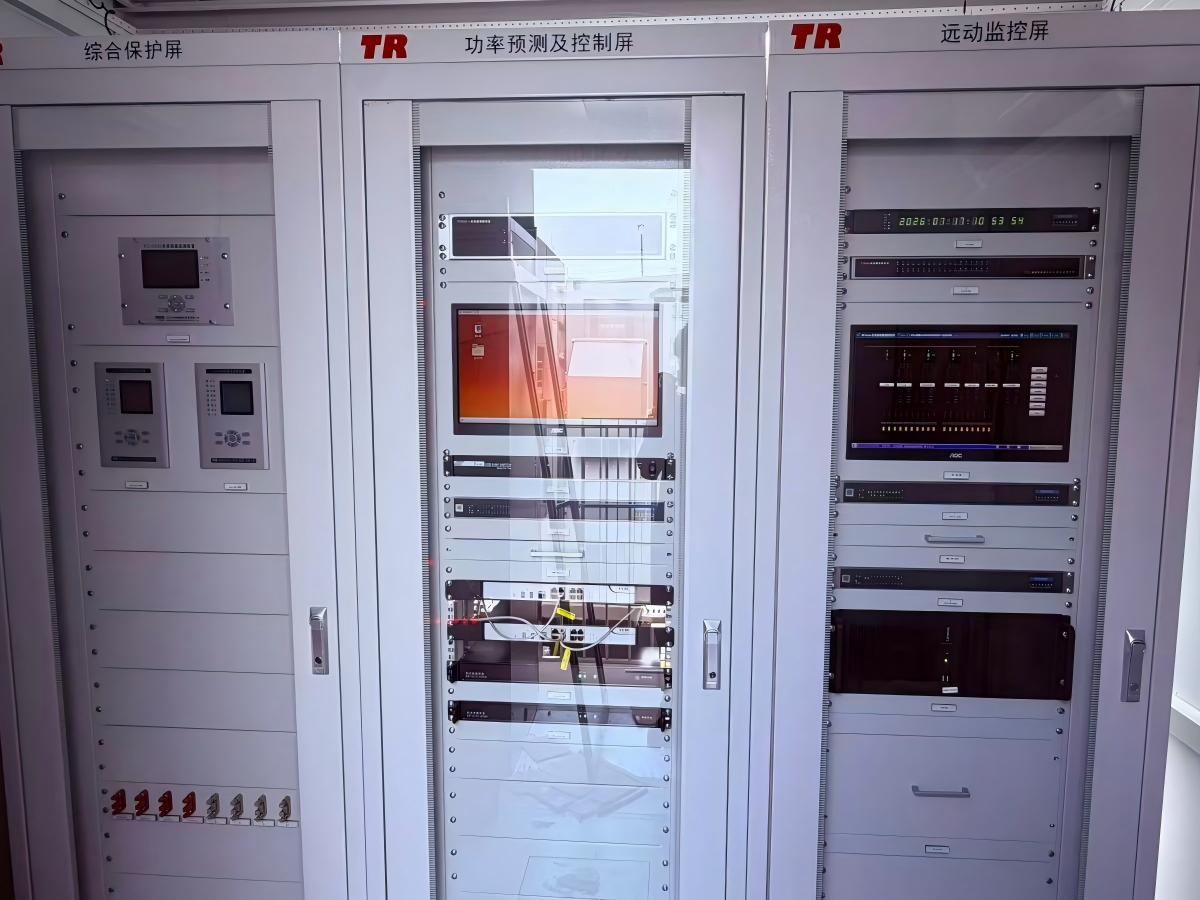

继保室内AGC/AVC控制屏安装现场照片

四、不同类型场站的安装差异

• 集中式光伏电站：逆变器数量多但型号统一，AGC按方阵分组下发指令，组网以环网为主。
• 风电场：风机主控通信协议差异大，常经场站通信管理机规约转换后再接入AGC，调试周期比光伏长。
• 储能电站：AGC指令经储能EMS监控系统分配到各PCS，需考虑SOC约束下的可调容量上送，逻辑最复杂。
• 分布式光伏项目：容量较小，部分地区允许AGC功能由综自后台集成实现，但并网验收前应与调度确认是否需独立配置。

五、安装与验收要点

• AGC屏内主机与执行层网络必须双网冗余，单网故障不得影响调节功能。
• 对时精度满足调度要求（一般优于1ms），防止调节性能考核因时标偏差误判。
• 验收前完成AGC可用率与调节速率、响应时间测试，指标按所属区域"两个细则"考核标准对标。
• 点表版本受控管理，任何点表修改须同步更新调度端备案。

六、总结

AGC控制系统安装在场站继保室的控制屏柜内，通过远动通道上联调度主站、通过站内以太环网下联逆变器、风机与储能PCS，形成"调度—接入—控制—执行"四层拓扑。把握住安装位置、三类接口的接线顺序和各场站类型的差异，并网前的AGC联调就能少走弯路。具体项目的组网设计与点表规划，可结合场站规模请电力自动化解决方案提供商出具专项方案。
