光伏储能AGC/AVC数据链路怎么走
来源：HZVOLT 时间：2026-09-22 16:23:55
光伏储能 AGC/AVC 数据链路怎么走：从调度指令到逆变器执行
AGC/AVC 数据链路是新能源场站功率控制指令落地的关键通道。调度主站的有功、无功目标值，需要经过远动通信屏、站端控制装置、间隔层执行单元，最终转化为光伏逆变器或储能 PCS 的实时调节动作。本文按数据链路剖析型框架，从全链路概览到采集、处理、传输、应用各环节，讲清光伏储能 AGC/AVC 控制系统的数据流、协议转换与可靠性设计要点。
一、全链路概览

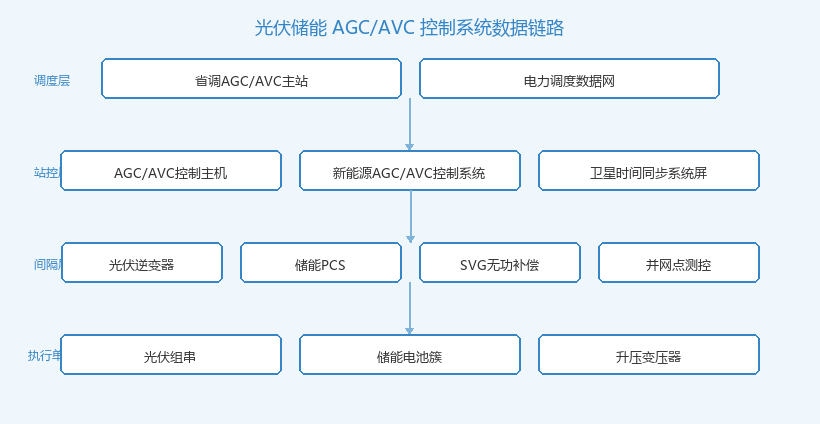

光伏储能 AGC/AVC 控制系统数据链路拓扑示意
光伏储能 AGC/AVC 数据链路可抽象为四层：调度主站层、站控层、间隔层、执行单元层。调度主站下发有功/无功目标值；站控层 新能源 AGC/AVC 控制系统 完成协议解析、功率分配与安全约束；间隔层设备（光伏逆变器、储能 PCS、SVG、并网点测控）接收子指令并执行；执行单元层（光伏组串、储能电池簇、升压变压器）完成能量转换与并网。
| 链路环节 | 关键设备 | 数据内容 | 典型协议 |
|---|---|---|---|
| 调度主站→站控 | 远动通信屏、调度数据网屏 | AGC 有功目标、AVC 电压目标 | IEC 60870-5-104 |
| 站控→间隔层 | AGC/AVC 控制主机、交换机 | 功率分配值、启停命令 | IEC 61850、Modbus TCP |
| 间隔层→执行单元 | 逆变器、PCS、SVG | 有功/无功调节指令 | Modbus RTU/TCP、CAN |
| 执行结果上送 | 测控装置、逆变器、PCS | 实发功率、并网点电压、SOC | IEC 104、IEC 61850 |
💡 链路核心：AGC 解决“发多少有功”，AVC 解决“发多少无功/电压多少”。两者共用调度通道，但目标函数、调节对象、安全约束相互独立。
二、采集环节：信号从哪里来
数据链路的起点是现场量测。光伏逆变器采集组串电压、电流、功率、发电量、故障状态；储能 PCS 采集充放电功率、SOC、SOH、温度；SVG 采集无功输出、电容/电抗状态；并网点测控装置采集母线电压、频率、功率因数、上网电量。这些量测通过 RS485、光纤以太网或 IEC 61850 过程总线汇聚到站控层。
采集精度直接决定控制品质。按 GB/T 19964 与各地调度细则，并网点有功功率测量误差一般要求 ≤±0.5%，电压测量误差 ≤±0.2%。SOC 估算误差需控制在 ≤±5% 以内，否则 AGC 功率分配会出现系统性偏差。
三、处理环节：控制装置如何解析与分配
站控层 新能源 AGC/AVC 控制系统 是数据链路的中枢。它接收远动通信屏转发的调度目标值，结合实时量测、设备状态、安全约束，计算各执行单元的子目标值。功率分配策略通常按等比例、按可调容量比例或按优化算法执行，并叠加 SOC 均衡、设备故障闭锁、功率变化率限制等约束。
处理环节还需完成协议转换：调度侧使用 IEC 104，间隔层设备可能使用 Modbus 或 IEC 61850，控制装置内部维护统一实时库，实现点表映射与数据标准化。异常情况下，如通信中断或设备故障，控制装置应能自动剔除不可用单元，并将闭锁状态上送调度主站。
⚠ 安全约束：储能系统必须设置 SOC 上下限、充放电功率变化率、并网点电压/频率保护闭锁。任何子指令超出边界时，控制装置应拒绝执行或自动限制。
四、传输环节：协议与网络怎么走

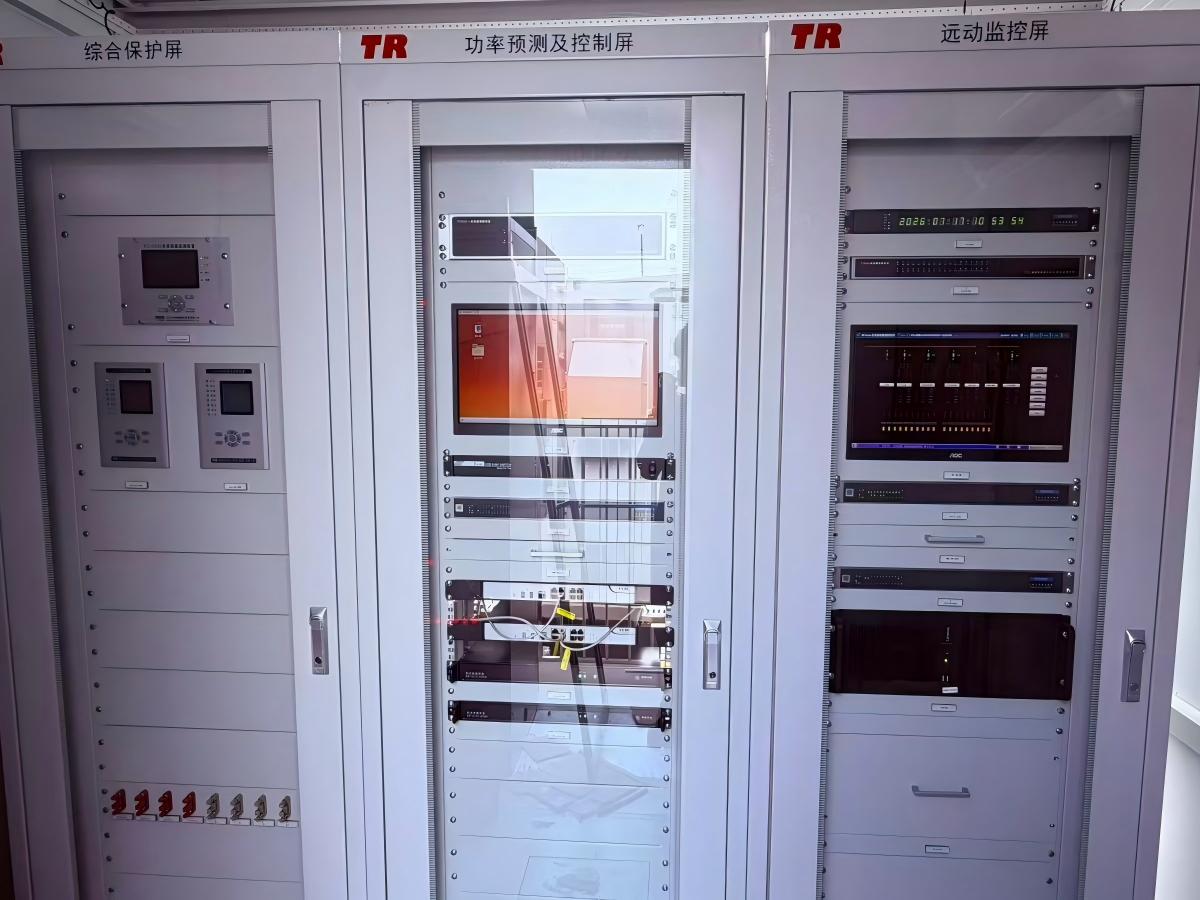

AGC/AVC 控制屏现场照片
调度主站与站端之间的通信必须经过 调度数据网屏 与 电力纵向加密认证系统，形成加密隧道。远动通信屏负责 IEC 104 规约的封装与解析，将调度下发的 ASDU 转换为站内实时库数据点，同时将站端遥测遥信打包上送。
站内网络通常采用双星型冗余拓扑：A 网、B 网物理隔离，关键设备双网卡接入。协议层面，IEC 61850 用于站控层与间隔层之间的快速数据交换，Modbus TCP/RTU 用于逆变器、储能 PCS 等设备的私有协议接入，卫星时间同步系统屏 输出 B 码或 NTP/SNTP 保证全网时钟一致。
传输时延是 AGC/AVC 闭环性能的关键指标。从调度主站下发指令到逆变器/PCS 收到子指令，总链路时延一般要求 ≤3s；其中远动通道时延应 ≤1s，站内网络时延应 ≤100ms。
五、应用环节：主站与后台如何使用数据
调度主站利用上送数据完成实时监视、功率考核、电压控制、统计分析。AGC 考核指标包括响应时间、调节速率、调节精度；AVC 考核指标包括电压控制精度、无功调节范围、调节死区。场站侧 储能 EMS 监控系统 与 光伏云平台 则用于本地能量管理、故障预警、报表生成与运维巡检。
数据应用还涉及功率预测系统。AGC 目标值与短期/超短期功率预测结果联动，可帮助调度提前安排发电计划。上送数据的时间戳精度、完整率、准确率直接影响预测模型训练与考核评分。
六、链路薄弱点与可靠性设计
AGC/AVC 数据链路的典型薄弱点包括：远动通信单通道故障、站内交换机环路风暴、逆变器通信中断、SOC 估算漂移、时钟不同步导致 SOE 错误。针对这些问题，工程上通常采用双平面双通道、环网冗余、断点续传、异常闭锁、统一对时等措施。
| 薄弱点 | 风险 | 设计措施 |
|---|---|---|
| 远动单通道 | 调度失联、考核扣分 | 双平面双通道热备 |
| 站内网络环路 | 广播风暴、通信中断 | RSTP 环网协议、双星型拓扑 |
| 逆变器通信中断 | 功率分配失衡 | 自动剔除、冗余采集 |
| SOC 估算偏差 | 过充过放、寿命受损 | 定期校准、多算法融合 |
| 时钟不同步 | SOE 时序错误 | 北斗/GPS 双模对时 |
📌 可靠性要点：链路冗余不是简单“双机”，而是要做到通道、协议、电源、网络、对时全维度冗余，任一单点故障不应导致 AGC/AVC 功能退出。
七、总结
光伏储能 AGC/AVC 数据链路是一条“调度目标—协议转换—功率分配—设备执行—状态回送”的闭环。掌握每一环节的信号来源、协议类型、时延要求和可靠性设计，是新能源场站调试与运维的核心能力。
📌 总结：AGC/AVC 数据链路的关键是“低时延、高可靠、可追溯”。调试阶段要逐段验证远动通道、站内网络、间隔层协议、执行单元响应；运行阶段要建立链路健康度监测与快速定位机制。
