光伏电站云平台系统配置
来源：HZVOLT 时间：2026-09-21 15:42:49
光伏电站云平台配置清单：数据采集与调度上送设备
光伏电站云平台是光伏电站实现远程集中监控、运行数据汇总与调度信息上送的核心系统。它不仅汇集逆变器、箱变、环境监测等现场数据，还通过远动通信屏与调度数据网屏完成与电网主站的规约对接。本文结合 10MW 级及以上集中式光伏电站典型需求，按配置清单型框架给出从现场感知到调度上送的完整设备清单、组屏方案与并网验收要点。
一、项目边界条件
集中式光伏电站通常以 35kV 或 110kV 升压站并网，装机容量从 10MW 到数百兆瓦不等。容量直接决定云平台服务器性能、采集点规模、远动通道数量以及历史数据存储周期。并网方式分为全额上网、自发自用余电上网两类，调度侧对实时数据上送、功率预测、AGC/AVC 控制的要求依据 GB/T 19964、NB/T 32004 及各省电网新能源并网管理细则执行。
项目边界还需明确：是否配置 新能源 AGC/AVC 控制系统、是否接入功率预测系统、是否配置 光伏防逆流系统。这些因素会显著影响云平台的接口数量、通信协议转换需求以及安全分区设计。
二、系统配置总表

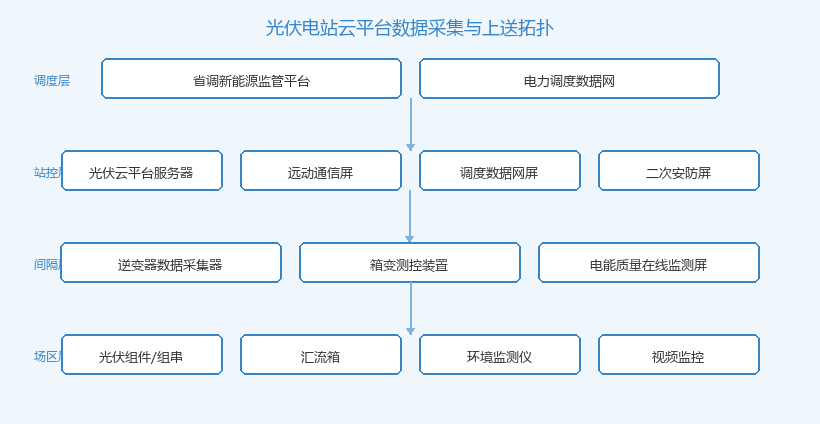

光伏电站云平台数据采集与上送拓扑示意
| 序号 | 设备/系统 | 数量 | 核心作用 | 归属位置 |
|---|---|---|---|---|
| 1 | 光伏云平台服务器 | 1 套（双机） | 数据汇聚、存储、展示、报表 | 站控层机柜 |
| 2 | 远动通信屏 | 1 面 | IEC 104/101 上送调度，四遥转发 | 远动通信屏 |
| 3 | 调度数据网屏 | 1 面 | 双平面路由、纵向加密接入 | 调度数据网屏 |
| 4 | 二次安防屏 | 1 面 | 横向隔离、纵向加密、网络安全监测 | 二次安防屏 |
| 5 | 电能质量在线监测屏 | 1 面 | 谐波、电压偏差、三相不平衡监测 | 电能质量在线监测屏 |
| 6 | 逆变器数据采集器 | 按阵列配置 | Modbus/61850 采集逆变器运行数据 | 箱变/就地 |
| 7 | 箱变测控装置 | 按箱变配置 | 变压器测控、遥信遥测 | 箱变测控屏/就地 |
| 8 | 环境监测仪 | 1 套 | 辐照度、温度、风速、风向采集 | 场区气象站 |
| 9 | 视频监控系统 | 1 套 | 安防、巡检、事故回溯 | 场区/升压站 |
| 10 | 卫星时间同步系统屏 | 1 面 | 全站统一对时，SOE 时间戳 | 卫星时间同步系统屏 |

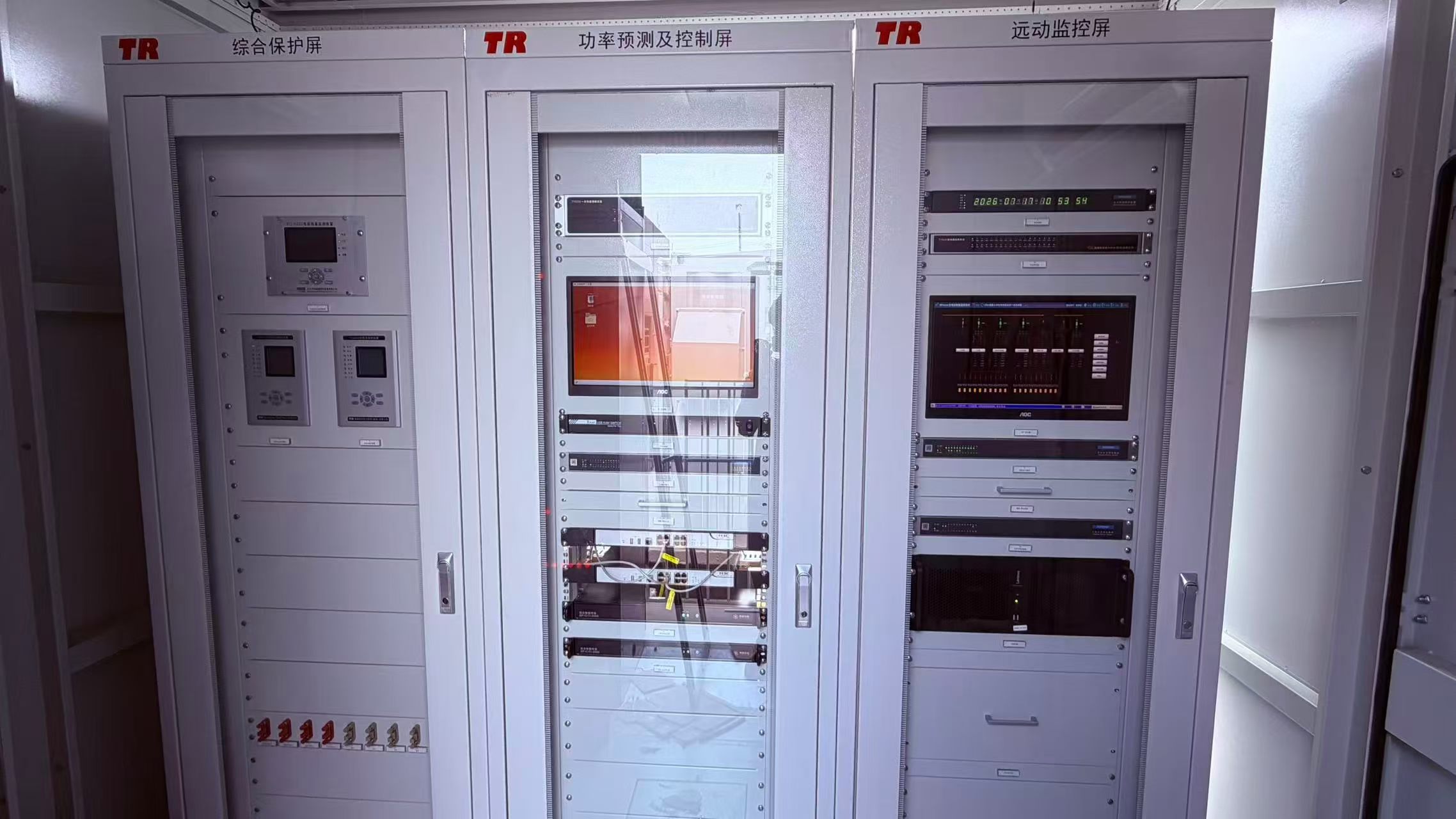

光伏电站云平台机柜
三、关键设备配置要点
光伏云平台服务器：建议采用双机冗余或虚拟化集群部署，CPU 不低于 8 核、内存不低于 32GB、系统盘 SSD + 数据盘按采集点数×存储周期计算。100MW 电站按 5 分钟采样、1 年保留周期估算，数据盘通常需 4TB 以上，并配置 RAID5/RAID10。
远动通信屏：作为站端与调度主站的通信枢纽，需支持 IEC 60870-5-104、IEC 60870-5-101、DL/T 634 等规约，完成遥测、遥信、遥控、遥调四遥转发。宜配置双通道，一平面、二平面各一路，满足调度数据网双平面冗余要求。
调度数据网屏：核心设备包括双平面路由器、交换机、电力纵向加密认证系统。路由器需支持 OSPF/BGP 路由、MPLS VPN，纵向加密装置需具备国密算法、双机冗余、证书管理功能。
二次安防屏：遵循“安全分区、网络专用、横向隔离、纵向认证”原则。生产控制大区与管理信息大区之间配置正向隔离装置；调度数据网边界配置纵向加密装置；站内配置网络安全监测装置，实时采集安全事件并上送。
电能质量在线监测屏：按 GB/T 12325、GB/T 14549、GB/T 15543 监测电压偏差、频率偏差、谐波、三相不平衡、电压暂降等。并网点需独立配置，数据上送云平台与调度主站。
逆变器数据采集器与箱变测控：大型电站通常按子阵或箱变配置采集器，通过 RS485/光纤环网汇总至站控层交换机。通信协议优先采用 Modbus TCP/RTU 或 IEC 61850，确保与云平台协议库兼容。
卫星时间同步系统屏：为全站保护、测控、录波、远动提供统一时间基准。接收 GPS/北斗信号，输出 IRIG-B 码、PPS、NTP/SNTP，对时精度通常要求 ≤1ms。
四、组屏方案与端子分配
站控层建议设置统一通信屏柜组：远动通信屏、调度数据网屏、二次安防屏、卫星时间同步系统屏、电能质量在线监测屏并排布置。光伏云平台服务器可单独成柜或布置在计算机监控系统屏内，与远动通信屏通过站控层交换机互联。
端子分配原则：光缆进线统一接至综合配线屏（ODF），再分路至各屏柜；二次电缆按电压等级、功能分区绑扎；每面屏柜预留 20% 以上 备用端子，便于后期扩容或改造。
五、配置取舍：哪些不能省、哪些可优化
| 配置项 | ≤5MW 分布式 | 10~50MW 集中式 | ≥100MW 大型地面电站 |
|---|---|---|---|
| 云平台服务器 | 可租用云平台 | 单机+备份 | 双机冗余或集群 |
| 远动通道 | 单通道 | 双通道 | 双平面双通道 |
| 电能质量监测 | 可共享关口计量 | 独立配置 | 并网点、集电线路多点 |
| 功率预测系统 | 一般不要求 | 按调度要求 | 必须配置 |
| 环境监测 | 单点气象站 | 单点气象站 | 多点+光功率预测配套 |
六、与验收要求的对应关系
并网验收阶段，电网公司主要核查以下资料与功能：调度通信协议一致性测试报告、远动信息点表、电能质量监测报告、二次安防等保测评报告、网络安全监测接入证明、功率预测系统考核记录、卫星时间同步系统对时精度测试记录。
现场调试还需验证：云平台数据刷新周期一般 ≤5s，遥信变位上送 ≤3s，事件顺序记录（SOE）分辨率 ≤2ms，调度通道可用率 ≥99.9%。这些指标直接决定验收能否通过。
📌 验收提示：配置清单中的二次安防屏、调度数据网屏、电能质量在线监测屏属于并网验收的必查项，缺项会导致验收延期；云平台服务器性能与存储容量需按最终装机容量预留 20% 以上裕度。
七、总结
光伏电站云平台配置不是简单的“服务器+软件”问题，而是从场区感知、站内汇聚到调度上送的系统工程。按项目边界条件选好设备、按组屏方案规范布线、按验收标准补齐资料，才能保证电站顺利并网并长期稳定运行。
📌 总结：光伏电站云平台配置的核心在于“采集全、通信稳、上送准”。本文给出的设备清单与取舍建议可直接用于 10MW 级以上集中式光伏电站的可研与施工图设计。
