新能源AGC/AVC控制系统指令响应异常排查
来源：HZVOLT 时间：2026-09-19 10:14:47
新能源 AGC/AVC 控制系统指令响应异常排查：有功无功调节失效原因分析
新能源场站并网运行后，AGC/AVC 控制系统是接受调度指令、调节有功无功的核心环节。现场最常遇到的异常是：调度主站下发有功或电压指令后，站内设备响应迟缓、无响应，甚至调节方向相反。这类故障若不及时定位，轻则导致调度考核扣分，重则影响电网安全稳定运行。本文结合 GB/T 19963、GB/T 36547 及现场调试经验，从现象到根因逐层拆解排查思路。
一、现场现象与影响
AGC/AVC 控制系统指令响应异常通常表现为四类现象：一是响应超时，调度指令下发后超过 3s~10s 仍未见功率或电压变化；二是响应不到位，实际调节量与目标值偏差超过 ±5%；三是调节反向，电压指令要求升压而 SVG 却发感性无功；四是频繁振荡，功率或电压在目标值附近反复波动。
这些异常对场站的影响显而易见。AGC 响应不达标会触发“两个细则”考核；AVC 电压控制失败可能导致并网点电压越限，进而引发保护动作或电网投诉。因此，现场运维人员需要一套可复制的排查方法，而不是依赖经验逐一尝试。
二、故障树：可能原因分层
按照信号流从调度主站到执行设备，可将故障原因分为四层：通信链路层、控制装置层、参数配置层、执行设备层。每一层都有典型故障点，排查时应由远及近、由软及硬。
| 分层 | 典型故障点 | 影响表现 |
|---|---|---|
| 通信链路层 | 规约不匹配、防火墙拦截、通道中断 | 指令根本未到达站端 |
| 控制装置层 | AGC/AVC 装置死机、对时异常、程序跑飞 | 指令到达但无处理或处理错误 |
| 参数配置层 | 死区过大、极性反接、分配系数错误 | 响应迟缓、反向、不到位 |
| 执行设备层 | PCS/SVG 故障、通信中断、限幅闭锁 | 装置下发指令但设备不动作 |

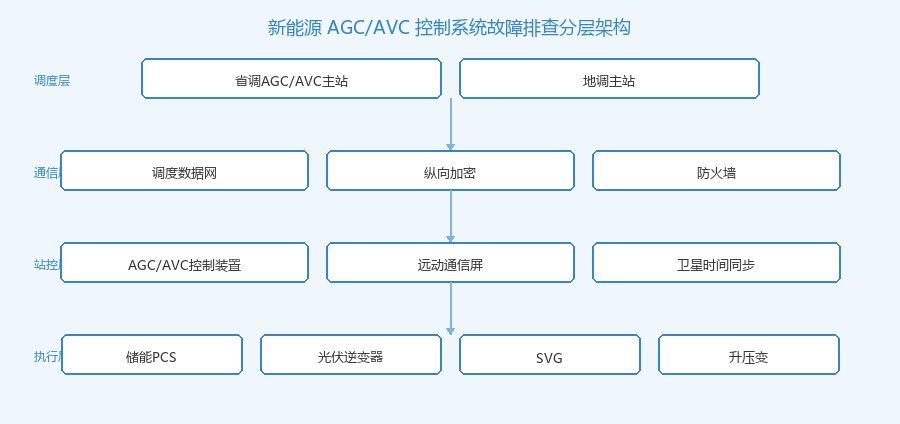

新能源 AGC/AVC 控制系统故障排查分层架构示意
三、逐层定位方法与判据
第一步：确认调度主站是否已下发指令。在 远动通信屏 或 AGC/AVC 控制装置日志中查看 IEC 104/61850 报文，确认主站遥调报文是否到达。若报文缺失，优先排查调度数据网通道、纵向加密隧道、防火墙策略。需要特别关注 电力纵向加密认证系统 的证书有效期与隧道状态，证书过期会导致通道单向中断，表现为只能上送数据、无法接收指令。
第二步：检查站端控制装置是否解析正确。在 新能源AGC/AVC控制系统 人机界面查看当前目标值、实发值、闭锁状态。若目标值与调度不一致，说明规约解析或点表映射有误；若目标值正确但无输出，需检查装置是否处于“就地/闭锁”模式，或 SOC、电压、保护等闭锁条件是否触发。
第三步：核对控制参数与测量极性。重点检查三个参数：调节死区、分配系数、PT/CT 极性。死区设置过大会导致小指令被过滤；光伏逆变器或储能 PCS 的分配系数错误会导致部分设备不响应；PT 极性接反则会造成 AVC 电压闭环反向调节。
第四步：验证执行设备是否收到并执行指令。通过 PCS/SVG 本地面板或通信报文，确认其是否收到 AGC/AVC 装置下发的功率目标值。若收到但不动作，需检查设备自身闭锁条件，如过温、过压、绝缘告警、远方/就地把手位置等。
📌 排查原则：先查“到没到”，再查“对不对”，最后查“动不动”。每一层都应有明确的日志或报文证据，避免凭感觉更换设备。
四、典型案例复盘
案例：某 50MW 光伏电站 AGC 指令响应超时
现象：调度主站下发有功指令后 15s，逆变器总功率仍未变化，调度考核系统报“响应超时”。
排查过程：首先在远动通信屏报文捕获工具中看到 IEC 104 遥调报文已到达，排除通信链路问题；随后在 AGC/AVC 装置日志中发现目标值已解析，但装置输出保持为 0；进一步检查装置状态，发现“远方允许”信号未接入，装置默认处于就地闭锁模式。
根因：现场调试时曾将装置切至就地模式进行本地测试，测试结束后未恢复远方把手，同时 DI 开入回路虚接导致“远方允许”信号丢失。
处理与验证：恢复远方把手、紧固 DI 端子后，重新做阶跃试验，有功响应时间恢复至 2.1s，满足当地调度 ≤3s 的要求。
新能源场站 AGC/AVC 控制屏现场真实照片
五、易误判情形与区分要点
实际排查中有三类情形容易被误判。一是将“死区过滤”误判为“设备故障”，当调度指令变化量小于死区时，装置不输出是正常的；二是将“SOC 越限闭锁”误判为“通信中断”，储能电站中当 SOC 到达上下限时，AGC 会自动限功率；三是将“调度主站指令保持”误判为“站内不响应”，某些调度系统在考核间隙会固定目标值不变。
| 误判情形 | 真实原因 | 区分方法 |
|---|---|---|
| 小指令无响应 | 死区过滤 | 查看装置死区参数与指令变化量 |
| 储能无法充放电 | SOC 越限闭锁 | 查看 SOC 及边界限制状态 |
| 目标值长期不变 | 调度主站未刷新 | 对比主站与站内目标值时间戳 |
| 电压调节反向 | PT 极性接反 | 核对 PT 二次接线与极性标识 |
六、预防措施与运维建议
预防 AGC/AVC 指令响应异常，关键在于“调试期把参数做对、运维期把状态看住”。调试阶段应完成以下工作：与调度主站核对遥调点号、量程、死区；验证 PT/CT 极性与相序；确认各执行设备通信协议与地址；设置合理的 SOC、电压、保护闭锁边界。
运维阶段建议建立日常巡检清单：每日核对调度目标值与站内实发值偏差；每周检查 卫星时间同步系统屏 对时状态，SOE 时间戳误差应 ≤1ms；每月抽查 故障录波屏 记录的异常事件；每季度复核 AGC/AVC 定值单与现场参数一致性。
对于储能电站，还需重点关注 储能EMS监控系统 与 AGC/AVC 控制系统的接口状态，两套系统之间的功率目标值、SOC 信息、设备状态必须保持实时同步，否则会出现 AGC 要放电而 EMS 因 SOC 低闭锁的矛盾。
⚠ 安全提示：排查 AGC/AVC 异常时，若需切换至就地模式或修改定值，必须事先向调度申请退出远方控制，并做好安全措施记录，防止误操作导致考核或保护误动。
七、总结
新能源 AGC/AVC 控制系统指令响应异常并不可怕，可怕的是没有系统性的排查方法。通过“通信链路→控制装置→参数配置→执行设备”四层故障树，可以快速缩小范围、定位根因。现场人员应善用报文捕获、装置日志、SOE 记录等客观证据，避免盲目更换设备或反复修改参数。
从长期运行角度看，规范调试、定期巡检、定值复核是避免同类问题复发的根本。特别是在新能源场站并网考核日趋严格的背景下，AGC/AVC 控制系统的稳定响应已经成为场站经济运行的重要保障。
📌 总结：AGC/AVC 响应异常排查的核心是分层定位、证据先行。通信链路到没到、控制装置对不对、执行设备动不动，三个问题想清楚，绝大多数故障都能迎刃而解。
