局放在线监测系统与无线测温系统怎么选

给开关柜配置状态监测时，几乎每个运维单位都会遇到同一个问题：局放在线监测系统与无线测温系统看起来都是"装在开关柜里的在线监测"，采购目录里常被并列，预算有限时更不知道先上哪一个。本文把两套系统放到同一张桌上逐项对比，最后给出可直接照做的选型决策表。

两者容易混淆，根源在于"三个相同、一个不同"：同属电气设备状态监测范畴、同样安装在开关柜间隔内、同样以在线连续监测替代定期停电试验——但它们盯的故障机理完全不同。开关柜的两大类故障，一类是绝缘缺陷（气隙、受潮、污秽导致局部放电并逐步劣化击穿），另一类是导电回路接触不良（触头氧化、螺栓松动、负荷电流过大导致过热烧熔）。局放监测对准前者，测温监测对准后者，这是理解一切差异的起点。

局放在线监测系统以暂态地电压（TEV）与超声波（AE）传感器为前端，采集柜体内绝缘缺陷放电产生的电磁与超声信号，经特征提取后评估放电类型与劣化趋势，技术依据主要为 GB/T 7354《高电压试验技术 局部放电测量》与 DL/T 417《电力设备局部放电现场测量导则》。它的定位是绝缘状态预警——放电劣化往往在数月内缓慢发展，及早发现可以安排检修避免突发击穿。

无线测温系统则以接触式无线温度传感器为核心，贴装于断路器触头、母排搭接面、电缆终端等发热部位，温度数据无线上送柜内汇聚终端再上送主站。它的定位是过热故障告警——触头过热发展速度快、后果直接（烧熔、短路），测温提供的是分钟级的实时温度与温升速率告警。

两套系统的组网形态不同：局放系统是"多柜共享一台主机"——各柜传感器经同轴电缆接入站内监测主机，主机完成特征计算后经 IEC 104/Modbus 上送综自后台；测温系统是"每柜一个汇聚终端"——柜内传感器与汇聚终端无线组网，各柜汇聚终端再经 RS485/以太网级联上送。两套系统可各自独立上送，也可统一接入状态监测主站，再经 公用测控屏 转发遥测遥信，拓扑如下图：

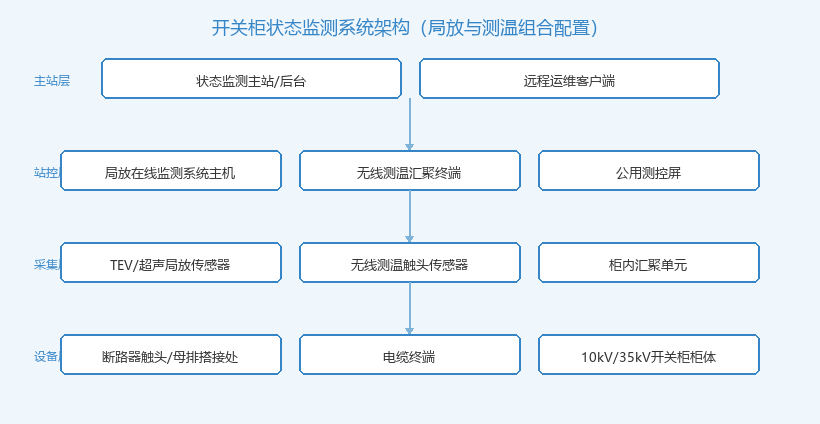

图 1：开关柜状态监测系统架构（局放与无线测温组合配置）

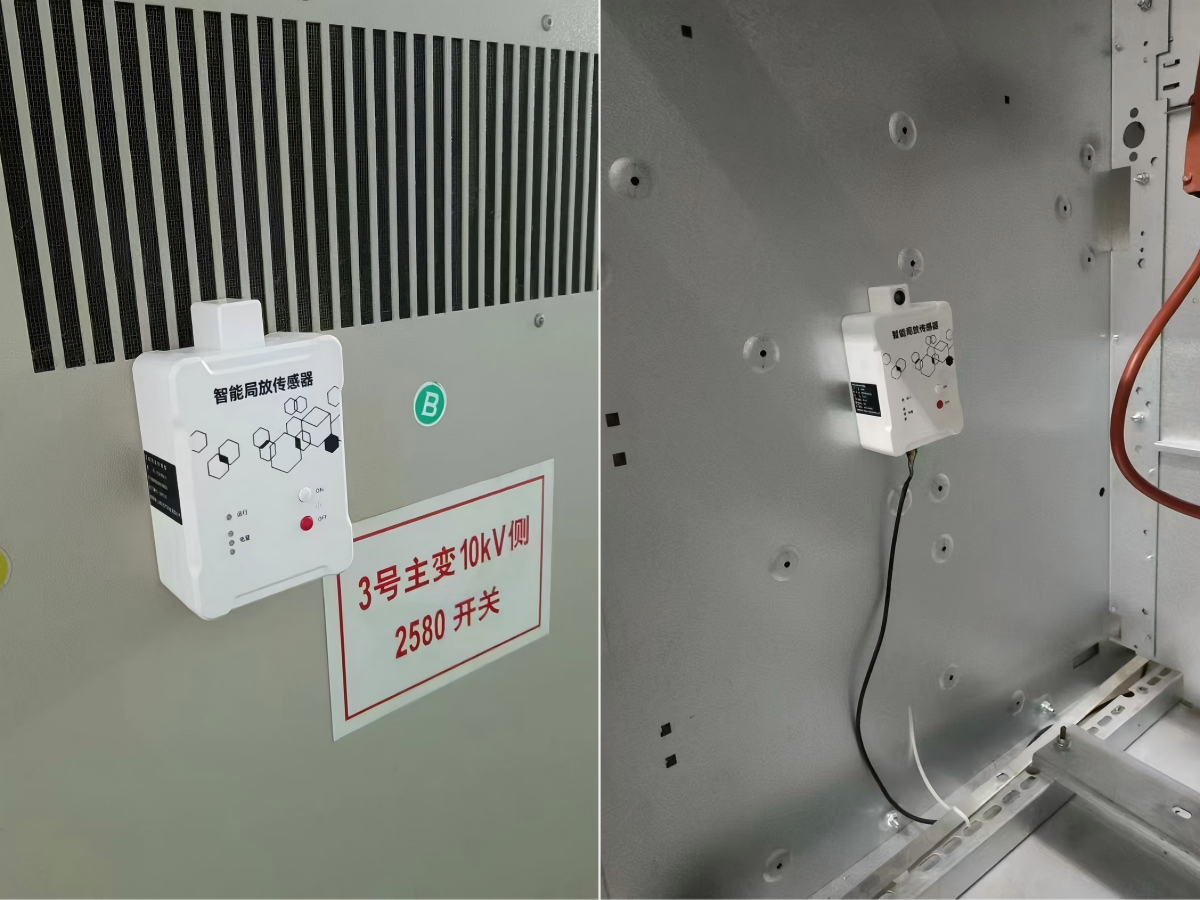

开关柜局放传感器与无线测温触头现场安装真实照片

接线层面的关键差异：局放传感器为有源设备，须从柜内辅助电源取电并注意与照明/加热回路的电源隔离；测温汇聚终端通常只需一组 RS485 总线与电源，改造加装时对原二次回路几乎零改动——这也是它在老站加装中占比更高的原因之一。

两类监测没有绝对孰优孰劣，决策依据只有一条：看本站开关柜的主要故障风险在哪一类。下表给出可直接照做的决策规则：

? 判断规则：先问"这个站的柜子是怕绝缘击穿，还是怕触头烧熔"——柜龄老、环境差、绝缘故障史多，先上局放；负荷重、电流大、过热告警史多，先上测温。两条都占或新建工程，直接组合配置，不要来回纠结。

• 只测温、不测局放：绝缘劣化无预警，突发击穿停运时才发现，损失远超监测投资；
• 只局放、不测温：大电流回路触头过热照样发生，局放数据"一切正常"给了虚假安全感；
• 局放测点随意布置：贴在通风口、金属遮挡面或与邻近柜干扰源过近，背景噪声淹没有效信号，监测形同虚设——测点选择与背景校准必须由专业人员现场完成；
• 测温传感器选型欠考虑：电池供电型未核算寿命（一般 5～8 年需更换），CT 取电型未校验最小负荷电流，导致投运两三年后大面积"掉线"；
• 数据成孤岛：监测数据只存本地主机不接入综自后台与远程主站，告警无人受理。两套系统都应经统一通道上送，并与电能质量在线监测屏、计算机监控系统屏等站内既有系统规划好数据分工，避免重复建设。

局放在线监测系统与无线测温系统不是竞争关系，而是开关柜状态监测的两个互补维度：一个盯绝缘、一个盯发热。选型的本质是识别本站的主导故障风险，再按风险排序分配预算；有条件时两者组合并统一上送，才能形成完整的设备状态画像。

? 总结：记住三句话——柜龄与环境决定绝缘风险，选局放；负荷与电流决定过热风险，选测温；新建与无人值守改造，两者组合一次到位。传感器装得对、背景校得准、数据上得去，监测系统才能真正产生价值。
