计算机监控系统屏

一、计算机监控系统屏产品介绍

计算机监控系统屏是变电站、发电厂等电力场所计算机监控系统站控层的核心承载屏柜，主要用于安装操作员工作站（监控主机）、工业以太网交换机、UPS不间断电源、打印机、通信接口设备等站控层关键设备。本产品严格遵循DL/T 5149-2020《变电站监控系统设计规程》及GB/T 13729-2019《远动终端设备》标准设计制造，屏柜标准尺寸为2200×800×600mm（监控主机/服务器屏柜深度可选用900mm或1000mm），广泛适用于10kV~500kV各电压等级变电站、发电厂、新能源升压站。

屏柜采用钢支架金属外壳封闭式结构，防护等级IP40~IP43，前后开门（前门可选有机玻璃观察窗），屏内设有集中接地铜排（截面≥100mm²）、20W柜内照明、220VAC检修插座、塑料走线槽及可拆卸端子排，操作手柄与指示器距地面0.6~1.8m，完全满足变电站二次设备室环境要求。屏柜由螺栓与预埋基础槽钢固定，顶部设吊环，内外表面经磷化防锈处理，最后喷涂两薄层指定颜色漆面，屏面平整不眩眼。

二、计算机监控系统屏柜核心配置

1. 操作员工作站/监控主机

屏内嵌入式安装工业级监控主机（或操作员工作站），配置高性能CPU、≥16GB内存、≥512GB固态硬盘，预装计算机监控系统软件，实现全站实时数据采集、画面显示、报警处理、操作控制、报表生成等功能。支持双机热备冗余配置，主备切换时间≤2s。

2. 人机交互终端

屏面集成24~27英寸工业液晶显示器（分辨率1920×1080，亮度≥250cd/㎡，视角178°），配套防水键盘与轨迹球/鼠标，构成值班员人机交互界面。显示器采用嵌入式安装，与屏面齐平，美观且防尘。

3. 工业以太网交换机

屏内安装工业级以太网交换机（8~24电口/2~4光口），构成站控层A/B双网，汇聚间隔层保护测控装置、RTU、IED设备数据。交换机支持IEC 61850 MMS、GOOSE、SV报文传输，满足DL/T 860标准要求。

4. UPS不间断电源

屏内配置1~3kVA在线式UPS，为监控主机、交换机、显示器等关键设备提供AC 220V不间断电源。UPS输入兼容站用交流220V及直流110V/220V，断电后维持供电时间≥30分钟（可按需扩展至2小时），确保站控层设备在失去交流电源时持续运行。

5. 远动通信与接口设备

屏内可选装远动通信装置（RTU/通信管理机），支持IEC 60870-5-101/104、IEC 61850、Modbus TCP/RTU、DNP3.0等规约，实现与调度主站的数据交互。装置具备遥测、遥信、遥控、遥调四遥功能，SOE分辨率≤2ms，平均无故障时间（MTBF）≥8760小时。

6. 辅助设备

屏内还配置端子排、继电器、空气开关、柜内照明（20W/220VAC）、检修插座、走线槽、接地铜排（≥100mm²）等辅助元件，并提供打印机挂架、USB接口等扩展接口。

三、计算机监控系统屏产品特点

标准合规：严格遵循DL/T 5149-2020、GB/T 13729-2019、DL/T 1075-2007、JB/T 5777.2-2002等国家标准与行业规程，屏柜尺寸、防护等级、接地要求等均满足强制规范。

结构坚固：钢支架金属外壳封闭式结构，具有适当刚度、自支持，前后开门便于维护；屏内电磁屏蔽设计，保证本系统正常工作且不影响站内其他设备。

防护可靠：防护等级IP40~IP43，全封闭结构，通风孔防灰尘进入，底部电缆入口可封堵，防小动物侵入，适应变电站现场环境。

模块化配置：屏内设备按功能模块化布局，监控主机、交换机、UPS、远动装置等均可独立维护更换；所有额定参数及结构相同的部件能互换。

供电保障：屏内UPS为关键设备提供不间断电源，站控层计算机设备与交流不间断电源供电，其余设备可由站用直流系统供电，确保系统高可用。

扩展性强：屏柜均留有扩展设备的余地，可根据工程需求灵活增加显示器、交换机、通信接口等设备。

四、计算机监控系统屏作用

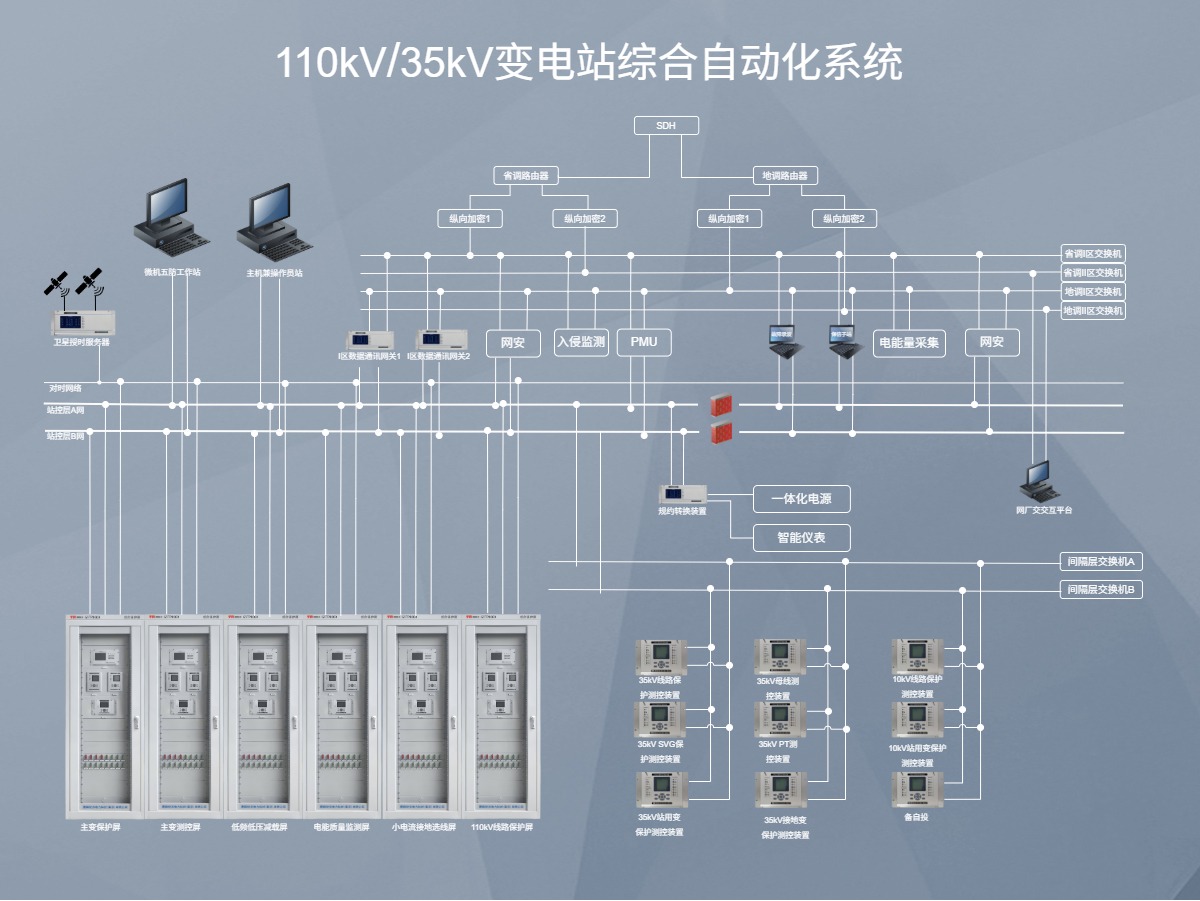

站控层核心载体：作为变电站计算机监控系统站控层的物理承载平台，集中安装操作员工作站、交换机、UPS等核心设备，实现全站数据的集中处理与人机交互。

支撑无人值守：通过屏内监控主机与远动装置，实现变电站遥控、遥调、遥测、遥信功能，支撑"无人值守、少人值班"现代化运维模式。

保障运行连续性：UPS不间断电源确保交流失电后站控层设备持续运行，避免监控中断；电磁屏蔽与防护设计保障设备在强电磁环境下稳定工作。

标准化交付：标准屏柜尺寸与结构，便于设计院标准化设计、工厂预制化生产、现场快速安装，缩短工期，降低工程成本。

五、计算机监控系统屏典型配置清单

六、计算机监控系统屏应用场景

变电站计算机监控系统：10kV~500kV各电压等级新建/改扩建变电站，作为主控室/计算机室站控层核心屏柜。

发电厂计算机监控：水电厂、火电厂、抽水蓄能电站的计算机监控系统操作员站屏柜。

新能源升压站：光伏电站、风电场35kV/110kV升压站二次设备预制舱内的监控屏柜。

水利泵站监控：大中型泵站、水利枢纽的计算机监控系统屏柜，符合水泵站使用环境要求。

轨道交通变电所：铁路、地铁牵引变电所的计算机监控屏柜。

七、技术参数

八、安装尺寸与部署说明

计算机监控系统屏部署于变电站主控室、计算机室或二次设备室内，屏柜标准尺寸为2200mm(高)×800mm(宽)×600mm(深)，监控主机/服务器屏柜深度可选用900mm或1000mm；工程上也常采用2260mm×800mm×600mm规格。屏柜由螺栓与预埋基础槽钢固定，顶部设吊环，前后开门（前门可选有机玻璃观察窗），屏内设有集中接地铜排（截面≥100mm²）、20W柜内照明、220VAC检修插座、塑料走线槽及可拆卸端子排，操作手柄与指示器距地面0.6~1.8m。

屏柜排列与通道要求：主控室/计算机室内屏柜排列应预留操作维护通道，正面通道≥1500mm，背面通道≥800mm，便于运行监视与设备维护。屏柜与墙距离≥800mm，确保通风散热。

布线要求：屏柜底部电缆沟进线，信号电缆与动力电缆分层敷设，间距≥300mm；网络通信线采用超五类及以上屏蔽网线或单模光纤；接地线采用截面≥100mm²铜排，各设备外壳及屏蔽层均可靠接至屏内接地铜排，接地电阻≤4Ω。屏内端子排布置在屏后两侧，设置塑料走线槽，槽盖可分段拆卸。

环境要求：主控室/计算机室温度宜18~25℃、相对湿度45%~75%、无凝露；继电器小室温度5~30℃、相对湿度45%~75%、无凝露。房间应考虑防尘、防潮、防噪声、防强电磁干扰和静电干扰措施，地面宜采用抗静电阻燃材料活动地板。屏柜内主回路带电部分与接地部分隔离，柜体保证通风充分，并能防腐、防小动物侵入。
