一、 上海张江中区76-02地块配电项目为何必须配置故障录波屏

上海张江中区76-02地块作为城市核心区域的重点开发地块,其配电工程对供电可靠性、故障响应速度及运维智能化水平均提出极高要求。在配电网发生短路、接地、电压越限等异常或扰动事件时,若缺乏有效的电气量记录手段,运维人员难以快速判断故障性质、定位故障点,更无法客观评价继电保护与自动装置的动作行为。

为此,本项目在配电系统中配置故障录波屏,作为电力系统的"黑匣子",用于实时监测配电主回路的电气量和开关状态,在故障发生的瞬间以毫秒级响应自动触发录波,完整记录故障前、故障时、故障后全过程的电压、电流等信号波形,为分析事故原因、查找故障点、评价继电保护和自动装置动作行为提供最直接的客观依据。

核心提示:故障录波屏在配电项目中的核心价值,不仅是"记录故障",更是为事故反演、责任划分、运行方式调整提供法定依据,是满足电网调度要求、保障配电系统安全稳定运行的必备设备。
  • 故障报警与波形记录:实时监测配电主回路电气量,异常触发后完整记录三相电压、电流瞬时波形
  • 事故追忆与历史查询:大容量存储录波文件,支持事故反演与历史事件追溯
  • 快速故障定位:基于行波法、阻抗法等测距原理,准确计算故障点到监测点的距离
  • 维修辅助决策:为运维人员排查故障、恢复供电提供科学依据,大幅缩短故障处理时间
    故障录波项目案例
二、 本工程故障录波屏的配置方案与技术参数

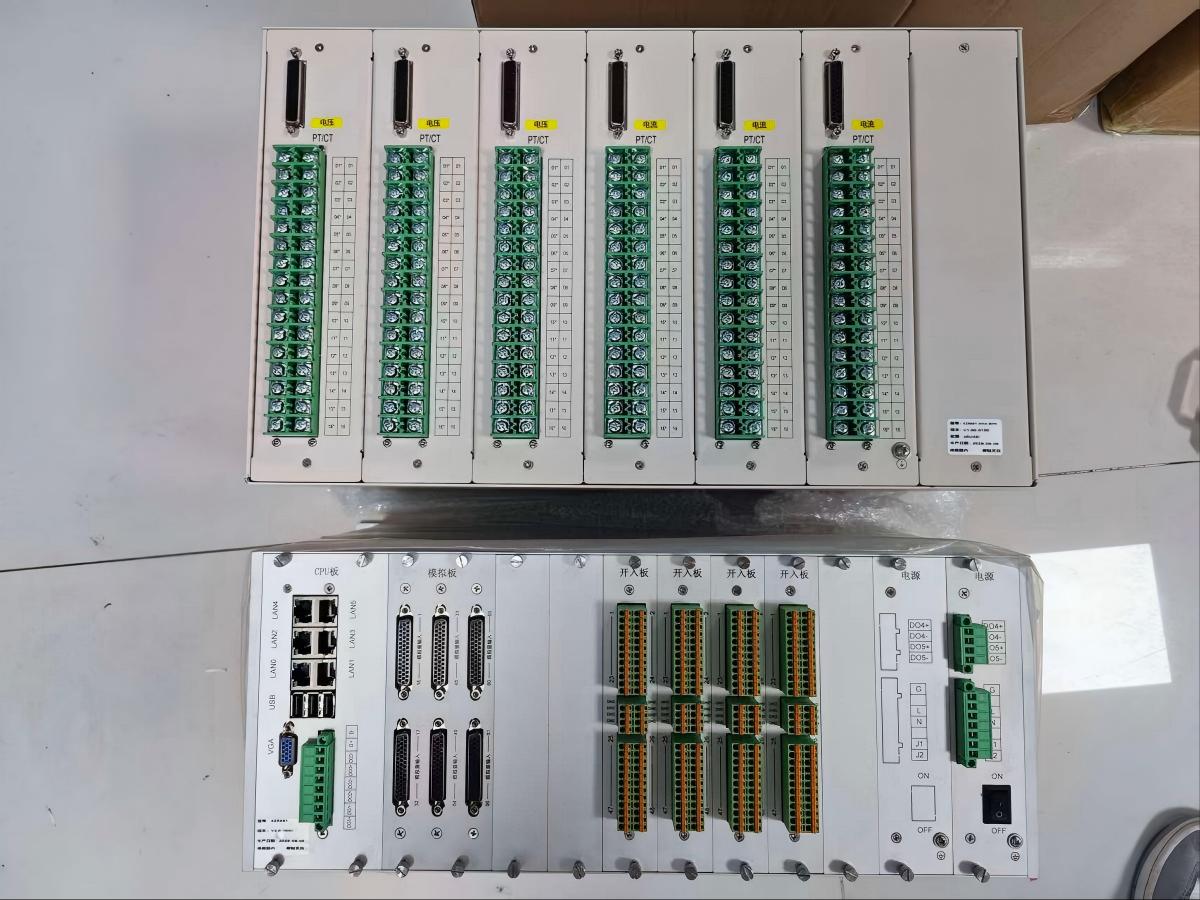

针对张江中区76-02地块配电项目的特点,所选故障录波屏采用标准屏柜集成方案,由信号输入模块(连接CT/PT)、数据采集单元、大容量存储装置及分析输出接口构成集成系统,屏柜尺寸通常为2260×800×600mm,适配配电房空间布局。

技术参数 本工程配置指标
输入电压 AC/DC220/110V,85V~265V宽范围输入
录波长度 28周波(故障时间点前4周波+后24周波)
工作温度 -25℃~+70℃,适应配电房严苛环境
通信接口 RS485/LAN,支持IEC 61850、Modbus等规约
对时方式 GPS/北斗卫星同步,确保μs级时标精度
相对湿度 15%~95%(不凝结)

动态记录装置满足GB/T 14285、DL/T 553所规定的相关技术要求,确保录波数据的合规性、准确性与权威性,满足供电公司验收及调度数据上传要求。

三、 故障录波屏在配电项目中的核心功能优势

1. 双模式记录,全面捕捉暂态与稳态信息
暂态录波在系统发生突变时自动触发,以最高采样率记录故障全过程;稳态记录上电即开始连续循环记录,用于事故预警和趋势分析,数据保存周期通常≥7天。

2. 智能启动与多维判据
支持突变量启动、过限启动、低电压启动、频率越限启动、序分量启动、差流启动等多种模拟量启动方式,以及保护动作接点、断路器位置变位等开关量启动,并支持"与、或、非"逻辑组合,防止频繁启动冲击有效数据。

3. 高级分析与测距能力
支持单端/双端故障测距,测距精度误差≤2%(金属性短路);可分析2~63次谐波含量,实时显示六角图,计算正序、负序、零序分量;COMTRADE标准格式导出,兼容国内外主流分析软件。

4. 无缝接入配电自动化系统
支持IEC 61850(MMS、GOOSE、SV)、IEC 60870-5-103/104、Modbus等主流电力通信规约,实现数据远程上传与共享,为调度部门进行事故反演、责任划分和运行方式调整提供法定依据。

工程价值:张江中区76-02地块配电项目通过配置故障录波屏,将故障定位时间从传统的"人工逐段排查"缩短至"波形数据分析即定",极大提升了配电系统的运维效率与供电可靠性,为地块内重要用户提供坚实的电力保障。
四、 故障录波屏的适配场景与典型用户群体

该故障录波屏方案广泛适用于以下场景:

  • 城市核心地块配电工程:如上海张江中区76-02地块这类对供电可靠性要求极高的城市开发项目
  • 大型工矿企业配电房:重要电力用户的主回路监测与故障分析
  • 变电站与发电厂:不同电压等级变电站的线路、主变故障录波
  • 新能源汇集站:记录风电场/光伏电站并网点在电网电压跌落期间的动态响应特性
  • 城市轨道交通牵引供电:记录直流馈线短路故障波形,分析直流保护动作特性

对于城市核心地块配电项目、大型工矿企业配电房及对供电可靠性要求高的电力用户而言,配置符合GB/T 14285、DL/T 553技术要求的故障录波屏,不仅是满足电网调度要求的并网技术条件,更是提升配电系统运维智能化水平、保障安全稳定供电的关键投资。

五、 故障录波屏的选购与验收要点提示

在故障录波屏的选型与工程验收中,需重点关注以下要点:

  • 装置应满足GB/T 14285、DL/T 553所规定的相关技术要求
  • 电流回路应采用电流互感器保护级二次绕组,录波装置宜接于保护装置、安稳装置之后
  • 屏柜接地、抗干扰措施、直流电源配置需符合验收规范,直流空气开关应采用具有自动脱扣功能的直流开关
  • 二次电缆采用铠装屏蔽电缆,屏蔽层接地应连接在二次接地网上
  • 绝缘检查:用1000V摇表测量各回路对地及相互间绝缘电阻,阻值均应大于10MΩ

上海张江中区76-02地块配电项目故障录波屏的成功应用,为同类城市核心地块配电工程提供了可借鉴的技术方案。在项目选购阶段,建议用户结合自身配电系统电压等级、回路数量、通信规约需求等因素,选择通道容量、采样率、存储容量匹配的故障录波屏产品,并确保厂家能够提供符合供电公司要求的出厂资料、调试报告及全生命周期技术服务。
