电力纵向加密认证系统

一、纵向加密系统的介绍

纵向加密系统（又称纵向加密认证装置）是部署于电力调度数据网络边界的密码安全设备，是实现“纵向认证”安全策略的核心载体。装置串联于调度主站与厂站之间的通信链路上，对跨越安全区的所有网络通信实施基于国密算法的身份认证、数据加密与完整性保护，确保调度指令、遥测遥信、电能计量等核心业务数据在传输过程中不被窃听、篡改或伪造。

系统采用硬件密码模块与嵌入式安全操作系统，内置国密局批准的SM2/SM3/SM4密码算法芯片，支持数字证书双向身份认证与IPsec VPN隧道封装。装置同时集成防火墙功能，可基于IP地址、端口号、协议类型等要素实施细粒度的访问控制策略，实现“加密+认证+访问控制”三位一体的纵深防御，是国家发改委14号令及《电力监控系统安全防护总体方案》明确要求部署的关键安全设备。

二、纵向加密系统产品特点

国密算法硬件加速：内置专用国密密码芯片，支持SM2椭圆曲线公钥密码算法、SM3密码杂凑算法、SM4分组密码算法，密钥协商与数据加密均在硬件安全模块内完成，确保密钥不出芯片。

双向强身份认证：基于PKI/CA数字证书体系，通信双方在建立隧道前相互验证证书有效性，支持在线证书状态查询（OCSP）与证书撤销列表（CRL）检查，杜绝假冒设备接入。

高性能IPsec VPN隧道：支持ESP封装模式与隧道模式，加密吞吐量可达百兆至千兆级别，满足调度数据网实时业务低延迟、高可靠传输要求。支持多条隧道并发建立与独立策略配置。

一体化安全策略管控：集成状态检测防火墙功能，可基于五元组（源IP、目的IP、源端口、目的端口、协议）设置精细化的访问控制规则，实现加密通道内的二次访问过滤。

集中管理与审计：支持通过安全管理平台进行证书分发、策略统一下发、隧道状态实时监控与告警。完整记录设备登录、策略变更、隧道建立/断开、加密异常等全量审计日志。

三、纵向加密系统作用

保障调度数据机密性：对跨越安全区的SCADA遥测、遥信、遥控指令及AGC/AVC调节指令等核心业务数据进行全程加密传输，防止敏感信息被窃听泄露。

防止数据篡改与伪造：基于SM3完整性校验与数字签名技术，确保接收方能够验证数据在传输过程中是否被非法篡改，杜绝虚假指令注入。

实现可信接入控制：通过数字证书双向认证，确保只有持有合法证书的调度主站与厂站设备才能建立加密隧道，阻止未授权设备接入调度数据网。

满足合规监管要求：全面落实“纵向认证”安全策略，满足国家发改委14号令、《电力监控系统安全防护总体方案》及各网省公司对调度数据网加密防护的考核要求。

简化运维管理：支持证书与策略的集中管理、批量下发，配合隧道状态可视化监控与故障告警，大幅降低分布式加密设备的运维复杂度。

四、纵向加密系统核心功能

身份认证与密钥协商：基于SM2公钥密码算法与数字证书，实现IKE主模式下的双向身份认证，并通过ECDH密钥交换协议协商会话密钥，支持PFS完美向前保密。

数据加密与完整性保护：采用SM4对称密码算法对IP数据包进行ESP封装加密，SM3算法计算HMAC完整性校验值，支持隧道模式与传输模式。

访问控制策略：内置状态检测防火墙模块，支持基于源/目的IP地址、端口号、协议类型（TCP/UDP/ICMP等）的精细化规则配置，可设定白名单或黑名单策略。

证书全生命周期管理：支持设备证书的申请、导入、更新、撤销全流程管理，可对接CA认证中心进行在线证书状态查询（OCSP）与CRL下载验证。

隧道状态监控与审计：实时显示每条加密隧道的建立状态、持续时间、收发流量、丢包率等关键指标。完整记录设备运行日志、操作日志与安全事件日志，支持Syslog上报至集中审计平台。

五、纵向加密系统应用场景

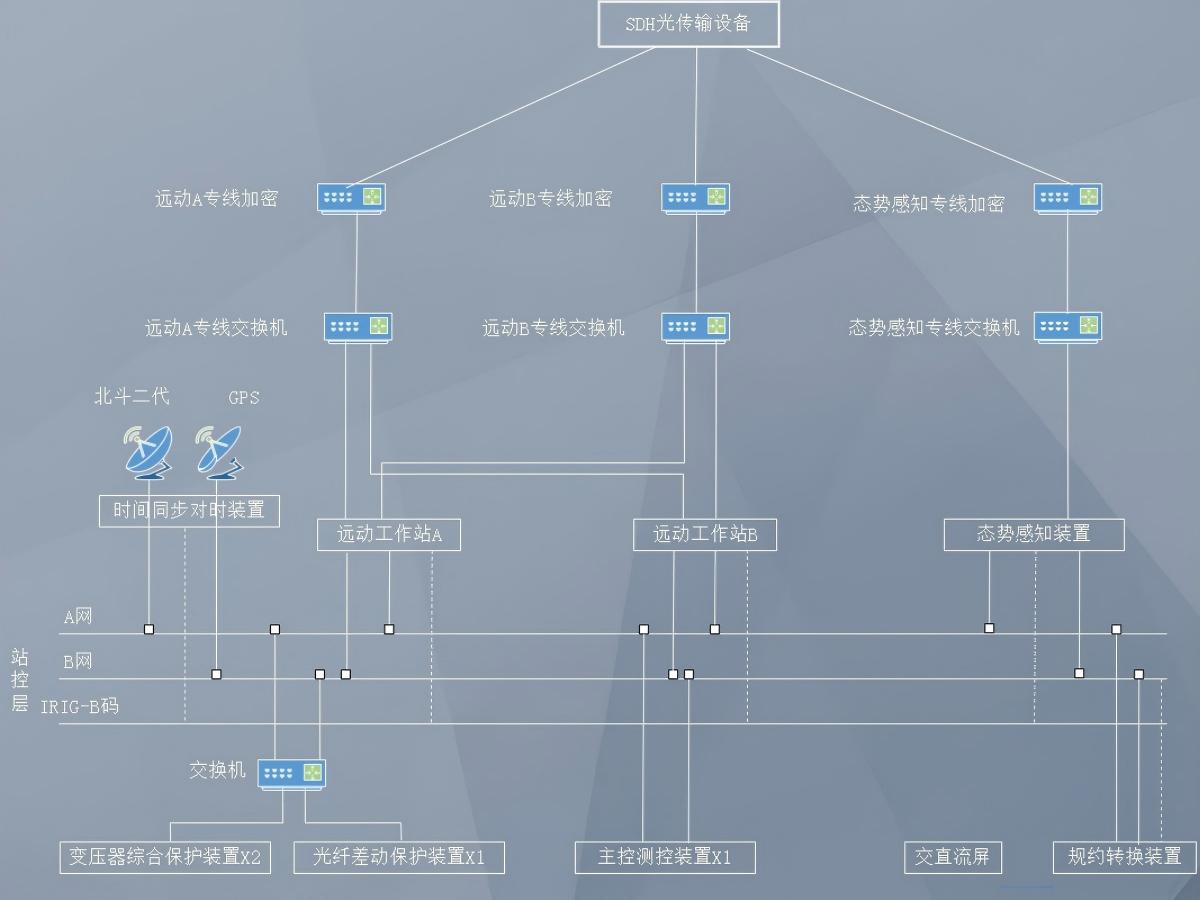

调度主站与变电站远动通信加密：在调度主站侧与各变电站侧分别部署纵向加密装置，对IEC 60870-5-104、DNP3等远动规约报文进行加密传输，保障遥控、遥测指令安全。

发电厂并网点纵向防护：在火电、水电、核电等发电厂的调度数据网接入侧部署，加密AGC/AVC调节指令与PMU同步相量测量数据的上传通道。

新能源场站集中监控加密：在光伏电站、风电场升压站侧部署，加密SCADA监控数据与功率预测数据向集控中心的传输链路，防止数据被截获篡改。

配电自动化系统安全接入：在配电主站与配电终端（DTU/FTU）之间的通信链路部署，加密配电自动化遥信遥测数据，防止非法终端接入。

跨区域调度数据网互联：在各级调度中心之间的骨干互联链路部署，实现跨区域调度数据交换的加密保护，防止敏感信息在广域网传输中泄露。

六、纵向加密系统技术参数

七、纵向加密系统安装尺寸与部署说明

纵向加密系统为标准机架式硬件设备，部署于电力调度数据网边界。根据网络规模与性能需求，提供不同规格的硬件平台供选择。

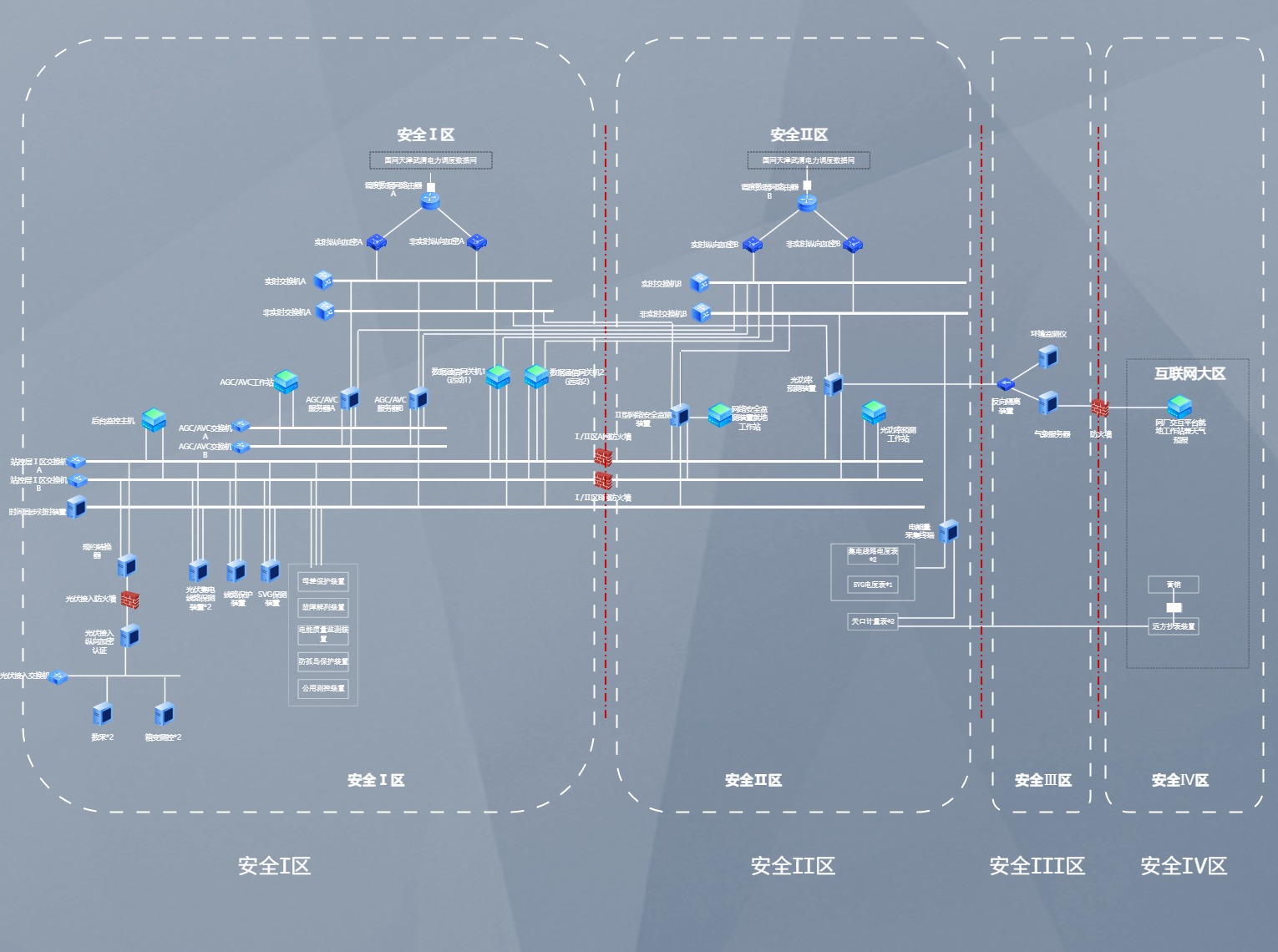

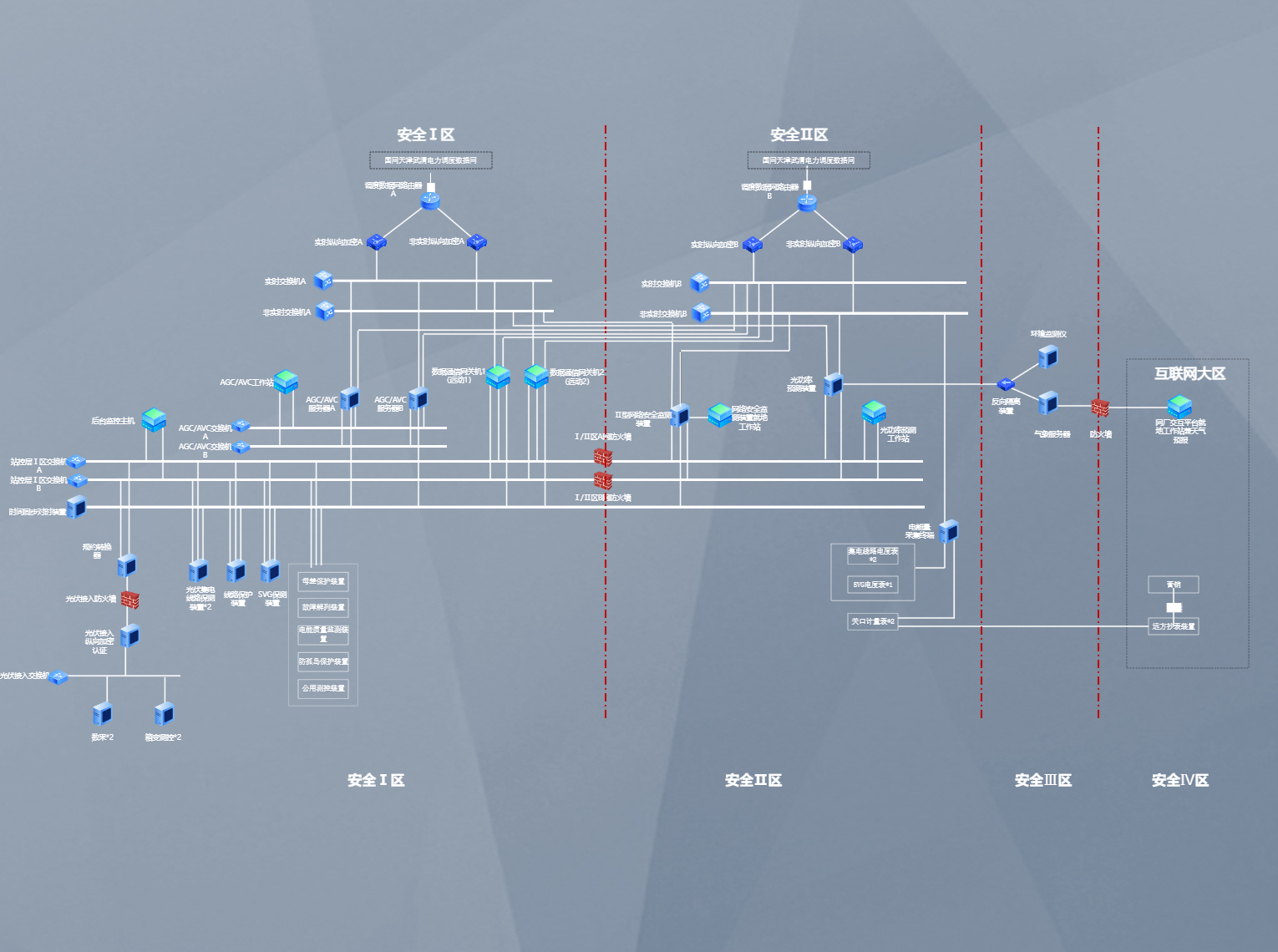

网络部署要求：设备串联于调度数据网边界，建议采用“主备双机热备”部署模式，两台设备分别连接主/备交换机，通过VRRP/心跳线实现故障自动切换。设备管理口接入带外管理网络，与业务口物理隔离。
