故障录波屏数据流解析
来源：HZVOLT 时间：2026-09-14 21:35:24
故障录波屏数据流解析：从模拟量采样到保护主站调取波形
故障录波屏是变电站感知层的"黑匣子"，但多数用户只看到屏面与指示灯，并不清楚一次侧模拟量经若干环节后，如何变成调度主站能调取的 COMTRADE 文件。本文按"采集—处理—传输—应用"四个环节，完整还原故障录波屏的数据流链路，并在第六节给出每一环失效后的可靠性设计与冗余方案。
一、全链路概览
一次设备（CT/PT、断路器）→ 二次回路（电缆/屏蔽线）→ 录波装置（模拟量/开入量采集 + A/D + CPU）→ 站控层（交换机/规约转换）→ 调度数据网（纵向加密/路由器）→ 调度主站（保护信息主站/故障分析系统）。

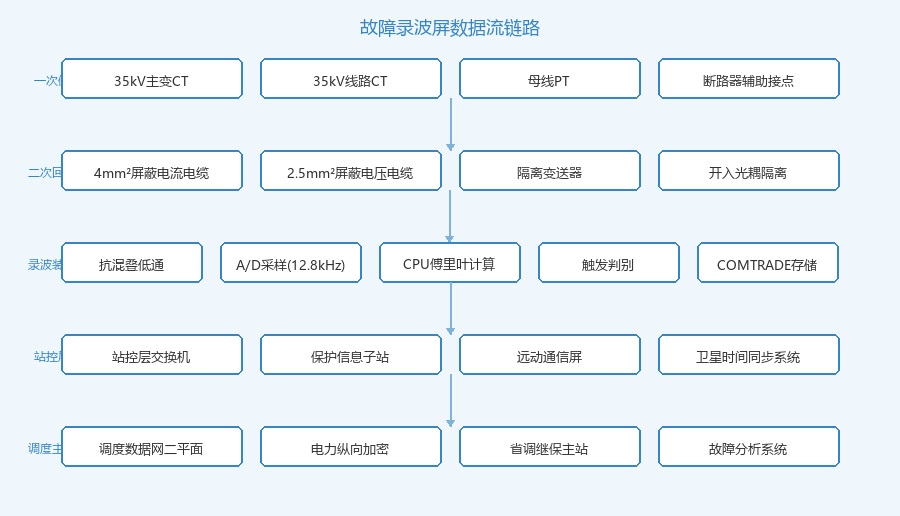

故障录波数据流链路：一次侧 → 二次回路 → 录波装置 → 站控层 → 调度主站
这条链路每一段都可能引入误差或断点；判断录波数据是否可用，必须回到每一段的物理参数与时序对齐上。DL/T 553 与 GB/T 14285 要求电力系统动态记录装置采样率不低于每周波 80 点（稳态）+ 256 点（暂态），A/D 分辨率不低于 16bit，时标同步误差 ≤1ms。
二、采集环节：信号从哪里来
录波装置采集的信号分为模拟量与开入量两类，对应不同的二次回路与变换器。
2.1 模拟量采集
模拟量取自保护 CT 与 PT 二次侧。35kV 线路保护常用变比为 600/5（电流）、35kV/√3/0.1/√3（电压）；主变差动保护有多个绕组，每个绕组各占一路模拟通道。一台录波装置典型配置：32 路模拟通道（含 8 路电压、24 路电流），可覆盖 1 台主变+2 回 35kV 线路+1 段母线 PT 的全量采集。
- 二次电缆：电流回路 4mm² 屏蔽双绞，电压回路 2.5mm² 屏蔽；强电与弱电分槽敷设，单端接地抑制共模干扰。
- 隔离变送器：将 5A/100V 信号变换到录波装置 A/D 接受的 ±10V 或 ±5V 范围；隔离耐压 ≥2000V。
- 抗混叠低通滤波：采样前必须限制输入信号带宽至采样率的 1/2 以下，防止高频分量折叠到低频产生失真。
- 同步采样脉冲：多装置同步录波依赖外部秒脉冲或 IRIG-B 码对时，无对时将无法做跨装置波形拼接。
2.2 开入量采集
开入量来自断路器/隔离开关辅助接点、保护动作接点、关键设备状态。开入通道典型配置 64~128 路，按 24V/110V/220V 分压采集，公共端统一。光耦隔离耐压 ≥2500V。每路开入要单独配置软件防抖滤波（一般 1~5ms），防止辅助接点抖动产生虚假变位。
📌 经验数据：35kV 单母线接线一台主变+两回进线+一段母线 PT，开入量典型配置：断路器位置 4 路（2 进线+1 主变高+1 主变低）、隔离开关位置 8 路、保护动作信号 16~24 路（含差动、后备、非电量等）、告警信号 16 路。
三、处理环节：装置内部如何计算与判断
故障录波装置 CPU 收到 A/D 采样数据后，按"实时计算—触发判别—分段记录"三步走。
3.1 实时计算
对每个工频周期（20ms）的采样点做傅里叶变换，提取基波有效值与各次谐波分量；同时计算有功、无功、频率、序分量（正序/负序/零序）。计算结果进入触发判据环节。
3.2 触发判别
典型启动判据包括：电流突变量启动（ΔI）、电流越限启动、过电压/欠电压启动、频率越限启动、谐波越限启动、开入变位启动、手动启动、远方启动。每条判据可独立投退，并设有定值与延时。任一启动条件满足即进入录波状态。
录波按"分段记录"：A 段（故障前）≥100ms，B 段（故障中）≥1s，C 段（故障后）≥1s，D 段（最长延续，可达 10s）。记录时间越长、采样率越高、文件越大，需要考虑存储容量。典型配置存储 ≥32GB，可保存 ≥2000 条故障记录。
3.3 数据压缩与命名
记录数据按 COMTRADE（IEEE C37.111）标准格式保存，含 .cfg（配置文件）+ .dat（采样数据）。命名规则按 GB/T 26864：YYYYMMDDhhmmss_装置ID_故障类型.dat，方便调度侧自动化归档与检索。
四、传输环节：协议与网络怎么走
录波数据从装置到主站需要穿过站控层、调度数据网、电力监控系统安全分区三道关卡。
4.1 站内通信
站内多采用 IEC 61850/MMS 通信，录波装置作为 IED 接入站控层交换机；同时支持传统 IEC 60870-5-103 规约。MMS 通道上传录波简报（故障时间、类型、持续时长），103 通道用于保护动作事件等。
站内有两类典型的"再上传"链路：
- 保护信息子站链路：保护信息子站轮询录波装置，接收故障简报后，按 DL/T 624 转送至省调继保主站。
- 直接调度上传链路：录波装置自身接调度数据网二平面，按 103/61850 把 COMTRADE 文件直接上送保护信息主站，常见于 110kV 及以上重要变电站。
4.2 跨网传输
跨调度数据网必须经过电力纵向加密认证装置；上传文件较大（单条故障约 1~10MB）时，需在装置侧压缩并切片传输。链路中断时本地缓存，未上传事件应能保留 ≥72 小时。

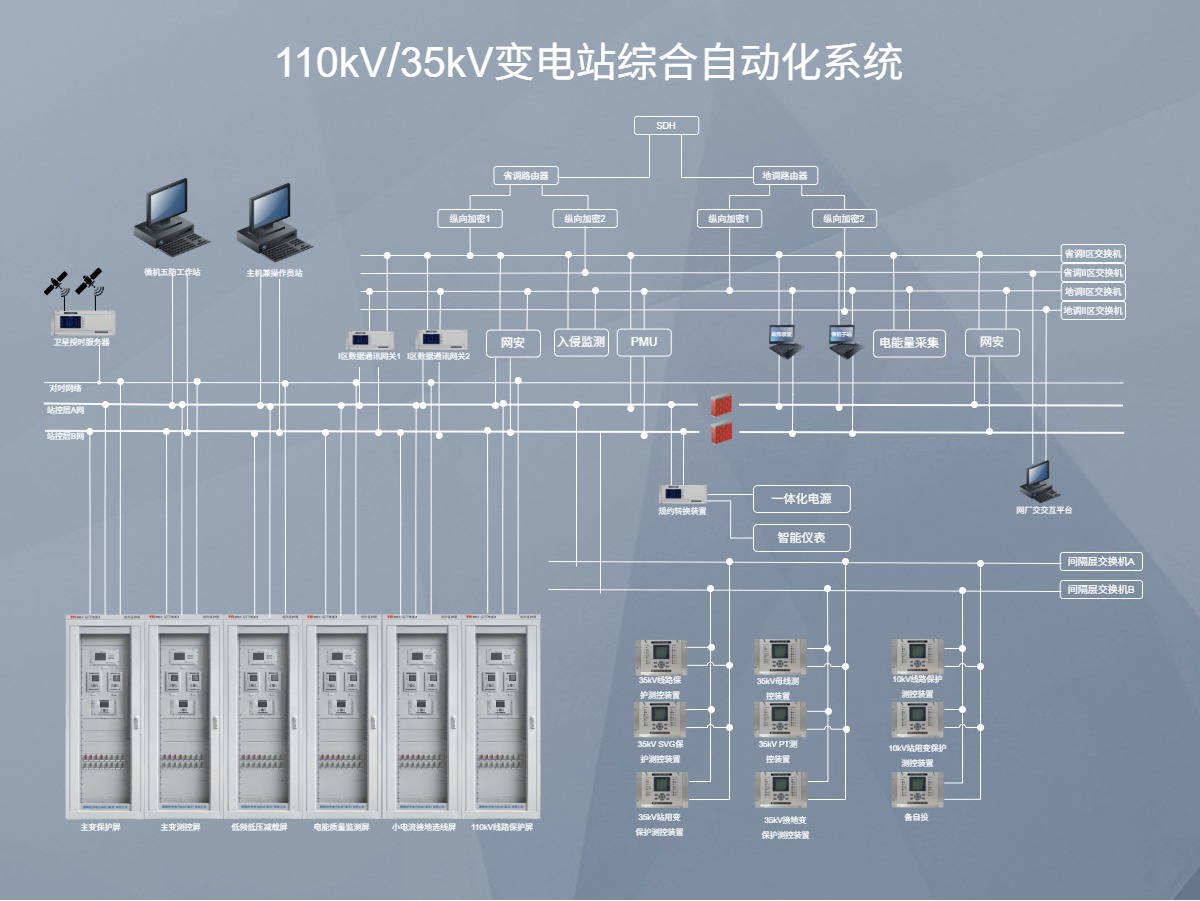

故障录波站内通讯拓扑图
五、应用环节：主站如何调取与使用
调度主站调取录波数据的方式分为主动调取与被动接收。主动调取指调度侧按装置 ID 主动发起文件传输请求，被动接收指录波装置主动推送。
典型应用场景包括：故障分析（测距、选相、判别保护动作正确性）、涉网事件取证（电铁、电弧炉等谐波源事件）、反事故演练（基于历史录波数据复演）、保护定值校核（基于实测电流/电压反推保护动作特性）。每一条场景都依赖数据完整性、时标一致性、波形精度三项指标。
💡 工程提示：很多用户拿到录波文件发现"波形偏移"或"通道错位"，原因常常不是装置问题，而是录波装置对时与保护信息子站对时不同步，或调度数据网链路延时未补偿。建议在投运前做一次"秒脉冲对齐测试"——同一故障从两台装置取数，波形相位应一致。
六、链路薄弱点与可靠性设计
全链路每一段都可能成为单点故障，下表列出常见薄弱点、失效后果与可靠性设计：
| 环节 | 薄弱点 | 失效后果 | 可靠性设计 |
|---|---|---|---|
| 二次回路 | CT 二次开路/PT 短路、屏蔽破损、接地点断开 | 失真、缺相、保护误动 | 定期绝缘与接地检查，二次回路标识 |
| 录波装置 | A/D 失效、CPU 死机、存储损坏 | 漏录、录波中断 | 关键变电站双装置冗余（主备机） |
| 对时系统 | 主时钟单点、天线故障 | 多装置波形相位错位 | GPS+北斗双星、主备时钟自动切换 |
| 站内通信 | 交换机单点、网线松动 | 主站收不到录波文件 | 站控层交换机双网口、关键链路 PRP/HSR |
| 调度数据网 | 单平面、纵向加密故障 | 上传中断 | 双平面、双加密冗余 |
| 保护信息子站 | 单台子站 | 录波+保护信息整体失效 | 配置冗余子站或升级为分布式 |
⚠ 链路可靠性提示：故障录波数据的"丢失"往往不是单点，而是多环叠加——对时失同步 → 波形错位 → 主站判定无效 → 退回重传。投运前必须做"全链路联调"，从二次回路加模拟量、模拟保护动作、观察主站收到的文件，三段都验证才算闭环。
七、总结
故障录波屏的数据流链路跨越一次侧、二次回路、装置、站控层、调度数据网、调度主站六个层次，每一层都有明确的物理接口与时序对齐要求。读懂这条链路的设计人员能在出现"录波数据异常"时快速定位故障段——是二次回路、装置、对时还是通信链路；也能在做选型与组屏时，把冗余设计落实到每一环。
