35kV光伏升压站综合自动化系统配置清单与验收要点
来源：HZVOLT 时间：2026-09-14 21:30:04
35kV 光伏升压站综合自动化系统配置清单：设备归属、组屏方案与并网验收
35kV 光伏升压站是分布式与大中型集中式光伏接入电网的常见电压等级，单座 30~100MW 项目的设备数量可达 50~80 台，屏柜 8~14 面。本文按项目边界条件、系统配置总表、关键设备配置要点、组屏方案、配置取舍、验收对应关系六个维度，给出一份可直接用于设计与采购的 35kV 光伏升压站综合自动化系统配置清单，并对应到 GB/T 19963.1、GB/T 19964、DL/T 584 等标准条款。
一、项目边界条件
配置清单必须先固化五项边界条件，否则后续组屏与验收容易反复返工：
- 电压等级与主接线：35kV 单母线/单母分段；高压侧 1~2 回进线，低压侧 0.4kV/10kV 集电线路若干回。
- 装机容量与并网方式：常见 30/35/50/60/100MW；并网点位于 35kV 侧，按 T 接或专线接入系统变电站。
- 调度归属：10MW 及以上一般归地调（省调备案）；10MW 以下多由县调/配电自动化主站管理，决定通信通道与规约。
- 调度考核要求：是否纳入 AGC/AVC 调节、是否需要一次调频、是否要求功率预测；不同省份罚则差异大。
- 安防分区与等保级别：默认电力监控系统等保 2.0 三级；决定是否需要独立二次安防屏、电力纵向加密认证装置、网络安全监测系统、主机安全加固系统等。
📌 经验数据：30~50MW 项目典型屏柜 8~10 面，50~100MW 项目 11~14 面，含主变保护屏、35kV 线路保护测控屏、公用测控屏、计算机监控系统屏、远动通信屏、调度数据网屏、电能质量在线监测屏、二次安防屏、卫星时间同步系统屏、光伏防逆流系统、新能源 AGC/AVC 控制系统、防孤岛保护屏、电能量计量屏等。
二、35kV 光伏升压站综自系统配置总表
按"间隔—屏柜—设备—数量—作用"四列汇总，便于采购清单与技术协议对账。设备名称后的"*"为冗余/双套配置项，按项目规模与调度要求取舍。
| 间隔/功能 | 归属屏柜 | 关键设备 | 数量 | 作用 |
|---|---|---|---|---|
| 主变压器 | 主变保护屏 | 主变差动保护测控装置、后备保护测控装置、非电量保护装置、操作箱 | 1+1+1+1 | 主变区内故障快速切除、过流后备、瓦斯/压力保护 |
| 35kV 进线 | 线路保护测控屏 | 线路保护测控装置（含三段过流、过负荷、检同期重合闸） | 1~2 | 35kV 线路故障切除与同期合闸 |
| 35kV 母线 PT | 公用测控屏 | PT 并列/重动装置、母线测控装置 | 1+1 | 母线电压采集、PT 二次并列与重动 |
| 并网点/防逆流 | 防孤岛保护屏 | 防孤岛保护装置、光伏防逆流系统主机（按容量选型） | 1+1 | 频率/电压越限跳闸、反送电检测 |
| AGC/AVC 调节 | AGC/AVC 调节屏 | 新能源 AGC/AVC 控制系统主控单元 | 1（双机冗余*） | 接收调度有功/无功指令并分配 |
| 功率预测 | 功率预测屏 | 光功率预测服务器、纵向加密、防火墙 | 1+1+1 | 按调度要求上送短期/超短期预测 |
| 调度上行 | 远动通信屏 | 远动装置、通讯管理机、工业交换机、对时 B 码分配器 | 2+1+2+1 | 四遥上送与协议转换 |
| 调度数据网 | 调度数据网屏 | 路由器 2 台、交换机 2 台、电力纵向加密认证装置 2 台 | 2+2+2 | 双平面调度数据承载与加密 |
| 故障录波 | 故障录波屏 | 故障录波装置、对时单元、交换机 | 1+1+1 | 故障波形记录与上传 |
| 电能质量 | 电能质量在线监测屏 | A 类电能质量在线监测装置 | 1~2 | 谐波/闪变/电压偏差在线监测 |
| 电能量计量 | 电能量计量屏 | 关口电能量采集终端、电能表 | 1+2 | 上网电量/下网电量分时计量 |
| 对时 | 卫星时间同步系统屏 | 主时钟、B 码扩展、SNTP 服务器 | 1+1+1 | 全站统一对时，误差 ≤1ms |
| 二次安防 | 二次安防屏 | 横向隔离装置 2 台、纵向加密 2 台、网络安全监测装置 1 台、日志审计 1 台 | 6 | 横向隔离/纵向认证/网安监测 |
| 站控层 | 计算机监控系统屏 | 监控主机（双机热备）、操作员站、工程师站、打印机 | 2+1+1+1 | 站控层 SCADA 与运维 |

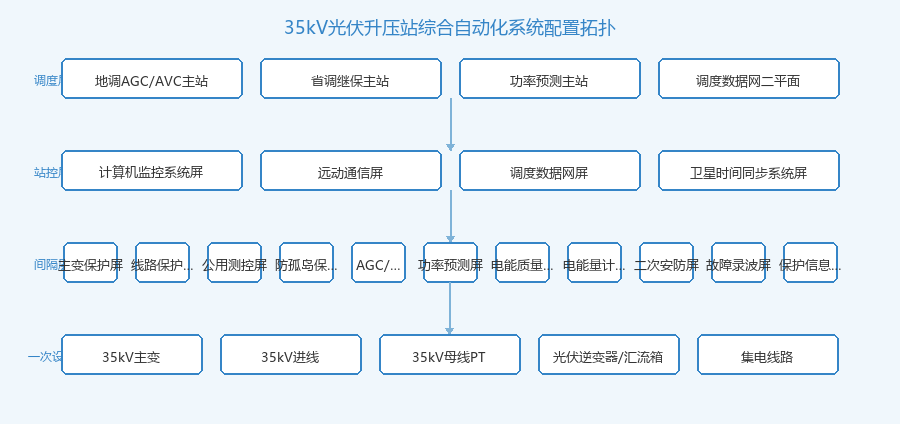

35kV 光伏升压站综合自动化系统典型配置拓扑（调度层—站控层—间隔层—一次设备）
三、35kV 光伏升压站关键设备配置要点
对调度考核、保护正确动作、并网验收影响最大的五类设备，逐项给出"为什么必须配"和取舍边界。
3.1 主变保护屏
主变保护屏是 35kV 升压站最重要的保护屏，含差动保护（主保护，动作时间 ≤30ms）、高压侧/低压侧后备保护、非电量保护（瓦斯/压力/温度）。35kV 单台主变容量通常为 31.5~63MVA，差动保护必须按 GB/T 14285 要求做比率制动，二次谐波闭锁防励磁涌流误动。低压侧后备保护需带复合电压闭锁过流与零序过流，覆盖 10kV 母线故障。
典型误区：把"主变保护屏"理解为单装置，实则包含差动+后备+非电量三台装置+操作箱，必须按屏出图、按屏供货、按屏验收。
3.2 防孤岛保护屏与防逆流系统
防孤岛保护必须按 GB/T 19964、GB/T 33599 跳闸，被动检测（频率/电压越限）时限 ≤2s。当 35kV 项目存在"自发自用余电不上网"或"限发上网"模式时，必须额外配防逆流系统，检测并网点反向有功；动作定值按额定容量 2%~5% 整定，动作延时 0.5~2s。
3.3 AGC/AVC 控制系统
10MW 及以上并网光伏普遍要求 AGC/AVC 投运，与调度主站做联调。响应时间一般要求 AGC ≤3s，AVC ≤10s。调节装置必须支持双机冗余切换、调度指令断点续传、SOC 越限报警（涉及储能协同时）。当光伏+储能联合并网时，AGC 指令优先分配给储能 PCS，光伏逆变器按功率预测曲线运行。
3.4 调度数据网屏与电力纵向加密
调度数据网按"双平面"承载，一平面走 SCADA/AGC 等实时业务，二平面走电能量/保护信息等非实时业务。两个平面互为热备。路由器/交换机/纵向加密均双机配置。电力纵向加密装置须使用国网/南网统一签发的加密证书，按等保 2.0 三级要求做访问控制与隧道加密。
3.5 卫星时间同步系统屏
全站统一对时是事件顺序记录（SOE）、故障录波时标、调度数据可用的前提。一般要求 B 码对时精度 ≤1μs、SNTP 对时 ≤10ms。主时钟双星（GPS+北斗）冗余接收，输出 B 码、秒脉冲、SNTP 给保护、测控、录波、AGC/AVC、防孤岛、电能质量等屏柜。
💡 配置提示：升压站内 故障录波屏、保护信息子站、电能质量、AGC/AVC 等屏柜均依赖对时系统；若主时钟单点配置无冗余，对时故障会引起全站 SOE 错位、保护动作时标失效、AGC/AVC 联调不被调度认可。
四、35kV 光伏升压站综自系统组屏方案与端子分配
按"保护独立、通信公用、电源独立"原则组屏，单屏尺寸 2260×800×600mm（高×宽×深），屏内分上中下三段：上段端子排、中段装置、下段电源与交换机。
- 保护独立：主变保护、线路保护、母线保护各占一面独立屏，避免公用测控与保护混屏导致检修时误动。
- 通信公用：远动通信屏、调度数据网屏、二次安防屏放在主控室同一列，便于线缆汇聚与调度线路标识。
- 电源独立：每个屏柜配双路直流 220V/110V 切换装置，电源故障不影响跨屏通信。
- 端子排分区：交流电流/电压端子、开关量端子、通讯端子、电源端子四区分开布置，强弱电分离，屏蔽端子单点接地。
- 屏间联络：屏顶小母线走 110V 控制电源、合闸电源、信号电源、对时 B 码；屏间光纤走 IEC 61850/MMS 与 GOOSE。

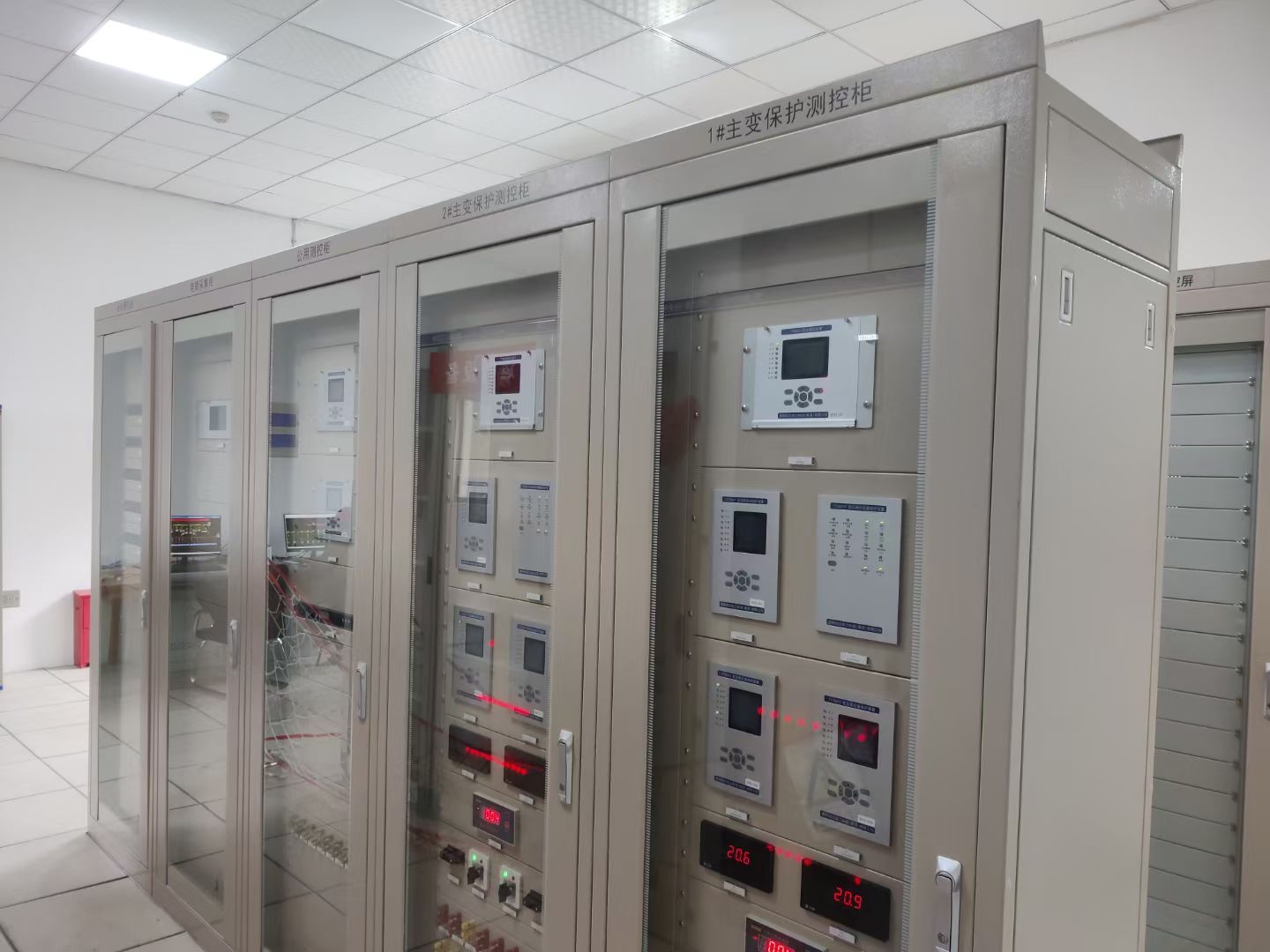

35kV 光伏升压站主控室屏柜布置照片
五、配置取舍：哪些不能省、哪些可优化
项目预算与工期紧张时，配置取舍直接决定合规风险。下表列出常见项的取舍边界：
| 设备项 | 不能省 | 可优化 |
|---|---|---|
| 主变保护 | 差动+后备+非电量，必须三台齐备 | — |
| 防孤岛+防逆流 | 调度要求必配 | 小容量并网可与线路保护测控一体机集成 |
| AGC/AVC | 10MW 及以上一般必配 | 10MW 以下仅需简易群调群控 |
| 功率预测 | 地调并网基本要求 | 可与云平台共用服务器，节省屏位 |
| 调度数据网双平面 | 必配 | 小项目可只配单平面+备用通道 |
| 电能质量监测 | A 类装置必须 | 接入点数可压缩到 2U2I |
| 二次安防/纵向加密 | 必配，等保合规 | 横向隔离可与一次集成 |
| 对时系统 | 主时钟必配 | B 码扩展可与录波屏共用 |
📌 取舍原则：所有"调度必配"项不能省；所有"对时/通信底层"项不能省；冗余配置项（双机、双平面、双电源）按项目等级（电压等级、调度等级）判断，能省的省，省了之后必须明确告知业主与调度。
六、与验收要求的对应关系
每类设备配置都对应明确的并网验收条款。下表给出关键设备与标准/调度细则的对应关系，是验收资料的必备对照清单：
| 设备项 | 对应标准/要求 | 验收判据 |
|---|---|---|
| 主变保护 | GB/T 14285、DL/T 584 | 差动比率制动特性、二次谐波闭锁、后备保护时限 |
| 防孤岛 | GB/T 19964、GB/T 33599 | 被动检测 ≤2s，主动检测 ≤0.2~2s |
| AGC/AVC | GB/T 36547、各省并网细则 | 响应时间、调节精度、闭环稳定性 |
| 功率预测 | 各省功率预测考核办法 | 日前准确率 ≥80%、短期 ≥85% |
| 对时系统 | DL/T 1100、GB/T 26864 | B 码对时误差 ≤1μs、SNTP ≤10ms |
| 电能质量 | GB/T 14549、GB/T 12325、GB/T 15543 | 谐波、闪变、三相不平衡限值 |
| 二次安防 | 等保 2.0、GB/T 22239 | 分区隔离、纵向认证、日志审计、漏洞扫描 |
| 调度通信 | DL/T 634.5104、DL/T 667 | 规约一致性、链路可用率 ≥99.5% |
⚠ 验收红线：AGC/AVC 联调不通过、对时误差超标、防孤岛检测超时、电能质量不达标、二次安防未备案——任意一项不达标都将被调度拒绝并网。
七、总结
35kV 光伏升压站综合自动化系统的配置清单看似设备多，但本质是按"间隔功能 + 调度归属 + 安防分区"三条主线展开：保护测控覆盖一次设备，远动通信对接调度，电能质量与功率预测满足考核，二次安防满足合规。把这四条线串起来，配置清单就能直接落地。
现场落地时建议三步走：第一步按本文总表做项目设备清单与技术协议；第二步按调度与等保条款逐条核对验收判据；第三步做 计算机监控系统、AGC/AVC、防孤岛、电能质量的本地闭环测试，再接入调度主站做联调。每一类设备都对应一个标准的验收判据，掌握了这个清单，配置就不再是难题。
