备用电源快速切换系统

一、备用电源快速切换系统的介绍

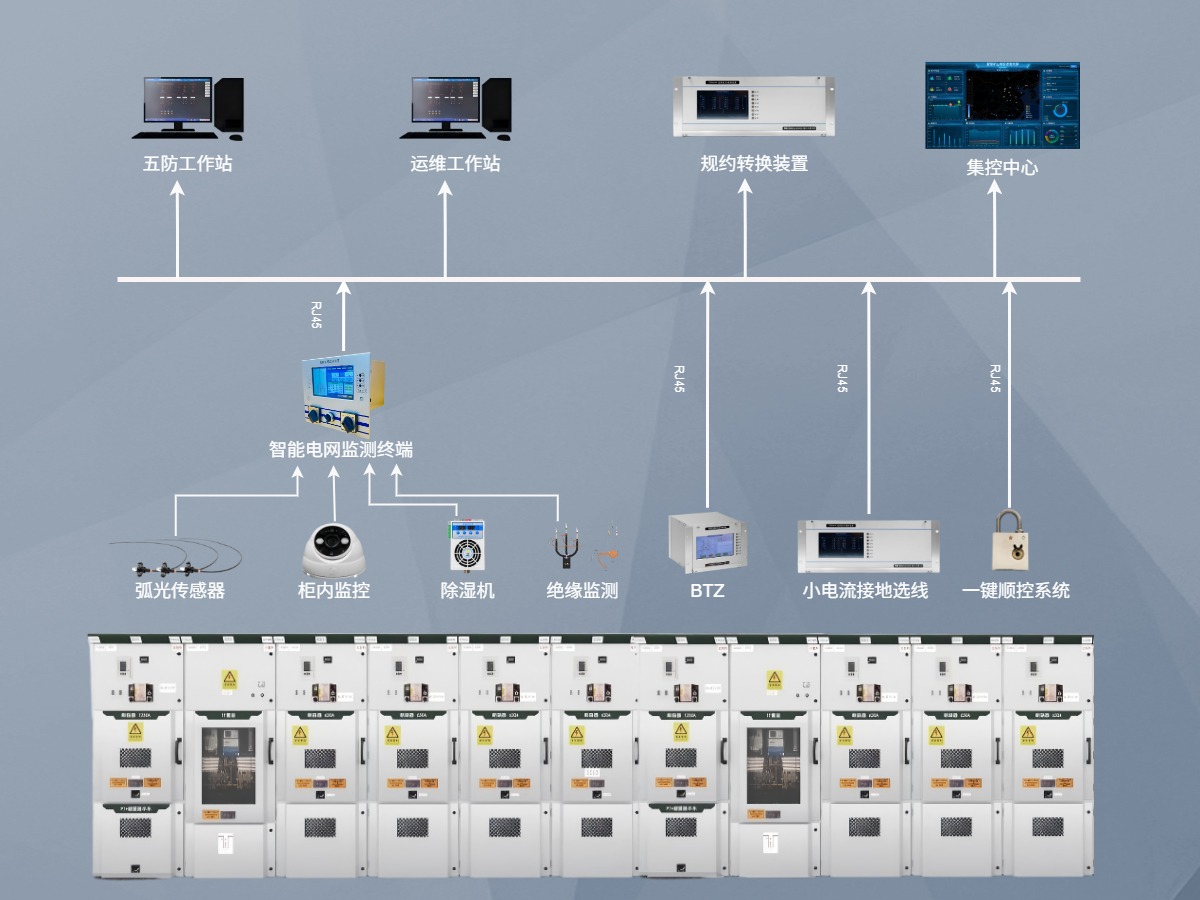

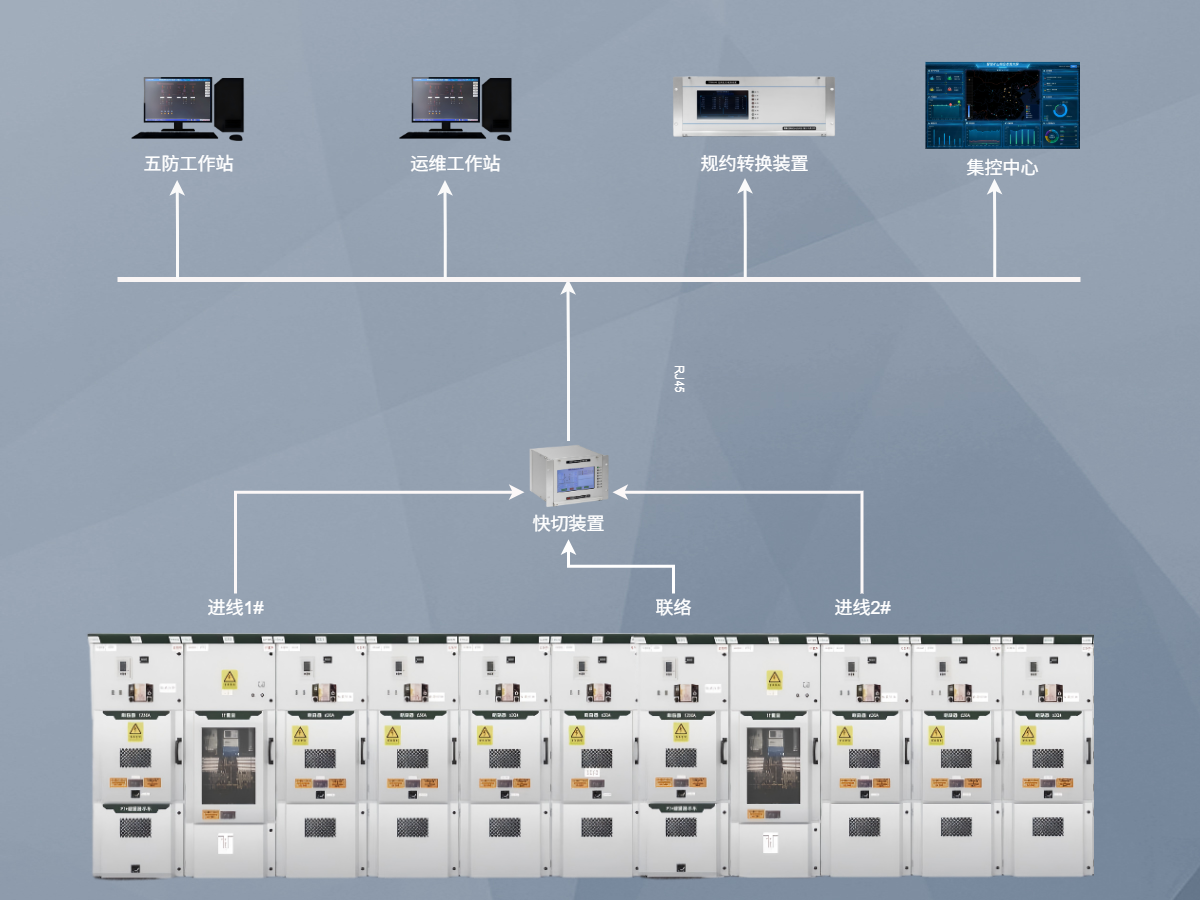

备用电源快速切换系统（以下简称“快切系统”）是一套高度集成化、智能化的开关柜成套装置，核心由专用快切装置（TY-8661Q）和涡流斥力永磁机构快速真空断路器构成。备用电源快速切换系统以两面进线快切柜（根据项目情况可增加母联快切柜）为物理载体，部署于两路独立电源的进线侧。其工作原理在于控制器实时同步采集两路进线电源的电压、电流、频率及相位信号，通过高速算法进行逻辑判别。当检测到工作电源电压跌落（如低于80%额定值）且判定为电源侧故障时，控制器在3毫秒内发出指令，驱动分闸时间≤4ms、合闸时间≤15ms的专用快速断路器，以“串联切换”或“同时切换”模式，在20-30毫秒的总时间内完成从故障电源到备用电源的负荷转移。该系统不仅能实现“事故切换”，还具备“同期捕捉”、“残压切换”及多种“手动切换”模式，是融合了高速测量、智能判断和极致执行能力的电源保障中枢。

二、备用电源快速切换系统产品特点

• 毫秒级极速切换能力： 系统整组切换时间≤20ms（同时切换模式），较传统备自投（BZT）装置快一个数量级，真正实现负荷的“无感知”切换，彻底避免电压暂降对敏感负荷的影响。
• 核心断路器超高性能： 标配涡流斥力永磁机构真空断路器，分闸时间≤4ms，合闸时间≤15ms，机械寿命长达20,000次，无传统弹簧机构易疲劳、需储能的缺点，可靠性极高，满足频繁动作要求。
• 智能自适应切换策略： 快切装置内置事故快速切换、同期捕捉切换、残压切换等多重策略，可根据母线残压衰减曲线和备用电源实时状态，自适应选择最优合闸时机，最大限度减少合闸冲击电流。
• 全面的闭锁与保护逻辑： 具备完善的过流闭锁（判别内外网故障）、PT断线闭锁、开关位置异常闭锁等功能，防止装置误动。支持外部保护（如母线保护）联锁输入，确保动作安全可靠。
• 灵活配置与友好交互： 支持“三切”（经母联）与“两切”（直接切换）模式自适应。配备大尺寸液晶人机界面，可实时查看电气量、切换状态、事件记录，并支持Modbus通讯，轻松接入厂站自动化系统。

三、备用电源快速切换系统作用

• 保障关键负荷不间断供电： 为发电厂厂用电、化工生产线、数据中心等一级负荷提供“零秒”级电源备份，避免因瞬间停电导致的机组停运、生产事故或数据丢失，挽回巨大经济损失。
• 支撑新能源电站稳定并网： 特别适用于光伏、储能等新能源场站，当电网侧发生短时故障时，快速隔离故障点并维持站内关键设备供电，防止新能源机组因低电压穿越失败而脱网，提升电站可用性和电网友好性。
• 大幅降低电机群切换冲击： 通过快速的同期捕捉技术，在母线残压与备用电源电压相位、幅值最接近时合闸，将电动机群成组切换时的冲击电流降至最低，有效保护电动机及变压器绝缘，延长设备寿命。
• 提升供电系统自动化水平： 实现双电源供电系统的全自动监控与故障处理，减少对人工操作的依赖，是建设“无人值守”智能变电站或智能化工厂的关键设备之一。
• 满足高标准供电可靠性要求： 将供电可靠性从“N+1”备份提升至“无缝切换”级别，满足Tier IV数据中心、连续流程工业等对供电质量近乎苛刻的场合要求。

四、备用电源快速切换系统核心功能

• 实时监测与故障启动： 连续监测两路进线电压、电流、频率、相位，可设定“失压启动电压值”（如80%Un）。当电压低于定值且满足切换条件时，3ms内启动切换程序。
• 事故自动切换： 核心功能。提供“串联切换”（先分后合）和“同时切换”两种模式。控制器可自动判断并执行快速切换、同期捕捉切换或残压切换，确保在任何残压阶段都能安全合闸。
• 手动切换与系统复归： 支持通过面板或远程指令进行手动并联自动、并联半自动、串联、同时切换。装置动作或闭锁后，需经“系统复归”确认才能复位，符合电力安全操作规程。
• 运行监控与信息管理： 人机界面实时显示系统主接线、开关状态、电气量、频差、相差。具备完善的事件顺序记录（SOE）和故障数据录波功能，便于事后进行精准的故障分析。
• 通信与远程交互： 标配RS485接口，支持Modbus RTU通信规约，可将所有监测数据、事件记录、装置状态上传至DCS、SCADA或能源管理平台，实现远方监视与控制。

五、备用电源快速切换系统应用场景

• 分布式光伏/储能电站并网点：安装在电站10kV并网进线侧，当上级电网发生短时故障导致电压跌落时，快速将站内负荷切换至备用电源（或另一回电网线路），保障逆变器、箱变、站用电等关键设备运行，实现高压穿越，避免电站脱网。
• 火力发电厂高压厂用电系统： 用于6kV/10kV厂用母线的工作电源与备用电源（启备变）之间，确保给水泵、风机、循环水泵等核心辅机在主电源故障时不失电，是防止发电机组非计划停运（非停）的最后一道电气防线。
• 石油化工与冶金企业： 应用于企业总降压站或配电站，保障反应釜、压缩机、轧机等连续生产设备在不同电源进线间的无缝切换，避免生产流程中断和安全事故。
• 数据中心与通讯枢纽： 部署在两路市电或市电与发电机电源之间，满足Tier III/IV级数据中心对供电可用性的极端要求，实现真正意义上的“零延时”切换。
• 城市关键基础设施： 用于大型医院手术室、机场空管中心、轨道交通控制中心的配电系统，作为最高等级电力保障措施，确保城市生命线系统的绝对可靠运行。

六、备用电源快速切换系统产品参数（基于项目规范）
