风电场和光伏电站综合自动化系统配置差异
来源：HZVOLT 时间：2026-10-09 15:55:32
风电场和光伏电站综合自动化系统配置差异：两类场站方案横向对比
同样是被调度直接调管的并网场站，风电场和光伏电站的二次系统却经常被设计单位"照抄模板"——结果箱变没人管、预测数据接不上、AGC 联调卡壳。本文以风电场综合自动化系统与光伏电站综合自动化系统为对象，按风电场、光伏电站、风光储一体化三类场景横向对比配置差异，给出一眼可查的对照表和常见误配后果。
一、三类场景与配置差异总览
新能源场站二次系统的配置差异，根子上来自一次设备的差异：风电的监控对象是数量众多、经箱变升压汇集的风机群，光伏的监控对象是大功率组串式/集中式逆变器群，而风光储一体化场站还要叠加电池储能的充放电控制。三类场景的核心差异可以用一张表说清：
| 对比维度 | 风电场 | 光伏电站 | 风光储一体化 |
|---|---|---|---|
| 核心监控对象 | 风机经箱变汇集 | 逆变器经汇流升压 | 风机+逆变器+PCS |
| 特有子系统 | 箱变监控、风功率预测 | 光功率预测、防逆流 | 储能EMS、防逆流 |
| AGC/AVC执行单元 | 风机变桨/转矩 | 逆变器、SVG | 三者协同分配 |
| 测点数量级 | 数千点（箱变占大头） | 数千点（逆变器占大头） | 万点以上 |
| 通信规约重心 | Modbus RTU/104 汇聚 | Modbus-TCP/61850 | 多规约并存 |
从这张表可以看到，两类场站的站控层骨架（远动通信、监控后台、保护测控）高度相似，差异集中在"间隔层采什么、执行层控什么"。下面分场景展开。

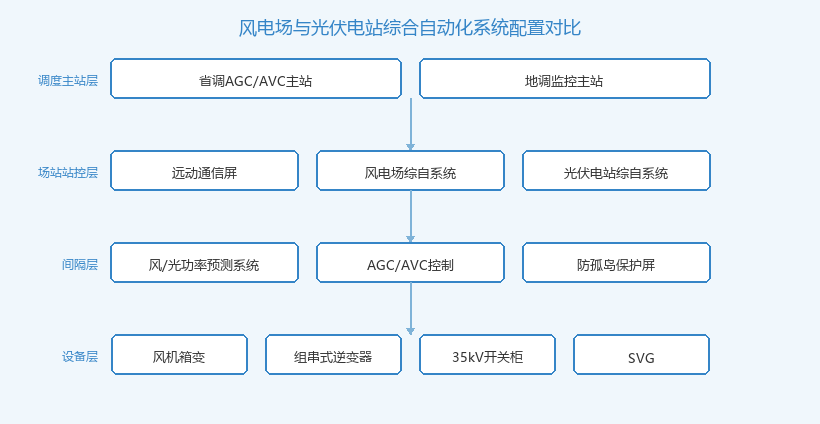

风电场与光伏电站综合自动化系统分层配置对比示意
二、场景一：风电场综合自动化系统配置方案
风电场的二次系统围绕"箱变"这个光伏没有的环节展开。每台风机经箱式变压器升压至 35kV 集电线路，一台箱变就是一个监控单元，50MW 场站通常有 15~25 台箱变，遥测遥信数量动辄上千点。风电箱变监控系统负责采集箱变高低压侧开关状态、油温、绕组温度、熔断器状态，经光纤环网或载波汇聚到站控层，是风电场区别于光伏电站的第一要素。
第二要素是功率预测。按调度要求，风电场必须建设风功率预测系统并按 短期（次日 0 时起 72h）与超短期（未来 4h，每 15min 滚动）两个时间尺度上送预测曲线，预测准确率纳入"两个细则"考核。风功率预测系统的数值预报源、测风塔数据接入和上送通道，在方案设计时就要与远动通信统筹，避免验收前临时补建。
组屏方案上，风电场站控层通常配置计算机监控系统屏、远动通信屏、保护测控屏（35kV 线路、母线、接地变）、故障录波屏、卫星对时屏；间隔层箱变测控装置随集电线路分散布置。AGC/AVC 的执行对象是风机的有功-变桨控制与场内 SVG，控制指令经综自系统分解下发至各风机主控，这一链路的时延和成功率是调度联调的难点。
📌 场景要点：风电场方案容易漏的是箱变测控点表和风机功率闭环调试。箱变油温、非电量保护信号缺失会在运行期变成"盲区故障"；风机功率响应速率不达标，AGC 联调会反复返工。
三、场景二：光伏电站综合自动化系统配置方案
光伏电站没有箱变群这个环节（箱变测点相对简单），监控重心在逆变器：组串式逆变器按汇流区接入通信管理机，数量常达数百台，遥测遥信点数与风电场相当但来源不同。光伏电站综合自动化系统需要按汇流区组织逆变器数据，并将直流侧组串电流异常、离散率分析等运维功能一并纳入后台。
光伏特有的第二个环节是防逆流与防孤岛控制。分布式光伏接入 10kV/35kV 电网后，为防止功率倒送，需要配置光伏防逆流系统实时监测并网点潮流，越限时按策略限制逆变器出力；集中式场站则按 GB/T 19964 要求配置防孤岛保护，配合频率电压异常紧急控制。这两块功能在风电场方案里基本不出现，是模板照抄最容易出错的地方。
光功率预测同样按短期/超短期两个尺度上送，但数据源是辐照度、组件温度与数值天气预报，物理模型与风电完全不同。AVC 层面，光伏的无功调节资源是逆变器自身无功能力加 SVG，容量核算与风电 SVG 单独配置的情形也有差别。
四、场景三：风光储一体化场站的配置要
风光储一体化场站是两类场景的叠加再加一维：储能。储能部分需要独立的储能电站综合自动化系统或储能EMS监控系统，采集 BMS 电池簇数据、PCS 状态、消防与空调信息，并接受调度直控或场站计划曲线控制。
配置上有两条硬要求：一是 AGC/AVC 指令要能按风、光、储的优先级和 SOC 状态统一分配，功率分配逻辑必须在站端闭环实现；二是储能并网点要配置独立的计量关口与防逆流/安全控制策略，防止充放电切换时功率穿越并网点。这类场站的二次点表规模通常超过万点，通信管理机的分组接入和前置处理能力要在设计阶段核算，不能简单按单一场站规格放大。
五、跨场景共性问题与统一做法
尽管差异明显，两类场站在以下环节的做法是统一的，也最容易被轻视：
1. 调度接入统一：均经远动通信屏以 IEC 60870-5-104 规约接入省调/地调，主备通道、纵向加密认证、调度数据网接入要求完全一致。
2. 对时统一：站内 SOE 分辨率要求 ≤1ms，风机/逆变器/箱变侧的对时链路要在联调前逐点核对。
3. 安全防护统一：按发改委 14 号令分区分域，生产控制大区与信息管理大区隔离，正反向隔离装置缺一不可。
4. 并网验收流程统一：均需完成 AGC/AVC 联调、一次调频（风电多数区域已要求）、功率预测考核接入后才能转商业运行。
统一做法的意义在于：综自平台的组屏、通道、安防部分可以产品化复制，把定制精力集中在"间隔层采集什么、执行层控制什么"这两件事上，是控制工期与成本的关键。
六、场景误配的典型后果
| 误配情形 | 典型后果 | 整改代价 |
|---|---|---|
| 光伏照抄风电模板，漏配防逆流 | 并网点功率倒送，调度通报考核 | 后期加装需停电割接 |
| 风电漏配箱变监控 | 箱变油温异常无法预警，故障扩大 | 补线补点，涉及全部集电线路 |
| 功率预测系统临时补建 | 数据完整率不足，预测考核扣分 | 影响结算，恢复周期以月计 |
| AGC 分配逻辑未考虑风机响应特性 | 联调超时、功率振荡 | 反复联调占用调度资源 |
💡 一条经验：方案评审时先问三个问题——箱变/逆变器点表全不全、预测系统通道通不通、AGC 执行对象控不控得住，三类场景的大部分后期问题都出在这三处。
七、总结
风电场综合自动化系统与光伏电站综合自动化系统"骨架相同、血肉不同"：站控层设备与调度接入可以通用，间隔层采集对象、功率预测模型、控制执行单元必须按场站类型定制；风光储一体化再叠加储能统一调度维度。配置方案从场站的一次设备特点出发，而不是从模板出发，才能避免验收前返工。
我们在 1700+ 新能源场站项目案例中沉淀了风电、光伏、风光储三类场景的差异化配置模板，覆盖箱变监控、功率预测接入与 AGC/AVC 联调的完整链路，选型阶段建议先按本文对照表核对方案完整性，再进入商务比选。
上一篇：远动通信屏改造怎么做
下一篇： 电能质量在线监测屏按什么标准配置
关注公众号
了解更多知识
-
Q：分布式光伏多大容量要配置独立防孤岛保护？
10kV及以上并网的分布式光伏应在并网点配置独立防孤岛保护，动作时间不大于2s；380V低压小型光伏以逆变器自带防孤岛为主，部分省份要求台区加装反孤岛开关。
2026-09-23
Q：独立储能电站和新能源配建储能的自动化配置有什么区别？
独立储能作为独立主体直受调度，需独立综自、双路调度通道与独立关口计量；配建储能与场站共用综自和通道，由AGC/AVC统一协调，配置更简化。
2026-09-23
Q：新能源场站为什么同时需要一次调频和AGC？
一次调频负责秒级本地频率应急，AGC负责分钟级调度指令精调；两者响应速度、控制目标不同，互为补充。
2026-09-23
