电能质量在线监测屏按什么标准配置

来源:HZVOLT 时间:2026-10-09 15:57:30

电能质量在线监测屏按什么标准配置?GB/T 19862 解读与验收要点

并网验收时电能质量出问题,多数不是"指标本身超标",而是电能质量在线监测屏这一层配置不达标——监测点选错、精度等级不够、数据上不了主站,验收自然卡住。本文围绕 GB/T 19862《电能质量监测设备通用要求》及配套限值标准,把"标准怎么要求、现场怎么配置、验收查什么"一次讲清。
一、适用标准体系与强制性要求
电能质量监测的"设备端"依据 GB/T 19862-2016《电能质量监测设备通用要求》和 DL/T 1227-2013《电能质量监测装置技术规范》,规定监测装置的功能、精度、数据记录与通信接口;"指标限值端"则由一系列电能质量国家标准给出判定依据。两套标准合起来,才构成完整的技术要求链:
标准编号 标准名称 作用
GB/T 19862-2016 电能质量监测设备通用要求 监测设备功能/精度/通信
DL/T 1227-2013 电能质量监测装置技术规范 电力行业装置技术规范
GB/T 12325-2008 电能质量 供电电压偏差 电压偏差限值
GB/T 14549-1993 电能质量 公用电网谐波 谐波电压/电流限值
GB/T 15543-2008 电能质量 三相电压不平衡 不平衡度限值
GB/T 15945-2008 电能质量 电力系统频率偏差 频率偏差限值
GB/T 12326-2008 电能质量 电压波动和闪变 波动闪变限值
? 强制要求:风电、光伏并网标准 GB/T 19963.1 与 GB/T 19964 均要求场站并网点电能质量满足上述国家标准限值,监测数据作为并网验收与"两个细则"考核的基础依据,监测装置本身还须接入电网企业电能质量监测主站。
二、标准条款逐项拆解:功能、精度、记录与通信
(1)监测功能要求。按 GB/T 19862,监测设备应具备电压偏差、频率偏差、三相电压不平衡、谐波、电压波动与闪变等基本指标的连续监测能力,并支持暂降、暂升、短时中断等暂态事件的记录。工程上常见的疏漏是只配了稳态谐波监测、忽略事件暂录,导致扰动发生后无波形可查。
(2)测量精度与等级。标准将监测设备按精度分为 A 级与 B 级两个等级:A 级用于需要精确判定的场合(如并网点考核、争议仲裁),B 级用于一般性巡视统计。新能源场站并网点与考核监测点建议按 A 级精度配置;谐波测量范围应覆盖至较高次(工程上通常要求 2~63 次),并支持间谐波统计。
(3)数据记录与存储。标准要求按固定统计间隔(如 3s、1min、10min)记录指标值,存储容量应满足断网续传期间数据不丢失。现场验收通常抽查 30 天以上连续数据的完整率,完整率不足将直接影响主站考核。
(4)通信与对时。监测装置应具备以太网/RS485 接口,支持向电能质量监测主站按约定规约上送数据,同时接收站内统一对时,保证事件时标与全站 SOE 同源。上送通道经远动通信侧的调度数据网组织,与安防设备配合完成纵向认证。
三、对照标准的配置清单
把标准条款落到屏柜与二次回路,就是一张"标准要求 → 现场配置"的对照表,设计评审和出厂验收都按这张表逐项打勾:
标准要求 对应现场配置 核对要点
并网点考核级监测 A级监测装置 + 独立屏柜 精度证书、型式试验报告
电压/电流信号接入 并网点CT/PT及35kV母线PT二次回路接入 接取点位置、二次压降
数据连续记录 大容量存储 + 断点续传 数据完整率抽查
主站上送 经远动通信屏侧通道接入调度数据网上送主站 规约一致性、通道双套
统一时标 接入站内卫星对时系统 对时误差、SOE同源
电源可靠性 直流电源/UPS双回路供电 切换无扰动
屏柜内的典型构成包括:电能质量监测装置、信号接入端子排、空气开关、电源切换回路、对时接口与通信附件。多台监测装置的场站(并网点+各电压等级考核点)建议同屏组柜、集中管理,便于运维与数据调阅;关口计量数据则由独立的电能量计量屏采集,两者信号回路分开、职责清晰。

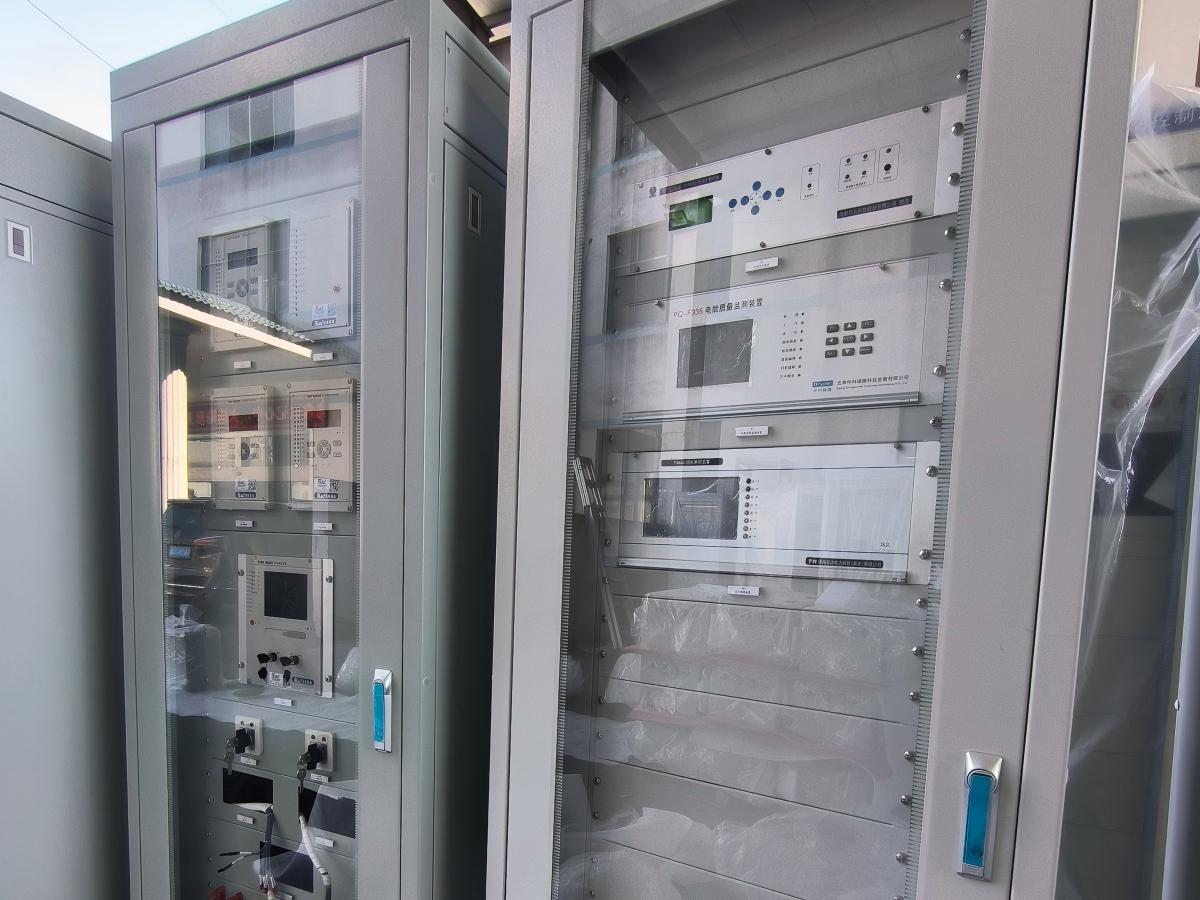

电能质量监测屏
电能质量在线监测屏柜内装置

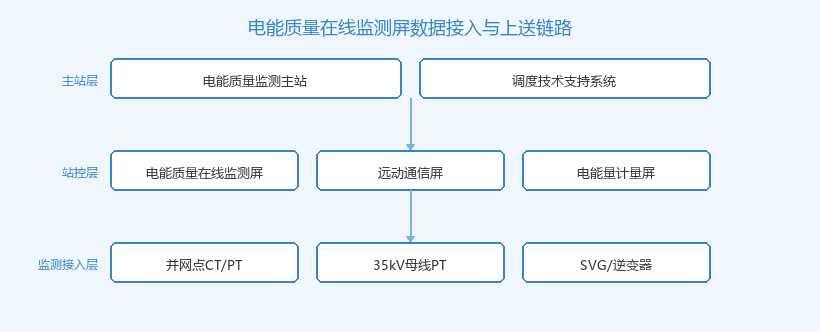

电能质量在线监测屏数据接入与上送链路拓扑图
电能质量在线监测屏数据接入与上送链路示意
四、常见不符合项与整改措施
不符合项 常见原因 整改措施
谐波电压/电流超标 逆变器特征次谐波、电缆电容放大 加装滤波支路、优化SVG控制策略
电压偏差越限 无功配置不足或调压手段缺失 调整无功分配、校核分接头位置
三相不平衡超标 站用单相负荷分配不均 负荷换相、均衡分配
监测装置精度等级不足 按B级装于考核点 更换A级装置并重新检定
数据完整率不达标 通道单点故障、断网无续传 双通道改造、开启断点续传
对时异常、时标漂移 对时链路未接入或接口不匹配 接入站内统一对时并校核
? 整改顺序建议:先确认"监测层"本身合格(精度、接入、对时、上送),再治理"电网侧"指标(谐波、偏差、不平衡)。顺序颠倒会出现治理效果无法被正确记录的窘境。
五、验收资料清单与测评流程
电能质量部分的并网验收资料,建议按"装置-回路-数据-通道"四层组织:

1. 装置层:监测装置型式试验报告、精度等级证书、出厂检验报告;

2. 回路层:监测点接线图、CT/PT 二次回路接取说明与极性校验记录;

3. 数据层:试运行期(通常不少于 30 天)数据完整率统计、指标统计报表;

4. 通道层:主站联调记录、上送规约一致性测试报告、对时校验记录。

测评流程一般分为:资料审查 → 现场装置核查(精度抽测、功能验证)→ 指标实测(并网点连续测量)→ 主站数据核对 → 出具测评结论。实测周期无法压缩,这正是"验收前临时补装监测屏来不及"的原因,监测屏必须在送电前投运,用送电后的第一个完整月度数据支撑验收。
六、不同地区执行差异
国家标准之外,各省级电网公司对电能质量监测还有细则差异,方案设计前要逐项核对:

1. 监测点数量:有的省仅要求并网点,有的省要求并网点+35kV 母线+站用变多点覆盖;

2. 上送规约:接入省级电能质量监测主站的规约版本和接口方式存在省间差异,部分省份要求专用规约上传;

3. 考核口径:数据完整率门槛、统计周期与"两个细则"考核折算方式各省不同;

4. 装置准入:部分区域要求装置通过电网公司组织的入网检测,采购前应确认型号在准入名录内。

对储能电站而言,充放电切换引起的电压波动与闪变是区域检查重点;集中式光伏电站则更多卡在逆变器特征次谐波上。同一条标准,在不同场景下"先查哪一项"并不相同,整改计划要按场景排优先级。
七、总结
电能质量在线监测屏的配置,本质是把 GB/T 19862 的功能与精度要求翻译成屏柜与二次回路:A 级装置、正确的信号接取点、可靠的对时与上送通道缺一不可。标准要求→现场配置→验收资料三层对照清楚,验收就不会反复。
我们参与实施的 1700+ 项目案例覆盖风电、光伏、储能各类场站的电能质量监测配置,配套的 光伏电站综合自动化系统与储能电站综合自动化系统方案中均预留了电能质量监测装置的接入接口与上送通道,选型阶段建议同步核对本省主站接入细则,避免装置准入风险。
