电能质量在线监测屏配置方案、选型、验收要点

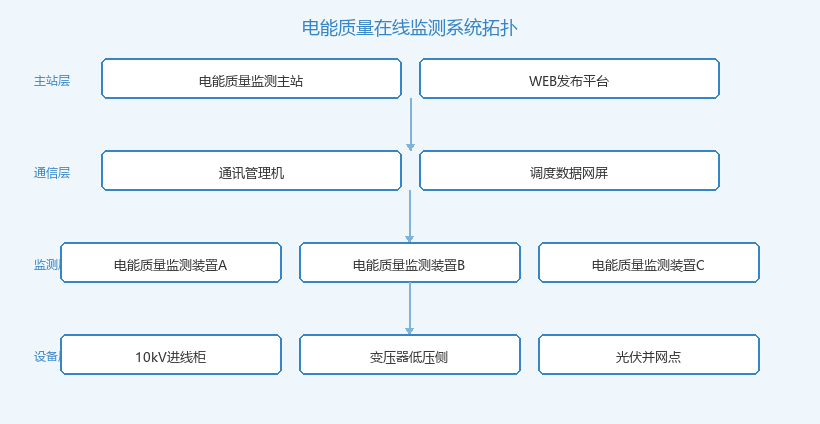

电能质量在线监测系统四层架构示意

📌 配置原则：GB/T 15945 规定频率偏差不超过 ±0.2Hz（50Hz 系统），GB/T 14549 规定公共连接点各次谐波电流限值；并网新能源电站应在公共连接点（PCC）配置电能质量在线监测装置，数据实时上传调度。

• 实时监测与预警：持续采集电压电流有效值、谐波含量、三相不平衡度等指标，越限时自动告警并记录波形，帮助运维人员及时发现电能质量恶化趋势。
• 合规取证与考核依据：为供电公司电能质量考核、新能源并网验收、企业用电仲裁提供连续、可追溯的监测数据，满足 GB/T 19862《电能质量监测设备选型检验规程》对数据完整性的要求。
• 治理方案辅助决策：通过长期数据统计定位谐波源、不平衡源头，为有源滤波器（APF）、SVG 等治理设备的选型投运提供依据。

💡 关键技术：谐波分析采用 FFT 算法，窗函数选择 Hanning 窗以减少频谱泄漏；采样频率需满足每周波不少于 128 点（部分高精度装置达 256 点/周波以上），确保 50 次以内谐波分辨率满足 GB/T 14549 要求。

1. 信号采集：监测屏从 PT 二次侧（100V/57.7V）和 CT 二次侧（1A/5A）接入三相电压、三相电流信号，经隔离变换器进入 DSP 采样通道。
2. 实时计算：DSP 以高采样率（≥256点/周波）连续采样，通过 FFT 完成谐波频谱分析，同时计算有效值、功率、不平衡度等时域指标。
3. 本地存储：计算结果按分钟级统计存入本地 Flash/SD 卡，越限事件触发录波文件保存，SOE 时标精度 ≤1ms。
4. 远传上送：数据经 IEC 61850 MMS 或 IEC 60870-5-104 规约，由 电能质量在线监测屏 内嵌通信模块或外部通讯管理机上送至监测主站。

• 35kV 变电站：在 10kV 母线 PT 柜安装监测屏，监测全站谐波含量与三相不平衡度，数据送供电公司电能质量监管平台。若站内有 35kV变电站综合自动化系统，监测屏可通过 IEC 61850 接入站控层网络。
• 光伏并网点：逆变器产生的高次谐波可能超标，需在 PCC 点配置监测屏，重点监测 5/7/11/13 次谐波及直流注入分量，满足 GB/T 19964 对光伏并网电能质量的要求。可配合 防孤岛保护屏 形成并网安全与电能质量双重监管。
• 储能电站：PCS 变流器在充放电切换过程中可能引发电压波动和低次谐波，在升压变高压侧或并网点配置监测屏，关注暂态过程记录和闪变指标。
• 工业用户配电室：非线性负荷（变频器、中频炉、整流装置）集中的企业，在进线柜配置监测屏满足供电公司考核要求，同时为 APF/SVG 投运提供数据支撑。
• 风电场升压站：风机变流器产生宽频域谐波，需在升压站各电压等级母线配置监测屏，重点关注高频谐波与次同步振荡分量。

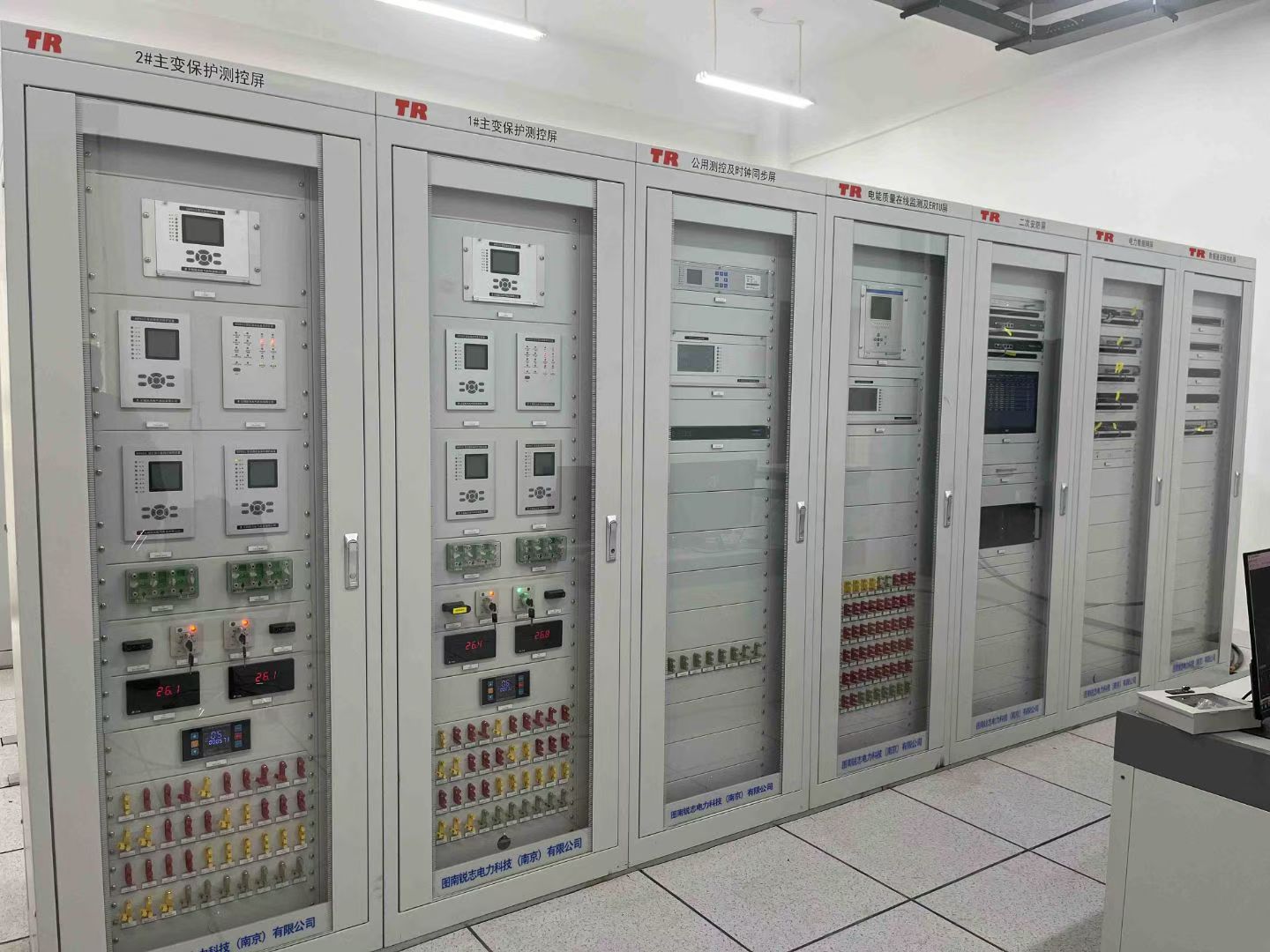

电能质量在线监测屏现场安装

• 精度等级：监测装置应满足 GB/T 19862 规定的 A 级或 B 级精度要求。A 级适用于仲裁与考核场景，B 级适用于一般监测。谐波测量误差应 ≤5%（50 次以内）。
• 采样率与窗函数：每周波采样点数 ≥128 点（推荐 ≥256 点），采用 Hanning 窗或矩形窗，确保 50 次谐波分析精度。采样与计算应在一个周波内完成，避免时延影响暂态捕捉。
• 通信规约与接口：支持 IEC 60870-5-104 和 IEC 61850 MMS 双规约上送，具备至少 2 个独立以太网口和 RS485 备用口。若站内有 远动通信屏，监测屏也可经其转发。
• 时间同步与SOE：支持 IRIG-B / NTP / PTP 对时，SOE 时标精度 ≤1ms。多装置联网时需统一对时源，保证事件关联分析可靠。
• 防护与可靠性：屏柜防护等级 ≥IP20（开关室），潮湿环境 ≥IP30；装置 MTBF ≥30000 小时；具备看门狗和断电恢复自启动功能。在1700+项目案例中，装置长期运行稳定性是最常被忽视的选型因素。

⚠ 验收注意：PT/CT 接线极性错误是最常见的验收不合格项。特别是三相电压回路的相序和极性，必须逐一核对，否则会导致三相不平衡度和谐波功率方向计算完全错误。

📌 总结：电能质量在线监测屏的核心价值在于"连续监测+合规取证+治理辅助"。选型以 GB/T 19862 为基准，验收以接线极性和通信联调为重点，运维以对时精度和数据完整性为日常巡检主线，才能保证监测数据长期可信、可用。
