电能质量在线监测屏怎么配置?
电能质量在线监测屏是安装于变电站、新能源升压站、工业园区配电房等场所的专用监测屏柜,用于对电网电压、电流进行连续采样,实时分析谐波、电压偏差、频率偏差、三相电压不平衡、电压波动与闪变、电压暂降/暂升/短时中断等指标。其监测结果可为无功补偿、滤波治理、设备选型及并网验收提供量化依据。本文从定义、功能、原理、配置与国标限值五个维度,系统介绍电能质量在线监测屏的工程应用要点。
一、电能质量在线监测屏的定义与系统定位
电能质量在线监测屏又称电能质量监测屏、电能质量监测装置屏,是按 GB/T 19862、GB/T 12325、GB/T 14549、GB/T 24337 等国家标准设计的在线监测设备。它通常接入电压互感器(PT)和电流互感器(CT)二次侧,对母线或并网点电能质量进行 7×24 小时连续监测,并通过以太网将监测数据上送后台分析系统或调度主站。
在 35kV 变电站综合自动化系统 中,电能质量在线监测屏与继电保护测控屏、远动通信屏、卫星时间同步系统屏 等共同构成站控层二次系统,为电网运行监视与电能质量治理提供基础数据。

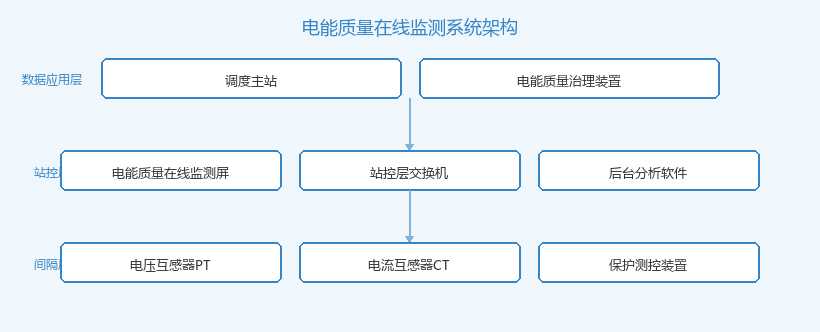

电能质量在线监测屏系统架构拓扑示意
? 配置原则:新能源电站、大型工业负荷、电气化铁路牵引站、数据中心等对电能质量敏感的场所,应在并网/接入点配置电能质量在线监测屏,并满足 GB/T 19862 对 A 级或 S 级监测装置的要求。
二、电能质量在线监测屏的核心作用
电能质量在线监测屏的核心作用可概括为以下三点:
- 量化污染源:通过连续监测谐波、间谐波、三相不平衡等指标,定位电能质量扰动来源,区分系统侧与负荷侧责任。
- 支撑治理决策:为无功补偿装置、有源电力滤波器(APF)、静止无功发生器(SVG)等治理设备的容量配置与投切策略提供数据依据。
- 满足并网与考核:新能源电站并网验收、用户专线接入、电能质量考核均需提供连续监测报告,电能质量在线监测屏是数据源头。
三、电能质量在线监测屏的主要功能
按照国家标准,电能质量在线监测屏通常具备以下监测与分析功能:
- 谐波监测:监测 2~63 次电压/电流谐波、谐波含有率、总谐波畸变率(THD),支持 GB/T 14549 限值判定。
- 电压偏差:实时计算电压有效值相对标称电压的偏差百分比,按 GB/T 12325 进行 10 分钟统计。
- 三相不平衡:计算三相电压/电流负序分量与正序分量之比,评估不平衡度。
- 电压波动与闪变:测量电压变动 d、短时间闪变 Pst、长时间闪变 Plt,依据 GB/T 12326 判定。
- 电压暂降/暂升/中断:捕捉电压有效值突变事件,记录持续时间、幅值、相位跳变,为敏感负荷保护提供依据。
- 频率偏差:监测系统频率,统计频率偏差及越限时间。
| 监测指标 | 关键参数 | 主要依据标准 |
|---|---|---|
| 谐波 | THD_U、THD_I、2~63 次谐波 | GB/T 14549 |
| 电压偏差 | 电压偏差百分比 | GB/T 12325 |
| 三相不平衡 | 负序不平衡度 | GB/T 15543 |
| 电压暂降 | 残余电压、持续时间 | GB/T 30137 |
| 闪变 | Pst、Plt | GB/T 12326 |
四、电能质量在线监测屏的工作原理
电能质量在线监测屏的工作链路可概括为“采样 → 运算 → 统计 → 上送”。首先,通过高精度同步采样单元对 PT/CT 二次侧电压、电流进行每周波 256 点以上高速采样;其次,利用 FFT 算法提取基波与各次谐波分量,计算电压偏差、不平衡度、闪变等参数;再次,按国家标准要求进行 3s、10min、2h 等时间窗统计,生成越限事件与趋势曲线;最后,将监测结果经站控层网络上送后台或调度主站,并支持 Modbus、IEC 104、IEC 61850 等规约输出。
为保证多通道采样的同步性,监测屏需接入 卫星时间同步系统屏 或 IRIG-B 对时信号,确保各监测点数据时标一致。当检测到电压暂降、谐波越限等事件时,装置自动记录事件波形与统计报表,便于与 故障录波屏 数据交叉分析。
? 原理提示:A 级监测装置要求电压测量误差 ≤0.1%,谐波幅值误差 ≤5%,相位误差 ≤5°,适用于贸易结算与并网考核;S 级装置精度略低,适用于内部监测与趋势分析。
五、在线监测屏与便携式电能质量分析仪的区别
工程中常将电能质量在线监测屏与便携式电能质量分析仪混用,两者在应用模式上有明显差异。
| 对比项 | 电能质量在线监测屏 | 便携式电能质量分析仪 |
|---|---|---|
| 安装方式 | 固定安装于屏柜,长期在线 | 临时接入,现场手持或短期挂网 |
| 监测周期 | 7×24 小时连续监测 | 数小时至数天 |
| 数据输出 | 支持网络规约上送、后台报表 | 本地存储,事后导出分析 |
| 适用场景 | 并网验收、长期考核、治理评估 | 故障排查、临时抽检、便携诊断 |
六、典型应用场景
电能质量在线监测屏的应用可按电站类型与负荷特性展开:
- 新能源并网:在光伏、风电、储能电站并网点配置监测屏,评估逆变器/变流器注入的谐波、直流分量、三相不平衡是否满足 GB/T 19964、GB/T 34120 等并网标准要求。
- 工业园区:针对电弧炉、变频器、电焊机等非线性负荷,监测谐波与电压闪变,为 SVG、APF 治理设备选型提供依据。
- 变电站:在 35kV、110kV 变电站母线或重要馈线安装,实现电能质量区域化监测,辅助电网运行方式调整。
- 数据中心/医院:对电压暂降敏感的关键负荷回路进行专项监测,评估 UPS、动态电压恢复器(DVR)等保护设备的动作效果。

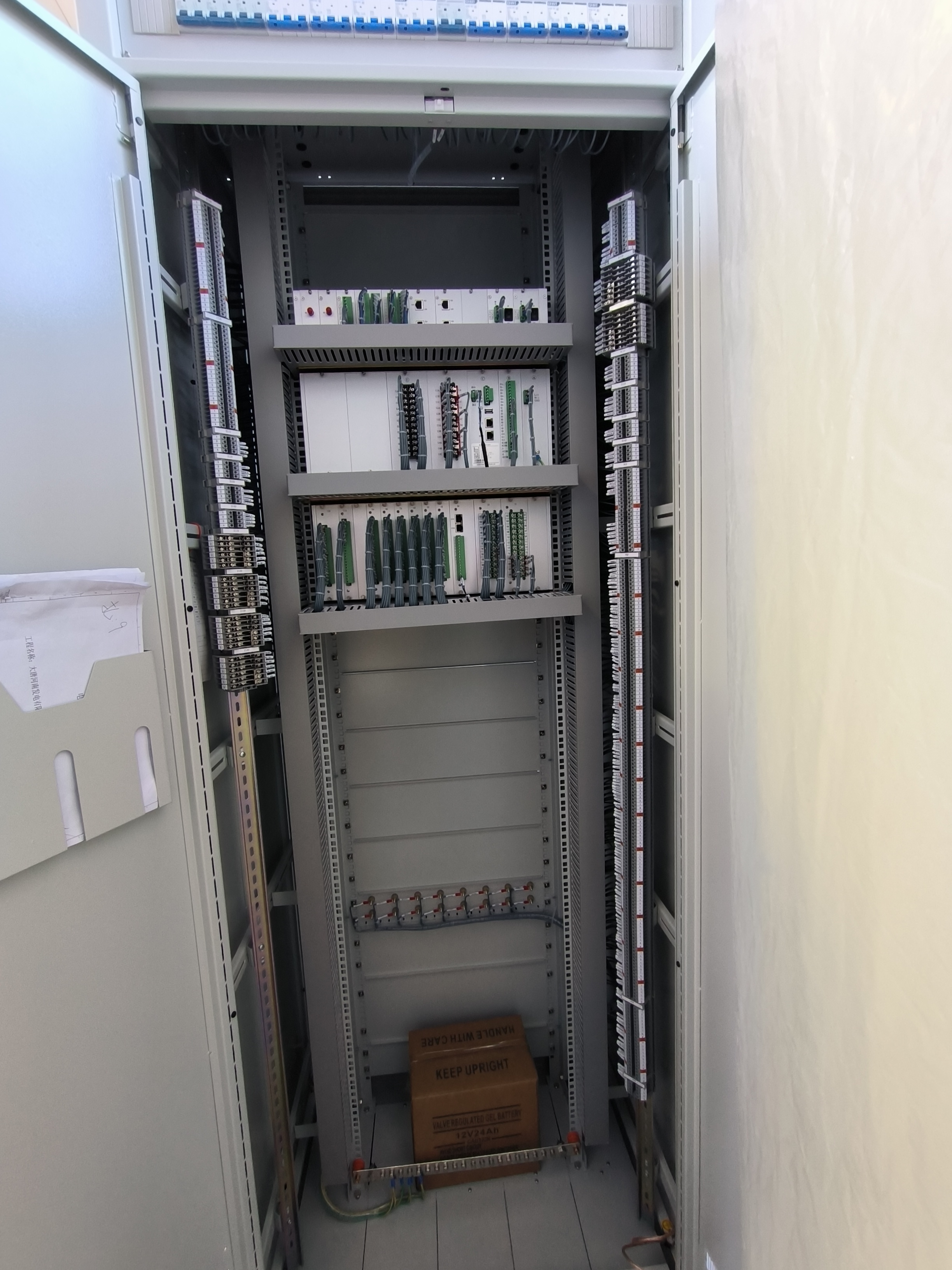

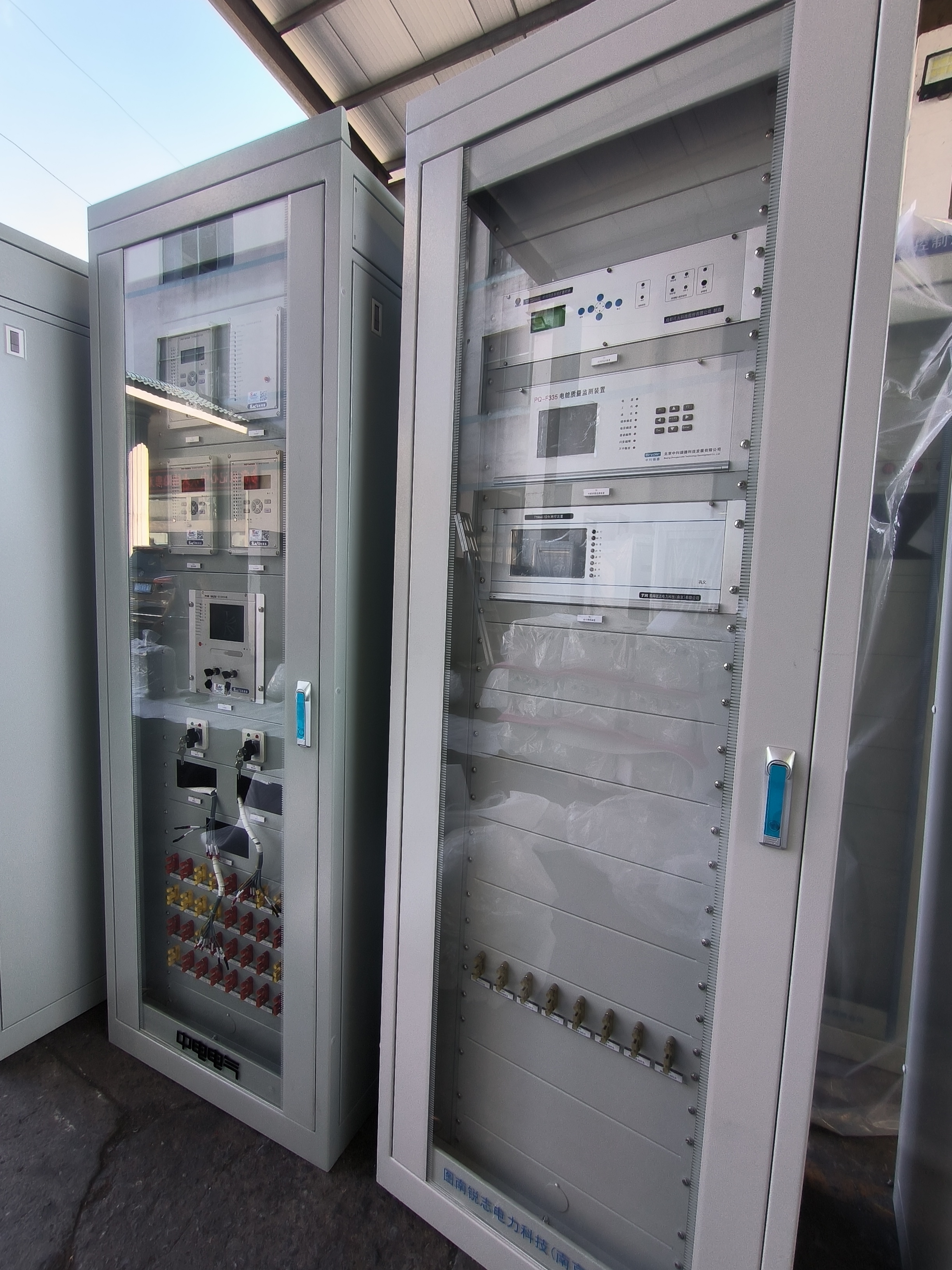

【电能质量在线监测屏现场安装/屏柜接线照片】
七、电能质量在线监测屏选型配置与验收要点
电能质量在线监测屏的选型配置直接影响监测数据的有效性与合规性。工程实践中应重点关注以下五点:
- 监测精度等级:并网考核、贸易结算场景优先选用 A 级装置,内部监测可选用 S 级,具体按 GB/T 19862 执行。
- 通道数量:常见配置为 3 电压 3 电流、6 电压 6 电流或更多,应根据并网点数量与母线段数预留 20% 以上余量。
- 谐波分析能力:至少支持 2~50 次谐波,部分场景需扩展至 100 次;支持间谐波、谐波功率方向分析更佳。
- 通信与上送:支持 IEC 61850、IEC 104、Modbus TCP 等标准规约,便于接入 新能源 AGC/AVC 控制系统 或站控后台。
- 事件记录与报表:应具备电压暂降/暂升/中断事件捕捉、越限告警、日/月/年统计报表及 PQDIF/COMTRADE 导出功能。
? 验收注意:并网验收时,应核对监测点选择是否合理(并网点或公共连接点)、PT/CT 变比参数是否正确、时间同步是否正常,并连续运行不少于 7 天以获取具有统计意义的电能质量报告。
八、总结
电能质量在线监测屏是电网与电力用户之间“看得见”电能质量的窗口。它通过高精度采样与多维度分析,将谐波、电压偏差、三相不平衡、电压暂降等抽象指标转化为可量化、可追溯的数据,为电能质量治理、并网验收和设备选型提供科学依据。
随着新能源高比例接入与电力电子化负荷增长,电能质量问题日益复杂。合理配置电能质量在线监测屏,结合 光伏防逆流系统、SVG、APF 等治理手段,可有效降低谐波污染与电压扰动对电网和敏感负荷的影响,提升供电可靠性与电能质量水平。
? 总结:电能质量在线监测屏的价值在于“测得准、存得住、传得上、判得明”。选型时关注精度等级、通道数量、谐波分析深度与通信规约,验收时重视监测点、时标同步与连续运行统计,才能发挥其应有的工程价值。
