同步相量测量屏数据链路怎么走：从采样到WAMS主站

同步相量测量屏（PMU，Phasor Measurement Unit）是电力系统动态过程监测的前端设备，能够以毫秒级刷新率输出电压、电流相量及频率、频率变化率等关键量。与故障录波屏侧重故障后波形分析不同，PMU更关注电网正常运行与小扰动过程中的动态行为，数据最终汇聚到WAMS主站，为电网稳定分析与调度决策提供实时依据。

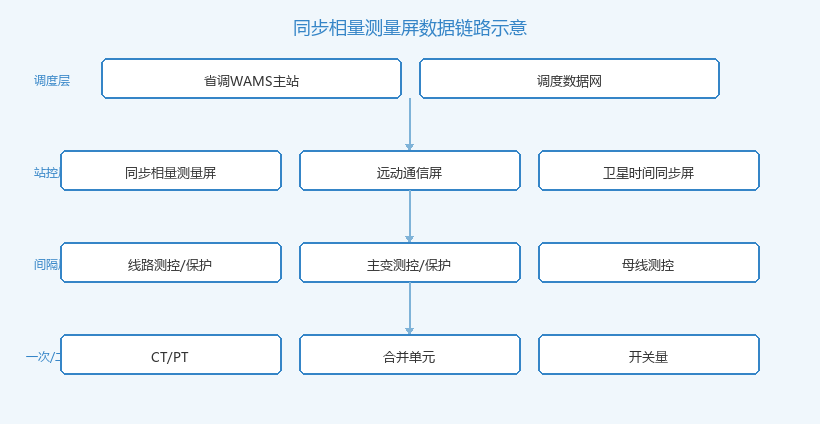

同步相量测量屏数据链路拓扑图

同步相量测量屏的数据链路可概括为“采—时—算—传—用”五环：一次侧电压电流经互感器进入间隔层测控或合并单元；PMU装置以GPS/北斗秒脉冲为时间基准，对采样值打上统一时标并计算相量；随后按GB/T 26865帧格式封装，经站控层交换机、远动通信设备或调度数据网设备，上送至省级/国调WAMS主站。

PMU的模拟量输入主要来自35kV/110kV母线PT和线路CT。对于传统变电站，PT二次额定电压为57.7V或100V，CT二次额定电流为1A或5A，PMU直接采集这些二次量；对于智能变电站，合并单元按IEC 61850-9-2或IEC 60044-8输出采样值（SV），PMU通过光纤以太网接收数字采样值。

除模拟量外，PMU还需采集若干开关量：并网开关位置、断路器分合闸状态、保护动作信号等。这些开关量用于WAMS主站进行事件关联分析，例如判断一次调频动作时刻、振荡起始时刻等。

与传统SCADA测控每秒刷新一次不同，PMU以25~100帧/s的速率连续输出带时标的相量，能够捕捉电网扰动初期的动态过程。因此PMU对采样同步性要求更高，通常要求各通道采样时刻误差小于10μs，否则相角差会引入显著测量误差。

PMU装置内部以GPS/北斗提供的秒脉冲（PPS）或IRIG-B码为时间基准，对采样序列做DFT计算，得到电压、电流相量的幅值与相角。由于相量具有严格时标，不同站点的PMU数据可在WAMS主站进行同步比对，这是PMU区别于普通SCADA测控的核心优势。

计算结果按GB/T 26865规定的帧格式组织，包括：数据帧（含相量、频率、频率变化率、开关量）、配置帧（CFG1/CFG2，描述通道定义与比例因子）、头帧（HDR，装置标识与版本信息）。配置帧必须在数据帧上送前由主站正确解析，否则主站无法识别通道含义。

💡 技术要点：相量计算的参考相角通常以GPS秒脉冲对应的工频周期起始点为基准，因此全网PMU相量具有可比性；频率变化率（df/dt）是判断系统有功缺额、低频振荡的重要指标。

PMU上送WAMS主站优先采用专用调度数据网通道，也可通过远动通信屏转发。传输协议为GB/T 26865（等同IEEE C37.118.1/.2），底层承载TCP/IP或UDP/IP。为满足实时性，PMU帧通常采用UDP单播或组播方式发送，主站侧通过数据集中器汇聚。

网络安全方面，PMU数据属于安全I区生产控制信息，需经调度数据网屏内的纵向加密认证装置建立加密隧道，禁止直接接入管理信息大区。站端PMU与主站之间应通过白名单、数字证书双向认证，防止非法装置冒充PMU注入虚假相量数据。

WAMS主站接收并缓存全网PMU数据后，主要开展以下应用：电网动态监测、低频振荡模式识别与阻尼评估、一次调频性能在线评价、新能源场站涉网特性分析、故障定位与扰动源追踪。

以新能源场站为例，WAMS主站可实时计算并网点电压相量、频率变化率及有功功率波动，判断场站是否满足GB/T 19964、GB/T 40595对频率穿越与一次调频的要求。若相量数据出现周期性振荡，主站可通过振荡源定位算法快速识别扰动来源，辅助调度员采取限电、切机等措施。

在省级电网层面，WAMS主站还与调度SCADA、状态估计、稳定分析等系统共享数据，构建“稳态+动态”协同的电网运行视图。PMU数据的高时间同步性，使得跨区域功率振荡、低频振荡模式及阻尼比计算成为可能，是传统稳态数据难以替代的动态数据源。

PMU数据链路的薄弱点主要集中在对时、通信通道与配置帧一致性三方面。对时失效会导致相量时标错误，WAMS主站将该装置数据标记为不可用；通信通道中断会造成数据缺失，影响低频振荡连续分析；配置帧与实际通道不一致则会导致主站解析错误。

可靠性设计建议：采用双模卫星对时（GPS+北斗）并配置铷原子钟守时；调度数据网采用双平面冗余，PMU同时向两个平面发送数据；配置帧变更后必须重新下装主站并做联调验证；关键站点PMU宜按双重化配置，两套装置独立采集、独立上送。

⚠ 风险提示：PMU数据属于电网动态监测的核心信息，若被篡改或注入虚假相量，可能导致调度员误判系统稳定状态。必须严格落实纵向加密、访问控制与日志审计。

同步相量测量屏的数据链路是一条“时间敏感、协议规范、安全要求高”的端到端通道。从一次侧采样、卫星对时、相量计算、帧封装到WAMS主站应用，每个环节都必须满足精度与可靠性要求。工程实施中，应把PMU纳入调度数据网统一规划，并与故障录波屏、远动通信屏、卫星时间同步系统屏协同设计。

并网验收阶段，需重点核查PMU装置型号、配置帧、对时精度、通道延时、规约版本与主站联调记录。只有当五项指标均满足调度要求，PMU数据才能被WAMS主站正式接入并参与电网动态监测。

📌 总结：PMU价值不在于单点测量，而在于全网同步相量的横向比较。保证对时精度、通道稳定、协议一致，是PMU数据被WAMS主站有效利用的前提。
