什么是远动通信屏？作用、功能与调度通信方案

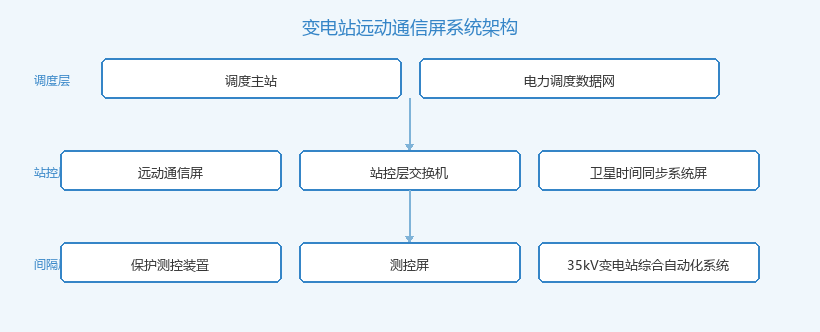

变电站远动通信屏系统架构拓扑示意

📌 配置原则：纳入调度管辖的变电站、光伏升压站、储能电站，必须配置远动通信屏或同等功能的通信装置，并完成与调度主站的联调验收，否则无法取得并网调度协议。

• 破协议孤岛：站内装置通信协议各异（Modbus、DNP3.0、IEC 61850、私有规约），远动通信屏将其统一转换为调度侧要求的 IEC 104/101 规约，实现异构设备互联。
• 减主站负担：通过点表映射、数据缓存、变化上送等机制，远动通信屏把大量原始数据加工为调度主站可直接消费的“四遥”信息，降低调度系统接入复杂度。
• 撑远方控制：将调度主站下发的遥控、遥调、AGC/AVC 功率指令经安全校验后转发给站内执行单元，支撑电网远程调度与自动控制。

• 遥信采集与上送：实时采集断路器位置、隔离开关状态、保护动作信号、装置告警等开关量，按变化上送或周期上送。
• 遥测采集与处理：采集电压、电流、有功、无功、频率、功率因数、SOC 等模拟量，支持死区设置、工程量转换、越限判别。
• 遥控与遥调转发：接收调度主站遥控分合闸、遥调整定值或功率指令，经五防闭锁、权限校验后下发给执行装置。
• 协议转换与规约适配：支持 IEC 104/101 主站侧规约，以及 Modbus RTU/TCP、IEC 61850 MMS/GOOSE、DNP3.0 等子站侧规约。
• 数据缓存与断点续传：通信中断时本地缓存 SOE、遥测变化数据，链路恢复后自动补传，保证调度数据完整性。

💡 原理提示：IEC 104 链路建立后，主站先发送总召唤命令，远动通信屏将全站遥信遥测快照上送；之后进入变化上送阶段，只有数据变化时才主动上送，兼顾实时性与通道带宽。

• 35kV 变电站：作为站控层核心通信设备，接入主变保护测控、线路保护测控、公用测控等装置，经 调度数据网屏 上送地调主站。
• 110kV/220kV 变电站：采用双机双通道冗余配置，双远动通信屏分别接入不同调度数据网平面，满足电网 N-1 可靠性要求。
• 光伏升压站/储能电站：接入 新能源 AGC/AVC 控制系统、储能 EMS、PCS、BMS，将功率指令与运行状态上送省调/集控中心。
• 风电场：与风电箱变监控系统、升压站综合自动化系统配合，实现风机级到调度级的数据贯通。

【远动通信屏现场安装/屏柜接线照片】

1. 接口余量：串口、网口数量应预留 20% 以上，便于后期扩容；推荐每屏至少 8 路串口、4 路网口。
2. 协议库：必须支持 IEC 104/101、Modbus RTU/TCP、IEC 61850 MMS，子站侧协议库越丰富，现场调试工作量越少。
3. 双电源与光电隔离：采用双路直流电源冗余供电，通信端口具备光电隔离，提升抗干扰能力与运行可靠性。
4. 免编程配置：支持点表导入、规约参数可视化配置，减少现场脚本开发，缩短调试周期。
5. 等保合规：接入调度数据网的远动通信屏应满足电力二次系统安全防护规定，配合 网络安全监测系统 实现纵向加密、访问控制与日志审计。

📌 验收注意：联调验收时，应重点核对遥信变位时延、遥测死区设置、遥控返校逻辑、双主站切换时间、断点续传完整性，并保存完整的测试记录备查。

📌 总结：远动通信屏的核心价值在于“接得下、译得准、送得上、控得住”。只有接口、规约、电源、时标、安全五个维度都达标，才能满足现代电网对站端通信的严苛要求。
