储能电站AGC/AVC调试参数设置、储能AGC/AVC并网验收常见问题

来源:HZVOLT 时间:2026-08-20 17:30:10

储能电站 AGC/AVC 调试:参数设置与并网验收常见问题

储能电站并网前,AGC(自动发电控制)与 AVC(自动电压控制)调试是调度验收的核心环节。参数设置是否合理、联调流程是否规范,直接决定电站能否满足电网考核要求。本文结合 GB/T 36547、GB/T 19964 及多地并网管理细则,从控制原理、参数整定、调度联调到故障排查,梳理实际工程中的关键要点。
一、AGC/AVC 在储能电站中的作用与系统构成
AGC 负责有功功率调节,响应电网频率与 ACE 偏差,控制对象是 储能 EMS 监控系统 下发的充放电功率指令;AVC 负责无功功率与电压调节,维持并网点电压在合格范围,控制对象包括 PCS 无功输出、SVG 等。两者共用调度通信通道与站内控制装置,但控制目标与参数体系相互独立。
典型 AGC/AVC 控制系统由三层构成:调度主站(省调/地调)、站端控制装置、执行单元(PCS、BMS、SVG)。新能源 AGC/AVC 控制系统 作为站端核心,承担协议转换、指令解析、功率分配与安全约束等任务。

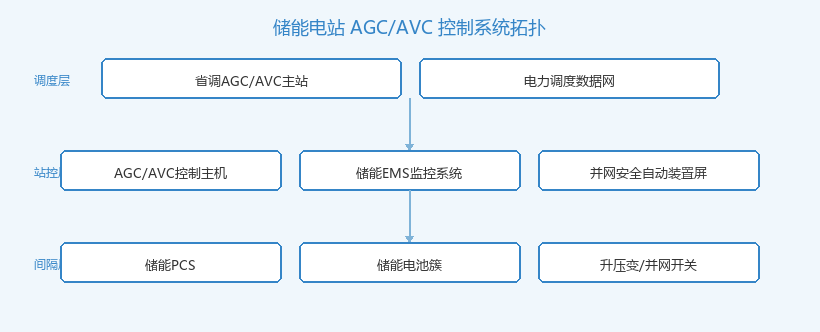

储能电站AGC/AVC控制系统拓扑图
储能电站 AGC/AVC 控制系统三层架构示意
? 配置原则:纳入电网调度管理的储能电站(一般 ≥10MW/20MWh 或按当地规定)必须配置 AGC/AVC 功能并通过联调测试,否则无法参与调频调压考核。
二、AGC 调试:有功控制参数设置
AGC 调试的关键是让储能系统在规定时间内响应调度有功指令,同时避免功率振荡或 SOC 越限。核心参数包括响应时间、调节速率、调节死区、功率分配策略等。
按现行考核要求,储能 AGC 有功响应时间一般要求 ≤3s(从指令下达到有功变化量达到目标值 90%),部分区域电网要求更高(≤2s)。调节速率需满足调度细则,通常为装机容量的 10%/min 以上。
参数名称 典型整定值 说明
响应时间 ≤3s 指令到达至功率达目标值 90%
调节速率 ≥10%装机/min 按调度细则执行
调节死区 ±1~2MW 或 ±2% 防止小指令频繁动作
SOC 保护边界 10%~95% 到达边界自动限制功率
储能电站AGC/AVC控制系统装置屏
储能电站 AGC/AVC 控制装置
功率分配策略需实时读取各簇 SOC:充电指令优先分配给 SOC 低的簇,放电指令优先分配给 SOC 高的簇;当任一簇 SOC 到达边界时,系统自动限制其功率或切换分配权重。
? 调试要点:正式联调前,先在本地模式做阶跃试验,确认 PCS 响应无超调、无振荡,再接入调度主站做闭环测试。
三、AVC 调试:无功控制参数设置
AVC 调试的核心是维持并网点电压稳定。控制模式通常包括电压闭环、无功闭环、功率因数闭环三种,调度侧一般要求电压闭环为主。参数设置不当会导致电压波动、无功倒送或设备过载。
关键参数包括电压调节死区、无功调节上限、响应时间、闭锁条件等。电压死区一般设为 ±0.5%~±1% UN,避免小扰动下频繁调节;无功调节上限按 SVG 与 PCS 无功能力之和整定,并保留 10%~20% 裕度。
参数名称 典型整定值 说明
电压死区 ±0.5%~±1% UN 防止频繁调节
无功上限 按设备能力×0.8~0.9 保留运行裕度
响应时间 ≤10s 电压闭环调节
闭锁条件 PCS 故障/保护动作 异常时退出 AVC
四、调度联调流程与并网验收
调度联调通常分为资料准备、本地测试、主站联调、现场验收四个阶段。资料包括并网批复、调度协议、二次系统设计图纸、装置说明书、出厂试验报告、PCS/BMS 通信协议及当地电网 AGC/AVC 考核细则。
主站联调阶段,调度端会下发升功率、降功率、电压升、电压降等阶跃指令,验证储能电站的响应时间、调节精度与稳定性。验收判据以当地并网管理细则为准,常见项目包括:有功响应时间、有功调节精度、无功响应时间、电压控制精度、通信链路可用率等。
? 验收注意:联调前务必确认 卫星时间同步系统 对时正常,事件顺序记录(SOE)时间戳误差应 ≤1ms,否则试验数据可能不被调度认可。
五、常见问题与故障排查
实际调试中,以下几类问题出现频率较高:响应超时、功率振荡、电压调节反向、通信中断、SOC 不一致导致功率分配失衡。
现象 可能原因 处理思路
响应超时 通信延时大、PCS 响应慢 检查通道延时,优化 PCS 控制参数
功率振荡 死区过小、积分系数过大 增大死区,减小积分作用
电压反向调节 电压测量点选择错误 核对 PT 接入点与极性
通信中断 规约不匹配、防火墙拦截 检查 104/MQTT 配置与安防策略
⚠ 安全提示:调试期间若出现 PCS 保护动作或电池系统告警,应立即退出 AGC/AVC 远方控制,切至就地模式排查,严禁带故障强行联调。
六、总结与运维要点
储能电站 AGC/AVC 调试不是简单的参数填入,而是涉及控制策略、通信规约、设备配合与调度验收的系统工程。前期准备充分、参数整定合理、联调过程规范,是顺利通过并网验收的关键。
日常运维中,建议定期核对调度下发的定值单与现场实际参数是否一致,检查通信链路可用率,关注 SOC 均衡状态,并结合 故障录波屏 记录分析异常事件。
? 总结:AGC 重在有功响应速度与 SOC 安全约束,AVC 重在电压稳定与无功裕度;两者都需以调度细则为准绳,以实测数据为依据,才能在并网后长期稳定运行。
