母线差动保护屏原理与应用详解：从复式比率差动到TA饱和闭锁

母线是变电站内汇集和分配电能的核心节点，连接着变压器、线路、母联（分段）等所有进出线间隔。母线故障虽然概率较低，但影响面极广——一旦母线发生短路故障而未被快速切除，所有连接在该母线上的元件都将失电，可能造成整站或区域大面积停电，甚至引发系统稳定破坏。因此，母线保护是变电站保护配置中可靠性要求最高、速动性要求最严的保护之一。

母线差动保护屏（母线保护装置）正是承担这一任务的专用二次设备。它采集母线上所有间隔的电流，依据基尔霍夫电流定律判别区内/区外故障，一旦确认母线区内故障，即以毫秒级速度跳开全部连接间隔，将故障母线迅速隔离，最大限度缩小停电范围。

母线保护的基本要求：

• 速动性：区内故障快速出口，动作时间通常≤20ms，防止故障持续扩大
• 选择性：准确区分故障母线（I母/II母/分段），只跳故障母线段
• 可靠性：区外故障（含CT饱和）不误动，区内故障不拒动
• 灵敏性：母线带负荷运行、高阻接地等工况下均可靠启动

📌 母线保护的核心矛盾：母线保护的难点在于"既要快、又要准"——故障切除必须毫秒级，而CT饱和引起的虚假差流又极易造成误动。现代母线保护的一切技术手段，本质上都是在速动性与抗饱和误动之间寻找最优平衡。

电流差动原理：母线保护将连接在同一母线（或同一母线段）上的所有间隔电流按同一方向折算后求和。正常运行或区外故障时，流入母线的电流等于流出母线的电流，即差电流（和电流）≈0；当母线区内发生故障时，所有间隔电流全部流向故障点，差电流骤增为故障电流，保护瞬时动作跳开全部间隔。

复式比率差动：为避免负荷电流、CT误差与饱和引起的误动，现代母线保护普遍采用复式比率差动判据。其核心思想是：动作量取各间隔电流的绝对值之和（和电流），制动量取各间隔电流矢量和绝对值（差电流）与和电流的差值，通过比率系数将动作门槛随穿越电流自动抬高，从而兼顾区内故障的灵敏度与区外故障（含CT饱和）的制动能力。典型判据为：I_d > I_d0 且 I_d / (I_r − I_d) ≥ K（I_d为差电流，I_r为和电流，K为比率系数，可多段设置）。

启动与闭锁元件：母线保护通常配置故障分量启动元件、差流越限启动元件和电压闭锁元件。电压闭锁（母线电压降低或负序/零序电压升高）用于防止正常运行时装置异常或人为误碰引起误出口，是母线保护"双保险"中的第二道保险。

💡 复式比率差动的核心逻辑链：各间隔电流同步采样 → 折算求和得到差电流与和电流 → 比率判据判别 → 电压闭锁开放校验 → 满足条件即跳开全部连接间隔。全过程在数毫秒至20ms内完成。

母线保护面临的最大技术难题是区外故障时的CT饱和。母线区外（如某条出线末端）发生短路时，巨大的穿越电流流经母线CT，若CT铁芯饱和，其二次电流波形畸变、幅值衰减，导致各间隔电流"不平衡"，母差保护装置会检测到虚假差流。若不能可靠识别，保护将误判为区内故障而误跳母线，造成大面积停电。为此，现代母线保护配置了多重抗饱和手段：

• TA饱和检测元件：利用饱和CT二次电流"畸变、间断、延迟过零"的波形特征，快速识别饱和并闭锁差动出口；同时利用故障初始1/4~1/2周波内的线性传变区完成判别后再闭锁，实现"先判断、后闭锁"
• 故障分量判据：以故障分量电流构成差动与制动判据，故障分量在区外故障时依然满足"流入=流出"，天然抗饱和
• 比率制动强化：复式比率制动在穿越电流增大时大幅抬高动作门槛，饱和初期即使出现差流也不满足动作条件
• CT饱和闭锁复归：饱和消失、差流回落并持续一定时间后自动开放，保证随后可能发生的区内故障仍能可靠动作

需注意的技术边界：TA饱和检测依赖故障起始阶段无饱和的"窗口期"，若CT严重饱和、线性传变区极短，抗饱和判据的可靠性会下降。因此，母线保护对CT选型有严格要求——宜选用TPY级或5P级大容量CT，并校核饱和特性，从源头降低饱和风险。

⚠ 反措要求：母线保护涉及的所有CT绕组应独立专用，不得与其他保护共用；CT二次回路一点接地、严禁多点接地，防止接地环流引起误动。

现代母线保护装置通常集成断路器失灵保护与死区保护功能，构成完整的"母线—断路器"防御体系：

失灵保护与母线保护的关系：当线路保护动作跳闸而断路器拒动时，失灵保护依靠母线保护装置采集的"断路器位置+电流判据"，经短延时跳开与该断路器相连母线上的所有间隔，同时启动远方跳闸切除对侧电源。它相当于把"单断路器拒动"转化为"母线隔离"，是防止事故扩大的关键一环。失灵保护的电流判据须同时具备相电流、零序电流与负序电流判别能力，避免高阻接地时灵敏度不足。

💡 为什么失灵保护要延时？失灵保护必须给断路器留足动作时间（跳闸时间+燃弧时间），再确认"电流仍在"才认定拒动，防止断路器实际已断开时误跳母线。延时的本质是"用时间换可靠性"。

运行方式识别：母线一次接线方式多样（双母线、单母线分段、双母带旁路、3/2接线等），且运行方式随倒闸操作动态变化。现代母线保护通过隔离开关辅助触点（刀闸位置）自动识别运行方式，自动生成"电流—母线"归属关系，实现：

• 差动回路自适应：刀闸位置变化后，装置自动将间隔电流归入对应母线的差动回路
• 刀闸位置异常告警：刀闸位置与电流分布矛盾时（如间隔电流"消失"而刀闸闭合），发出刀闸位置异常告警并提示运维核查
• 母线互联识别：母联合位且两侧刀闸全合时识别为互联运行，差动逻辑自动切换

整定配合要点：

• 差动启动电流：按躲过最大负荷不平衡电流整定，同时校验最小故障电流下的灵敏度（灵敏系数一般≥2.0）
• 比率系数：复式比率系数按CT误差与饱和特性整定，兼顾区内灵敏度与区外制动
• 失灵时限：与断路器跳闸时间配合，一般0.15~0.3s，与相邻保护时限阶梯配合
• 电压闭锁定值：低电压/负序电压/零序电压按躲过正常最低运行电压整定

动作流程串联：以双母线I母区内故障为例：I母各间隔电流汇聚产生差流越限 → 复式比率判据确认 → 电压闭锁开放 → 差动出口瞬时跳开I母全部间隔 → 若某断路器拒动，失灵保护经短延时确认后跳开相邻间隔并远方跳闸 → 故障隔离完成，II母及正常运行间隔不受影响。

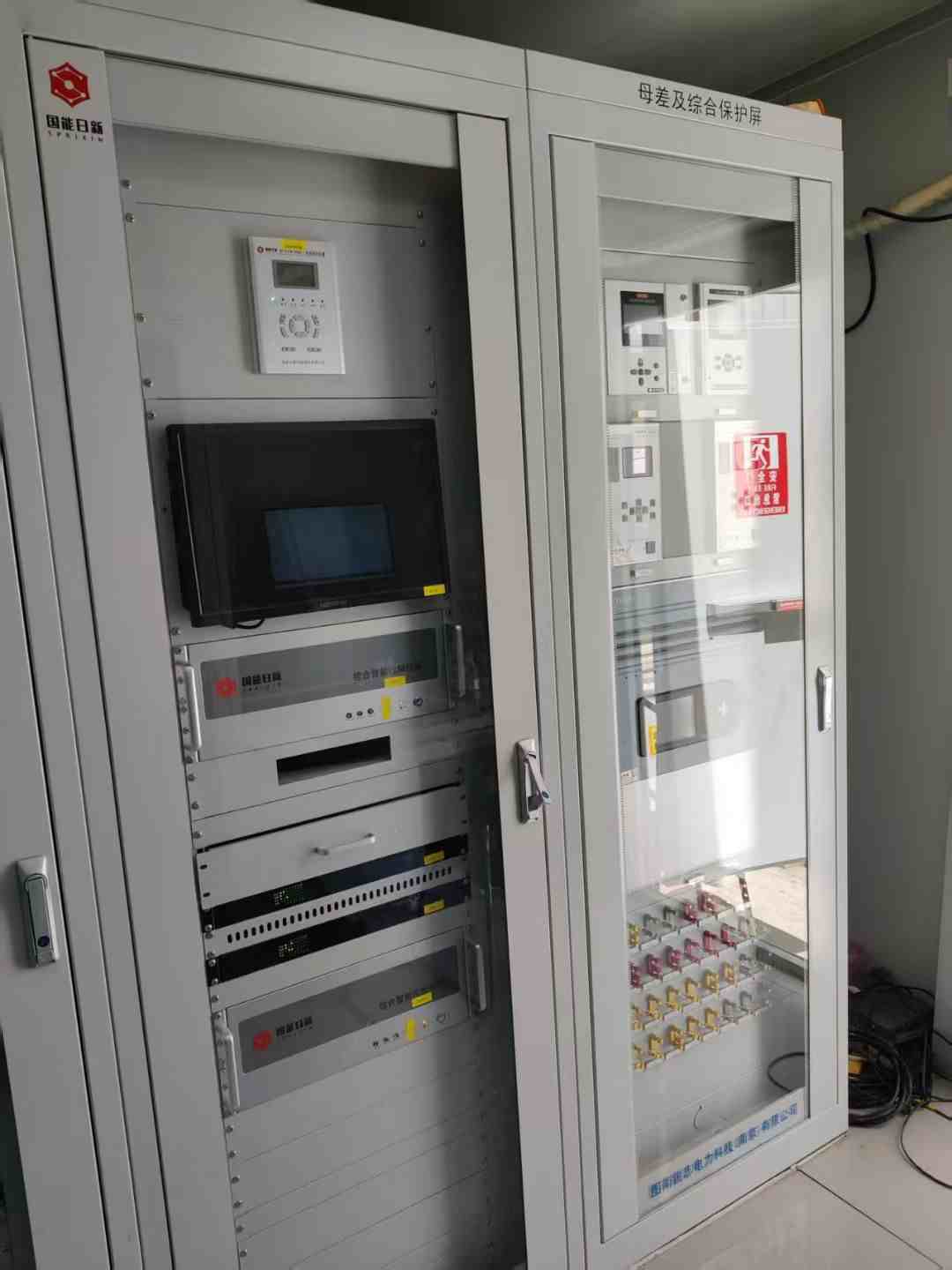

屏柜组成：典型母线保护屏包括母线保护装置（含差动、失灵、死区、充电保护等功能模块）、隔离开关位置开入回路、CT回路（各间隔电流输入）、跳闸出口回路（各间隔断路器+母联）、信号与录波接口、打印机及压板组。双母线接线通常配置双套独立母线保护（双重化），分别使用独立CT绕组、直流电源与跳闸回路。

• 刀闸位置核对：倒闸操作后核对装置显示的运行方式与实际一致，防止刀闸辅助触点故障导致差动回路错接
• CT回路安全：母线保护CT回路严禁开路，检修时先退保护再短接，防止开路高压伤人
• 定期检验：按规程周期开展差动特性、失灵逻辑、电压闭锁、跳闸出口等检验，绘制比率制动特性曲线核对
• 压板管理：差动出口、失灵出口、电压闭锁等功能压板按定值单正确投退，投退记录可追溯
• 录波与报文分析：故障后及时调取母线保护录波，核对动作行为与刀闸位置信息，为事故分析提供依据

📌 总结：母线差动保护屏以复式比率差动为核心判据，以TA饱和识别与闭锁为防误动关键，以失灵、死区、充电保护为扩展防线，以运行方式自适应应对复杂倒闸工况。理解"差动+抗饱和+扩展功能"的完整体系，是母线保护整定计算、调试检验与运行维护的基础——母线安全，变电站的"心脏"才安全。
