光伏防逆流系统工作原理与控制策略详解:从逆流检测到智能限发
随着"整县推进"与工商业屋顶分布式光伏的快速发展,大量光伏电站就近接入台区或企业配电网。与集中式电站不同,分布式光伏的发电功率随光照剧烈波动,当光伏出力超过本地负荷时,多余电能就会通过并网点向上一级电网倒送,形成逆流(反向潮流)。对于按"自发自用、余电不上网"模式设计的电站,逆流不仅造成计量纠纷,还可能引发台区电压越限、保护配合失配、配电变压器反向过载等安全问题。
光伏防逆流系统正是为解决这一问题而生的自动化控制装置。它实时监测并网点功率流向,一旦检测到逆流趋势,立即通过调节逆变器出力、投入储能吸收或切换负荷等手段,将并网点功率控制在允许范围内,确保"自发自用、不向电网倒送"的运行目标稳定实现。
防逆流的典型应用需求:
- 户用/工商业自发自用:合同约定余电不上网,需防止任何时刻向电网倒送功率
- 台区容量受限:配变容量不足,光伏反向过载威胁变压器安全运行
- 电网调度要求:部分地区要求分布式电源具备防孤岛、防逆流等并网安全功能
📌 防逆流的核心目标:让光伏出力始终跟随本地负荷,并网点功率保持"只进不出",既最大化自发自用比例,又不对电网产生反向冲击。
逆流的成因:并网点功率方向取决于光伏出力与本地负荷的瞬时差值。设光伏出力为PPV、本地负荷为PL,则并网点功率PGRID = PPV − PL。当PPV > PL时,PGRID为正值(向电网倒送),即产生逆流。光照骤强、负荷骤减(如节假日车间停产)都是逆流的高发场景。
检测原理:防逆流系统在并网点装设双向功率/电能检测装置(专用防逆流CT+采集模块,或双向电能表),以高采样率测量电流幅值、方向与相位,经功率计算得到并网点有功功率PGRID及其方向。典型检测指标包括:
- 逆功率门槛:反向有功功率超过整定值(如额定容量的3%~5%或固定值如1kW)即判定进入逆流状态
- 方向判定:依据电流相对电压的相位(功率因数角)判定功率流向,需保证CT极性接线正确
- 响应速度:检测周期毫秒级,保证控制闭环及时性,防止逆流持续时间过长
与逆功率保护的区别:防逆流系统的功能定位是连续闭环调节——逆流出现后通过降出力/吸收等方式消除逆流,电站继续运行;而传统逆功率保护是保护性跳闸——检测到逆功率越限即切除逆变器(或并网点开关)。现代防逆流系统通常兼具二者:正常工况连续调节,极端失控工况保护跳闸。
💡 检测的核心逻辑链:并网点电流电压同步采样 → 功率计算与方向判定 → 与逆功率门槛比较 → 生成调节指令。整个闭环在百毫秒级完成,既防止逆流又避免频繁调节引起出力振荡。
根据电站配置与业主需求,防逆流控制策略可分为三种,实际工程中常组合使用:
| 控制策略 | 工作原理 | 适用场景 |
|---|---|---|
| 功率限制型 | 控制器向逆变器下发有功限值,降低出力至负荷以下,留出安全裕度 | 纯自发自用、无储能、追求简单可靠 |
| 储能吸收型 | 逆流趋势出现时储能充电吸收多余电量,负荷增加后再放电,发电不浪费 | 配置储能、追求自发自用率最大化 |
| 智能调控型 | 综合功率限制+储能+负荷切换,按优先级自动协调多设备 | 多逆变器+储能+可调负荷的复杂场景(虚拟电厂、微电网等场景) |
功率限制型的控制逻辑:控制器实时计算允许出力上限 Plim = PL − Pmargin(Pmargin为防逆流安全裕度,如5%~10%额定功率),通过逆变器通信协议(Modbus/EMS接口)下发有功指令。为防止频繁调节,通常设置滞环控制:反向功率超过门槛(如3%)时降出力,正向功率回落至安全区间(如低于门槛且持续数秒)后才允许缓慢恢复出力。
储能吸收型的调节流程:检测到逆流趋势 → 储能PCS切换至充电模式,充电功率跟随逆流增量 → 并网点功率回落至零附近 → 负荷增大后储能放电补充,实现"光伏—储能—负荷"的动态平衡。需搭配储能EMS系统。
✅ 策略选择建议:无储能场景首选功率限制型(成本最低、可靠性最高);配储场景优先储能吸收型(零弃光、经济性最好);多设备复杂场景用智能调控型统一协调。
防逆流系统控制的效果取决于闭环算法的响应速度、稳态精度与抗扰动能力,核心参数整定要点如下:
- 逆功率门槛:一般整定为额定容量的3%~5%,门槛过低导致频繁调节,过高则逆流幅度偏大,需权衡电网要求与调节稳定性,根据项目实际情况已经供电要求进行设置
- 调节步长与周期:逆变器有功调节周期通常1~5s,步长取额定功率的1%~3%,防止大步长引起出力振荡
- 滞环宽度:投入/恢复门槛之间保持一定差值(如1%~2%额定功率),避免在门槛附近反复切换
- 恢复延时:逆流消失后延时(如10~30s)再恢复出力,防止负荷短时波动引起误调节
- 安全裕度:出力上限预留5%~10%裕度,应对云遮效应下负荷与出力的快速变化
先进系统还引入负荷预测与光伏功率预测系统,提前判断未来时段出力与负荷的匹配关系,实现前瞻性调节,进一步减少出力损失、提升发电利用率。
💡 整定原则:"门槛稳、步长小、滞环宽、延时复"。宁可牺牲少量发电量,也要保证不逆流、不振荡、不误调——这是防逆流系统可靠运行的第一准则。

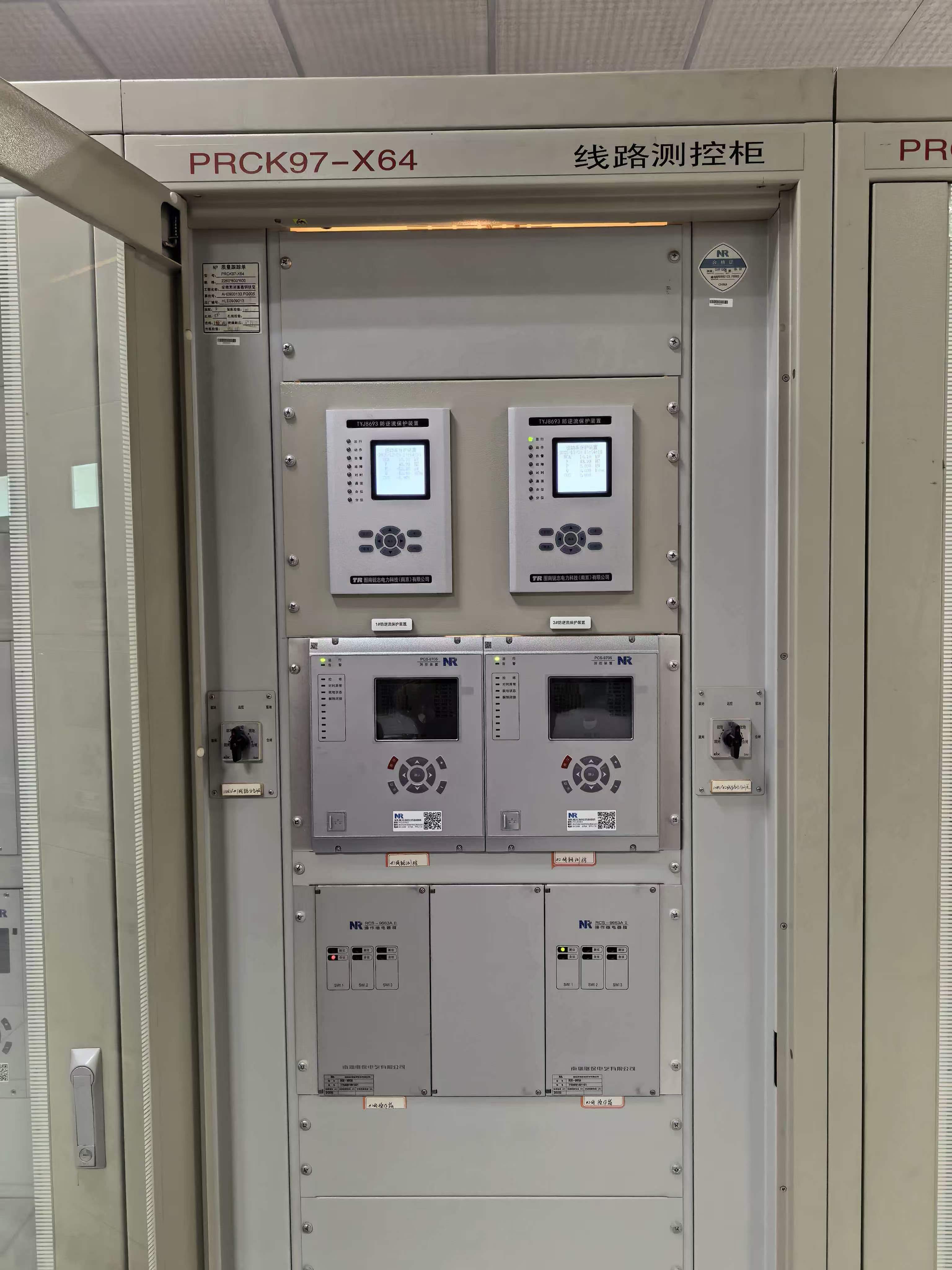

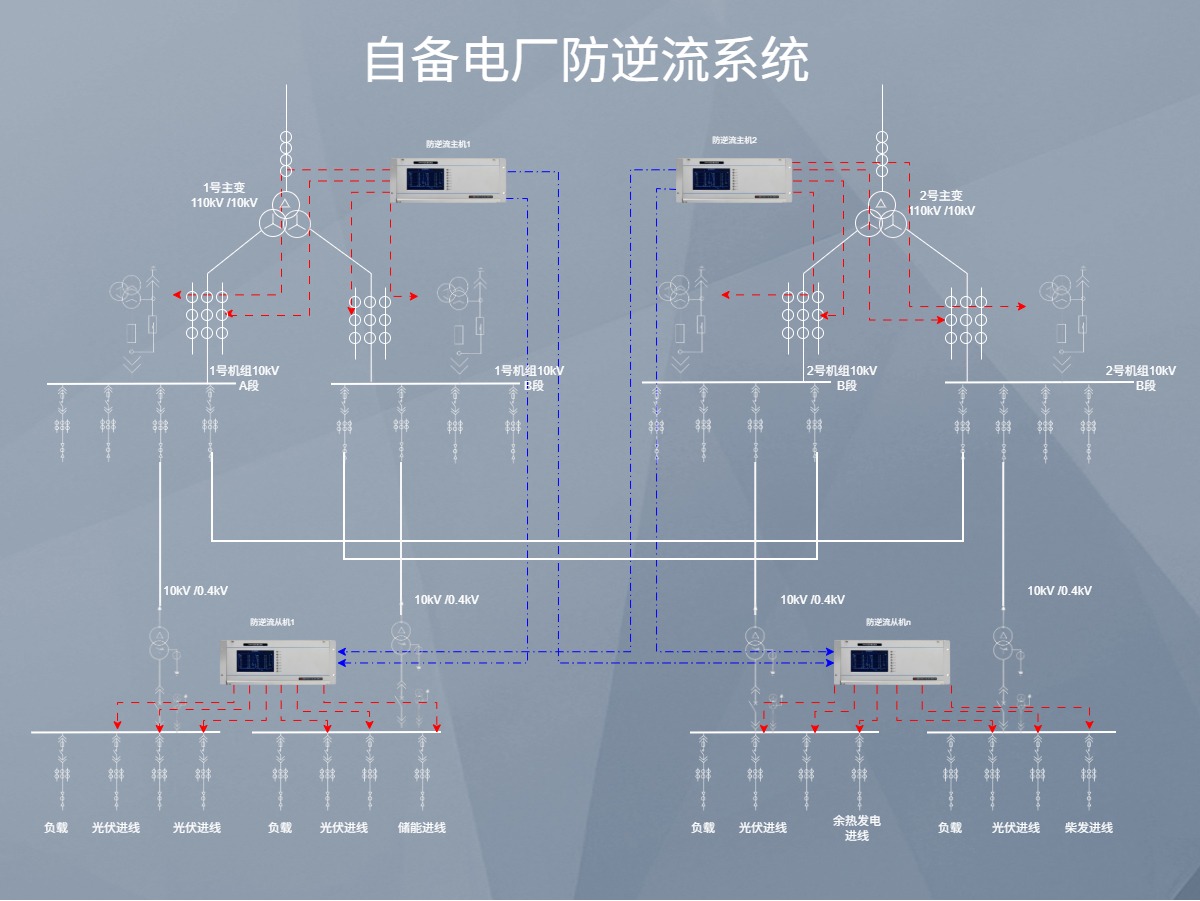

一套完整的防逆流系统由感知层、控制层与执行层三部分组成:
| 层级 | 组成设备 | 功能说明 |
|---|---|---|
| 感知层 | 防逆流CT、双向电能表/采集模块 | 并网点电压电流采样,功率方向与电能计量 |
| 控制层 | 防逆流装置(就地)或EMS/云平台(远方) | 逆流判定、策略运算、指令下发与状态监视 |
| 执行层 | 逆变器(限功率)、储能PCS、可调负荷、并网断路器 | 接收指令执行功率调节,回传运行状态 |
通信架构:控制器与逆变器之间常用Modbus RTU/TCP或逆变器厂家私有协议(RS485总线),与储能PCS采用Modbus/EMS接口,与云平台通过4G/以太网上行。通信中断时应进入安全兜底模式——控制器无法下发指令时,就地保护或逆变器自身策略维持不逆流运行,防止"通信断、逆流生"。防逆流数据(功率曲线、调节记录、告警事件)应本地存储并支持云平台远程监视。

⚠ 可靠性要求:防逆流控制不得依赖单一通信链路——就地控制优先、远方控制为辅,通信中断自动切换至就地策略,确保任何工况下逆流都处于可控范围。
典型应用场景:
- 工商业屋顶光伏:自发自用模式,节假日负荷低时防止倒送,配合储能实现零弃光
- 户用分布式光伏:并网容量大于户用负荷的场景,防止向台区倒送
- 台区配网末端:多户光伏集中接入台区,防逆流+防电压越限协同控制
- 光储充一体化电站:光伏、储能、充电桩多设备联动,防逆流与需量管理结合
运维要点:
- CT极性核查:防逆流方向判定依赖CT极性,安装与检修后必须核对极性,防止"越防越逆"
- 门槛与裕度校验:季节负荷变化后复核逆功率门槛与安全裕度,避免出力过度损失或逆流超标
- 调节记录分析:定期分析防逆流动作次数与调节曲线,评估发电量损失,优化策略参数
- 通信与兜底测试:定期测试通信中断时的就地兜底策略,确认逆变器限功率指令执行正常
📌 总结:光伏防逆流系统以并网点功率检测为基础,通过功率限制、储能吸收、智能调控三大策略实现"自发自用、不逆流"的运行目标。把握"检测准、判据稳、闭环快、兜底全"四个要点,合理整定门槛、步长、滞环与裕度参数,就能在保证并网安全的前提下最大限度提升光伏发电利用率,为分布式光伏的高质量消纳保驾护航。
