新能源 AGC/AVC 控制系统怎么配置？参数整定与并网验收要点

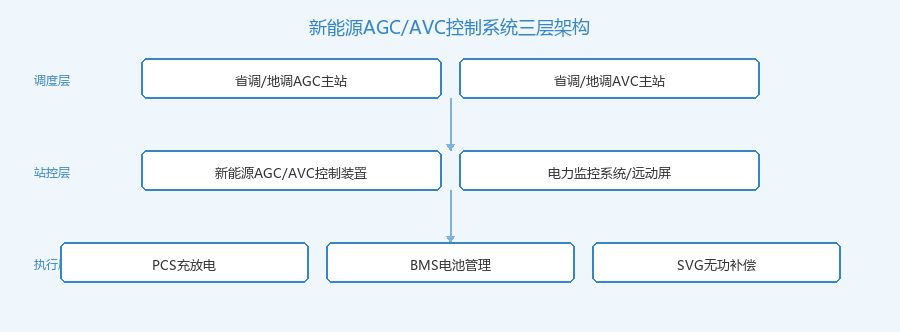

新能源 AGC/AVC 控制系统三层架构示意（调度层-站控层-执行层）

📌 配置原则：纳入电网调度管理的新能源场站（一般 ≥10MW 或按当地并网细则）必须配置 AGC/AVC 功能，并通过调度联调测试才能并网运行；储能电站则按 GB/T 36558 及当地细则执行。

💡 原理提示：AGC 控制的是有功功率（火电厂→P、新能源→P+SOC 约束），AVC 控制的是电压与无功（PCC 点电压合格、不发生无功倒送）；两者通过同一通道下发指令但参数体系相互独立，应在装置内分表分库维护。

1. 指令接收：通过调度数据网（调度数据网屏 等）按 IEC 104 接收遥调指令（Setpoint）。
2. 指令解析与校验：校验量程、SOC 边界、PCS 可调容量，过滤非法指令。
3. 分配策略：AGC 按 SOC 均衡原则分配到各 PCS/电池簇；AVC 按电压闭环或无功闭环分配到 PCS/SVG。
4. 约束校核：设备故障、过载、过温、保护动作时闭锁对应通道。
5. 执行与回送：通过 Modbus/CAN 写入 PCS，同时把执行结果以遥测形式回送主站。

1. 接口与协议余量：下行接口数 ≥ PCS/BMS 总数 ×1.2，每台 PCS 至少预留 1 路备用；上行按当地调度要求支持 IEC 104/101/MMS。
2. 参数体系：内置响应时间、调节速率、调节死区、SOC 边界、电压死区、无功上限、闭锁条件 7 类参数，支持在线整定不掉线。
3. 双机冗余：调度管理严苛的电站宜采用「双机热备」配置，主备切换时间 ≤200ms，保证单台故障不影响并网运行。
4. 对时与 SOE：与 卫星时间同步系统屏 对时，事件顺序记录分辨率 ≤1ms；调试期间用 故障录波屏 抓取联调波形做对比。
5. 合规与等保：调度侧要求纵向加密、横向隔离、防火墙白名单、过等保 2.0；站端配置应预留 网络安全监测系统 接口。

⚠ 验收注意：联调前务必确认对时正常，否则试验数据可能不被调度认可；调试期间若出现 PCS 保护动作或电池系统告警，应立即退出 AGC/AVC 远方控制，切至就地模式排查，严禁带故障强行联调。

📌 总结：AGC 重在有功响应速度与 SOC 安全约束，AVC 重在电压稳定与无功裕度；两者都需以调度细则为准绳、以实测数据为依据，结合卫星时间同步系统与故障录波屏的事件记录，才能在并网后长期稳定运行。
