什么是防孤岛保护？原理、配置与光伏并网验收测试一次讲清
来源：HZVOLT 时间：2026-08-24 12:03:53
什么是防孤岛保护？原理、配置与光伏并网验收测试一次讲清
光伏逆变器并网运行中，一旦电网失电而并网开关未及时跳开，本地发电单元将继续向局部电网供电，形成"孤岛效应"。防孤岛保护就是要在并网点电压、频率、相位出现异常时，按 GB/T 19964 与 GB/T 33599 要求的时限内可靠跳开并网开关，避免设备损坏与检修触电风险，是分布式光伏与储能并网的硬性验收项。
一、防孤岛保护的定义与并网必要性
防孤岛保护（Anti-Islanding Protection，也写作 AIPP）特指并网保护装置实时监测并网点电压、频率与相位跳变信号，在检测到电网失电或参数严重越限时，于规定时间内发出跳闸命令，主动断开并网断路器。它属于安全自动装置范畴，常与并网安全自动装置屏中的低频/低压减载功能并列部署，但不是同一项保护。
实际工程中"防孤岛"与"反孤岛"常被混用，但工程含义略不同：前者属于系统侧主动跳闸保护（被动检测+主动执行），后者常指逆变器自带的无功/有功扰动法（主动干扰+被动脱网）。GB/T 19964-2012《光伏发电站接入电力系统技术规定》要求：电站必须具备快速检测孤岛并断开与电网连接的能力，防孤岛保护应与电网保护、相间短路保护配合，并在电网失电后 2s 内停止向电网送电。
📌 配置原则：分布式光伏并网项目（特别是 380V/10kV 接入）必须配置防孤岛保护；集中式光伏升压站除装设防孤岛保护外，还应在并网线路重合闸投入前完成解列。储能并网项目则需同步校验 AGC/AVC、新能源AGC/AVC控制系统与防孤岛逻辑的时序关系。
二、防孤岛保护的系统构成
典型防孤岛保护系统由监测层、决策层、执行层三层构成：监测层采集并网点 PT/CT 信号（电压、频率、相位）与逆变器状态；决策层由防孤岛保护屏主控单元按定值完成越限判定；执行层通过并网断路器完成跳闸，并联动光伏防逆流系统或故障录波设备记录事件过程。

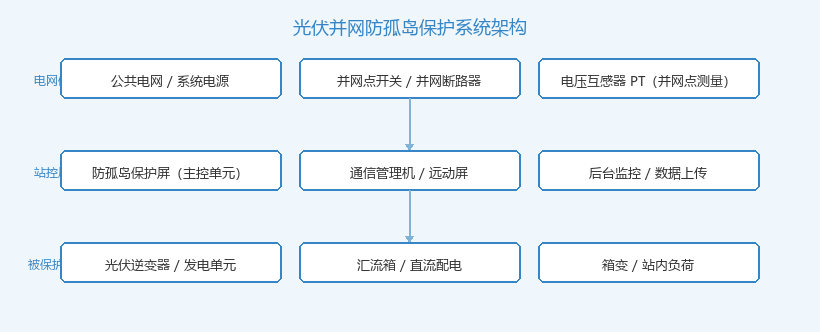

图1 光伏并网防孤岛保护系统三层架构示意
工程部署上，防孤岛保护屏通常就近安装在并网开关室，与并网断路器、PT、CT 同柜布置；监测对象包括并网点三相电压、系统频率、关键节点相位跳变；与站内 BAMS、储能EMS监控系统 通过 IEC 61850 / Modbus 通信，上送事件顺序记录（SOE）便于事后分析。
三、工作原理与检测判据
防孤岛保护有两大实现路径：被动检测法（不需要主动扰动）与主动扰动法（在控制信号中注入扰动）。被动法依赖电网失电后的电压/频率偏移，相位偏移检测灵敏度较高但存在检测盲区（NDZ）；主动法通过周期性注入无功/有功扰动检测并网点响应差异，可缩窄盲区但需逆变器协同。
| 判据类型 | 典型定值 | 跳闸时限 |
|---|---|---|
| 电压越限（高频） | U > 1.10 Un / U < 0.65 Un | ≤ 0.2s / 0.16s |
| 频率越限 | f > 50.5Hz / f < 49.5Hz | ≤ 0.2s |
| 相位跳变（ROCOF） | df/dt > 0.5~1Hz/s | ≤ 0.2s |
| 有功/无功扰动响应 | 逆变器算法闭环 | ≤ 2s |
💡 原理提示：分布式光伏装机与本地负荷相近时，被动法检测盲区风险显著上升，需优先采用有功+无功双重扰动法，或由逆变器侧主动脱网（反孤岛）补足。可结合卫星时间同步系统的毫秒级对时记录各类判据动作时序，便于事后溯源。
图片占位：请上传【分布式光伏并网现场 / 防孤岛保护屏真实设备照片】并替换本块（发布前删除本行提示）
四、防孤岛保护与相关保护对比辨析
光伏并网场景下，"防孤岛""反孤岛""低压脱扣""低频减载"功能边界容易被混淆。下表从动作目标、实现位置、时限要求三个维度对比：
| 功能 | 实现位置 | 动作目标 | 典型时限 |
|---|---|---|---|
| 防孤岛保护 | 并网点保护屏 | 电网失电后跳并网开关 | ≤ 2s |
| 反孤岛（逆变器） | 逆变器内部控制 | 检测后主动脱网 | ≤ 2s |
| 低压脱扣 | 并网点或母线 | 长时间低电压跳闸 | 秒级至分级 |
| 低频减载 | 低频减载屏 | 频率跌落分轮切负荷 | 按轮级配置 |
工程上防孤岛与反孤岛应同时配置、互为冗余：逆变器侧反孤岛作为快速反应（≤500ms 主动脱网），系统侧防孤岛作为兜底（≤2s 强制跳闸）。任一失效不影响另一路保护，但两路动作时序需解耦避免同时跳闸造成重合闸不期望。
五、典型应用场景
场景1：分布式工商业光伏（380V/10kV 接入）。分布式项目装机一般不超过 6MW，常用单台防孤岛保护屏+并网断路器。检测判据按 GB/T 19964 与当地电网要求执行：电压穿越能力 ≥ 2s（低电压穿越要求），孤岛检测 ≤ 2s。建议同步部署光伏防逆流系统，防止反向送电导致并网点异常。
场景2：集中式光伏升压站（35kV/110kV 接入）。装机容量 10MW 以上时，防孤岛保护常与线路保护同屏布置，PT/CT 接入 35kV 母线侧。需注意并网线路重合闸投入时间与防孤岛跳闸的配合：重合闸必须在防孤岛保护复位后投入，避免重合闸投入瞬间再次失电。
场景3：储能电站并网（10kV/35kV 接入）。储能并网涉及 PCS、BMS、EMS、SVG 多系统协同，防孤岛保护建议作为最后一道安全屏障。其动作时序需晚于 BMS 保护、SVG 保护，避免 PCS 主动调节期间防孤岛误动；同时与储能EMS监控系统告警联动，触发事件告警与故障录波。
六、选型与并网验收要点
结合工程经验，防孤岛保护屏选型与验收常被忽视的 5 个要点：
- 判据可配：电压阈值、频率阈值、ROCOF、扰动周期应均可现场整定，避免厂家固化的"默认值"应付不同电网条件。
- 双电源供电：保护装置与跳闸线圈必须双电源供电（交流 + 直流），任一电源丢失不影响跳闸出口。
- 通信与对时：SOE 时间戳误差 ≤1ms，需配置 IRIG-B 或 SNTP 对时接口，便于事后溯源。
- 故障录波联动：防孤岛动作时联动故障录波装置记录故障前 5 个周波以上数据，便于反演时序与故障定位。
- 验收试验：按 DL/T 448 与 GB/T 19964 完成孤岛效应试验（断开主电源观察跳闸时限）+ 电压/频率穿越验证，试验数据并入交接资料。
⚠ 安全提示：调试期间若出现防孤岛保护拒动或误动，应立即退出并网点发电单元并报调度，切不可带故障强行并网。
七、总结与运维要点
防孤岛保护是分布式与集中式光伏并网的刚性安全屏障，其本质是"在电网失电瞬间，主动断开并网开关"。判定逻辑通常结合被动检测（电压/频率/相位）与主动扰动（有功/无功），以缩窄检测盲区；与逆变器侧反孤岛、低压脱扣、低频减载共同构成多道防线。
日常运维建议每季度校验一次定值与动作时间，每年开展一次孤岛效应试验，结合卫星时间同步系统核对 SOE 时序，避免保护误动影响全站发电可用率。
📌 总结：防孤岛保护的关键在"判据 + 时限 + 通信"，以调度细则为准绳，以现场试验数据为依据；多重保护协同配置，确保失电瞬间可靠解列，是光伏安全并网的最后一道闸口。
