弧光保护系统原理配置与母线弧光保护方案
来源：HZVOLT 时间：2026-08-25 15:03:52
中低压开关柜内部短路时，燃弧持续时间每多 100ms，设备损伤呈指数级上升。弧光保护系统通过"光信号+电流信号"双判据在毫秒级内切除故障，按 GB/T 50065 与 GB 50060 限定的时限跳开进线/分段断路器，是母线故障、发电机出口、电抗器组防烧损的关键手段。
一、弧光保护的定义与工程必要性
弧光保护（Arc Flash Protection，也称电弧光保护）是电力系统中专门针对开关柜内部电弧故障的快速保护。区别于常规过流保护依赖电流幅值与时限配合，弧光保护通过探测电弧产生的光强突变（光探测器）和/或电流突增量（电流互感器），共同判定后立即发出跳闸命令，典型动作时间 ≤ 7~10ms。
传统过流保护虽然能在故障发生后数百毫秒内切除，但电弧故障本身具备"低阻抗、瞬时高能量"特性，每 100ms 即可对柜体结构、铜排、绝缘件造成不可修复损伤，并直接威胁运维人员安全。弧光保护的目标就是将燃弧时间限制在工艺可承受范围（通常 ≤ 100ms）内，配合快速断路器完成母线故障的精准清除。
📌 配置原则：10kV 以上母线室、35kV 开关柜、发电机出口及重要电抗器组均应配置弧光保护，特别是人可达或故障后果严重的场景；与主变保护屏、母线差动保护屏构成"弧光 + 差动 + 后备"三级防线。
二、弧光保护系统的构成
典型弧光保护系统由三层构成：传感层负责光信号采集与电流采集；主控层完成双判据逻辑判断；执行层通过断路器、记录系统完成跳闸与事件记录。弧光保护屏作为主控单元承担逻辑判断、与 SCADA 通信、联动故障录波屏记录等核心任务。

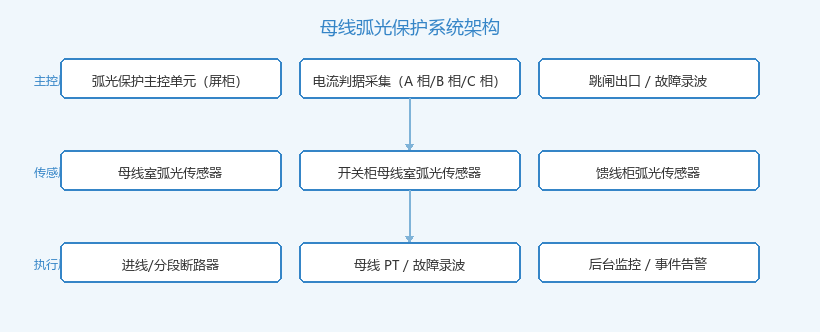

图1 母线弧光保护系统三层架构示意
工程部署上，传感层的光纤式传感器沿母线室、开关柜母线室纵向布置，每面柜不少于 1 个采集点；电流互感器主判据常用 A 相/B 相/C 相 3 路独立采集，避免拒动。主控单元安装在主控室或就地开关柜室，可联动后台电力微机五防系统拒绝误操作授权，避免合闸于故障母线。
三、弧光保护工作原理与双判据逻辑
弧光保护采用"光 + 电流"双判据逻辑。光信号由光纤或光电传感器采集柜内光强变化；电流信号由电流互感器采集三相电流幅值或 di/dt 增量。仅当两个判据同时满足时，主控单元才向对应断路器发跳闸命令，这能有效避免单光信号噪声（如手电筒、检修焊弧、瞬时照明）造成的误动。
| 判据 | 典型阈值 | 动作时限 |
|---|---|---|
| 光信号突变 | 光强 ≥ 3000~6000 lux/Δt | ≤ 1ms 触发 |
| 电流增量 | di/dt ≥ 触发值或 Imax 越限 | ≤ 5ms |
| 双判据同时满足 | 光强 + 电流增量 | ≤ 7~10ms 跳闸 |
| 纯光模式（备份） | 弧光特征 + 自检通过 | ≤ 15ms |
💡 原理提示：单光模式（无电流判据）虽然动作更快，但在电焊、自然光直射、柜内检修照明场景易误动，工程部署中应作为"光+电流"双判据故障或 CT 不可用时的应急备份，并把"双判据"作为主保护。可结合卫星时间同步系统的毫秒级对时记录弧光事件发生时序，便于事后溯源。

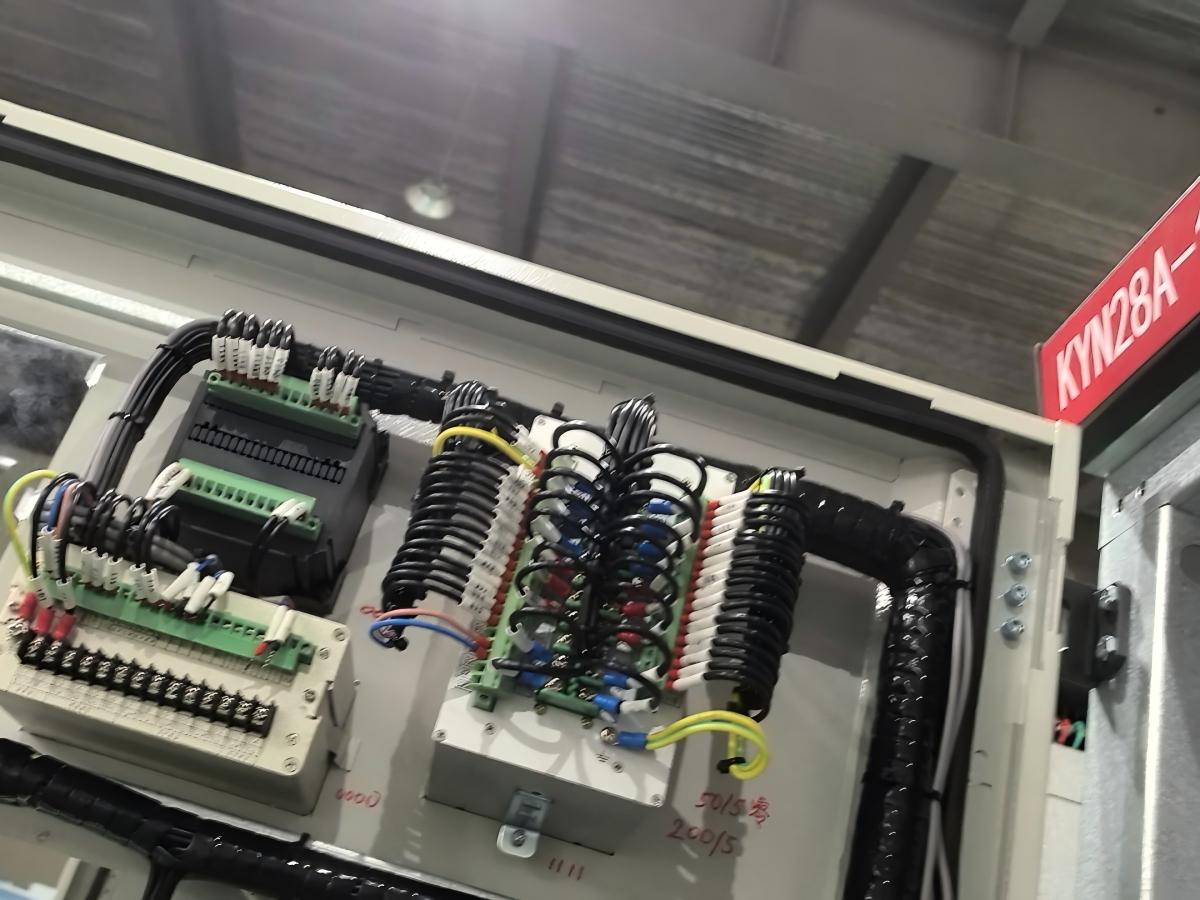

35kV 开关柜母线室 / 弧光传感器安装 / 弧光保护屏真实设备照片
四、弧光保护与相关保护对比辨析
中低压母线保护体系中，弧光保护、过流保护、母线差动保护三类功能边界需清晰。以下从动作速度、依赖条件、典型故障做对比：
| 保护类型 | 典型时限 | 依赖条件 | 适用场景 |
|---|---|---|---|
| 弧光保护 | ≤ 10ms | 光信号 + 电流信号 | 开关柜母线、发电机出口 |
| 母线差动保护 | 15~30ms | 所有出线 CT 同型同极性 | 大容量母线 |
| 过流保护（后备） | 300~1000ms | 过流定值 + 时限 | 故障兜底 |
| 变压器后备 | 500~1500ms | 复合电压启动过流 | 母线故障兜底 |
工程经验：母线差动 + 弧光 + 后备过流是黄金组合。母线差动是主保护（不依赖光信号），弧光承担"毫秒级切除"任务；任何一套拒动不影响弧光保护生效，但两套时序需解耦以避免相互闭锁。
五、弧光保护系统典型应用场景
场景1：35kV 配电所母线室。35kV 单母线/单母分段接线主进线柜、母线 PT 柜、馈线柜布设弧光传感器，配置 1 台弧光保护屏采集 A/B/C 三相电流判据。检测到母线弧光后跳开进线断路器，并联跳分段断路器（双电源供电时），同时联动故障录波存储事件波形。
场景2：10kV 发电机出口母线。燃弧对发电机组的损伤远大于变压器短路耐受能力。建议在发电机出口 PT 柜、励磁变柜、封闭母线桥布置高密度传感器，并联动电力微机五防系统切除后切机，避免人员误触带电部位。
场景3：电抗器组 / SVG 柜。电抗器短路阻抗小、燃弧能量大，且常与无功补偿同柜布置。建议每面电抗器柜独立部署 1 个弧光传感器，并配置段电源独立跳闸回路，一旦燃弧可秒级切除故障段。
场景4：光伏/储能升压站 35kV 母线。新能源场站母线常接入多台箱变，多电源并列运行。弧光保护应覆盖所有进线柜、分段柜、母线 PT 柜，事件触发后联动故障录波屏完整记录，便于波形对比与故障定位。
六、弧光保护选型与施工验收要点
结合工程经验，弧光保护选型与验收常被忽视的 6 个要点：
- 双判据为主：必须采用"光+电流"双判据模式，纯光/纯流模式仅作备份，避免误动。
- 传感器冗余：母线室、每个开关柜母线室均布置独立光纤传感器，传感器损坏应能被主控识别并告警。
- 自检机制：主控单元每分钟/每小时自动巡检传感器光纤连续性与灵敏度，异常立即封锁跳闸出口并上送告警。
- 分区跳闸逻辑：按母线室段配置跳闸矩阵，跳进线柜、分段柜、馈线柜断路器的同时性需测试，避免越级跳闸。
- 多路独立电源：主控、传感器、跳闸线圈必须独立供电（双电源或蓄电池），失电不影响其单元功能。
- 施工布线：光纤传感器沿柜内可拆卸隔板走线，预留维修路径；电源与信号线分开敷设，避免电磁干扰引起误动。
⚠ 安全提示：弧光保护调试时应使用专用弧光发生器或模拟光信号进行验证，严禁柜内真正带电燃弧测试；调试完成后必须恢复所有传感器自检状态，确保日常监测连续。
七、弧光保护运维要点
弧光保护系统通过光信号与电流信号双判据，在毫秒级切除母线电弧故障，是中低压开关柜最重要的"灭弧灭火"防线。设计上以"分区可靠 + 双判据 + 强自检 + 多电源"为核心，部署于 35kV/10kV 母线、发电机出口、电抗器组、新能源升压站等关键场景。
日常运维建议每月对传感器光纤做一次清洁与自检，每年在停电检修窗口做完整闭锁试验；与母线差动保护屏的试验同期开展，保证主/后备保护配合无盲区。
📌 总结：弧光保护的关键在"光+电流"双判据的可靠性与跳闸出口的毫秒级响应，与差动、后备过流保护协同配置，确保母线故障在被柜体工艺承受的时间窗内切除，是限制电弧损伤、保护设备与人身安全的最后一道工艺防御线。
