备用电源快速切换系统(简称快切装置)是变电站、工业用户、数据中心等具有双电源供电场景的核心自动装置。当工作电源因故障、检修或外部扰动消失时,快切装置在毫秒级时间内将母线从工作电源切至备用电源,确保供电连续性,避免母线失压造成的生产中断、设备损坏或安全事故。GB/T 50062-2008《电力装置的继电保护和自动装置设计规范》明确要求双电源供电的重要负荷配置可靠的自动投入装置。
一、备用电源快切系统的定义与系统构成
快切装置又称备用电源快速切换装置、可组备用电源快切屏,与传统备自投装置(备用电源自动投入装置)同属备用电源自动投入类设备,但二者在切换时间、合闸判据、动作逻辑上有显著差异。快切装置的核心目标是把切换过程中的母线残压衰减时间压到最短,最大限度减少电动机类负荷因失压造成的堵转、过流甚至烧毁。
典型快切系统由三部分构成:快切主机(含逻辑判断、同期检测、出口继电器)、开关设备(工作电源进线断路器、备用电源进线断路器、母联断路器)、测量回路(工作/备用电源电压、母线电压、频率、相位)。快切主机与远动通信屏通信,将切换事件、告警信号上送调度和站控监控系统。

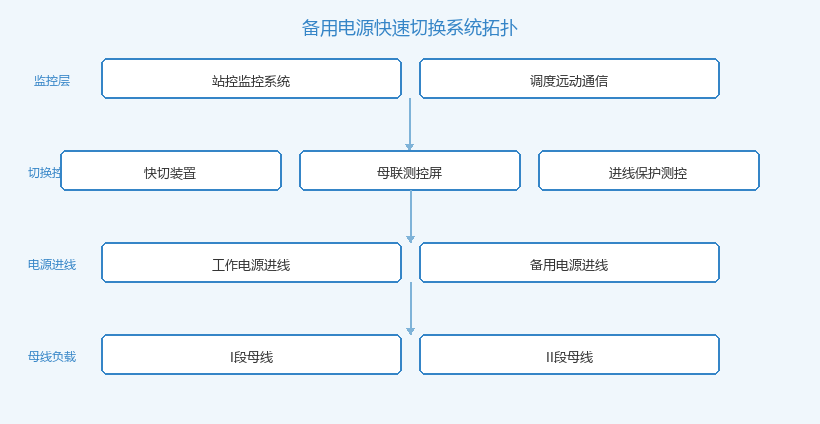

备用电源快速切换系统典型架构示意
? 核心原则:快切装置的价值不在于"投入备用电源",而在于"在母线残压尚未崩溃前完成切换",避免电动机群因失压再启动造成的冲击电流叠加。
二、备用电源快切系统的三大核心作用
1. 毫秒级保供电:在母线残压未崩溃前的 100~200ms 内完成切换,使电动机类负荷感受不到失压,化工连续生产、半导体产线、数据中心 UPS 不掉电切换。
2. 多种切换方式自适应:根据工作电源消失时刻的母线残压相位与备用电源相位关系,自动选择最合适的切换方式,提高切换成功率。
3. 与传统备自投协同:作为快切主装置投入备用电源;若快切失败则延时由备自投装置作为后备,扩大可靠性边界。
三、备用电源快切系统主要功能与切换方式
快切装置的切换方式主要分为三种,按时间从短到长排列:
| 切换方式 | 动作时间 | 适用条件 | 优缺点 |
|---|---|---|---|
| 快速切换 | ≤20ms | 工作电源刚消失,母线残压相位、频率与备用电源接近 | 冲击最小,对电动机最友好 |
| 首次同相切换 | 100~300ms | 快速切换条件不满足,等待首次相位重合点 | 冲击较小,时延适中 |
| 残压切换 | 300ms~3s | 前两种条件不满足,母线残压衰减到 20%~40% | 保证切换,但电动机可能短暂失压 |

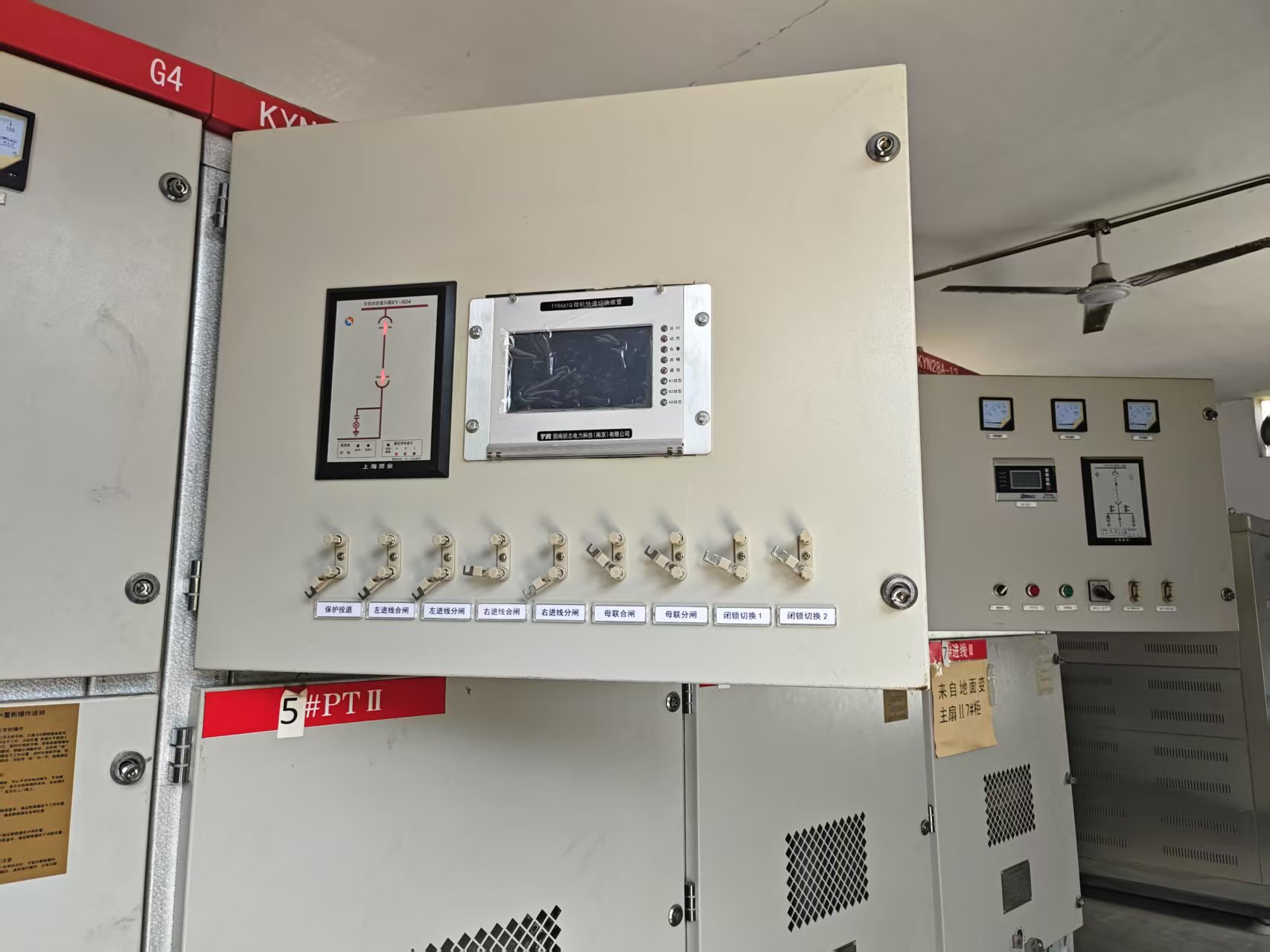

备用电源快速切换装置现场安装真实照片
起动方式包括保护起动(工作电源故障保护动作触发)、误动起动(工作电源进线偷跳、PT 断线触发)、手动起动三种。起动后装置立即采集工作电源、母线、备用电源三侧电压,按既定逻辑选择最优切换方式。
? 原理提示:快切判据的核心是"同期合闸"——工作电源消失后,母线残压随电动机群释放能量逐渐衰减,其相位、频率、幅值与备用电源持续变化;当相位差小于设定值(一般 ≤30°)时合闸,冲击最小。
四、备用电源快切系统工作原理:起动→判据→合闸的切换链路
快切装置的完整动作过程可分为五步: 起动信号进入(保护起动 / 误动起动 / 手动)→ 采集三侧电压(工作电源、母线、备用电源的相量、频率、幅值)→ 判据计算(按"快速切换→首次同相→残压切换"优先级尝试)→ 同期合闸(满足判据即发合闸脉冲至备用电源进线断路器)→ 跳工作电源(确认备用电源合闸成功后跳开工作电源进线断路器)。
整套链路从起动到切换完成,时间窗口一般在 20~300ms 之间。装置内置 故障录波屏 同源的 SOE 记录,所有起动、判据、合闸事件带 ms 级时间戳,便于事后分析切换过程是否满足设计要求。
五、备用电源切换对比辨析:快切装置 vs 备自投装置
实际工程中常把快切与备自投混为一谈,但二者在设计目标、切换速度、合闸判据上差异明显:
| 对比项 | 快切装置 | 传统备自投 |
|---|---|---|
| 切换时间 | 20~300ms | 1~3s |
| 合闸判据 | 同期(相位差/频差/压差) | 母线无压 + 备用电源有压 |
| 对电动机负荷 | 友好,冲击小 | 有冲击,可能群启 |
| 典型应用 | 35kV 变电站、大工业用户 | 10kV 配电所、简单双电源 |
? 选型建议:电动机负荷占比 ≥30% 或单台电动机 ≥200kW 的场景,应优先采用快切;纯阻性负荷或对瞬时失压不敏感的场景,传统备自投更具性价比。
六、备用电源快切系统典型应用场景与配置方案
1. 35kV 变电站双电源切换:主供电源消失后由快切装置在 100ms 内切至备用电源,35kV变电站综合自动化系统与快切装置联动上送事件。常见配置为"两进线+母联"主接线,母线差动保护屏提供起动信号。
2. 化工/钢铁等连续生产企业:大型电动机群对失压极为敏感,必须使用快切装置。常配置多重判据:快速切换优先、残压切换兜底、长延时备自投保底。
3. 数据中心/半导体工厂:对供电连续性要求极高,配置快切+UPS+柴发三级保障。快切装置在市电失电瞬间将母线切至 UPS 旁路母线,避免 UPS 频繁切换。
4. 老站改造:原备自投装置的 1~3 秒切换时间无法满足新增敏感负荷要求时,原位替换为快切装置,线路保护测控屏配合修改起动逻辑。

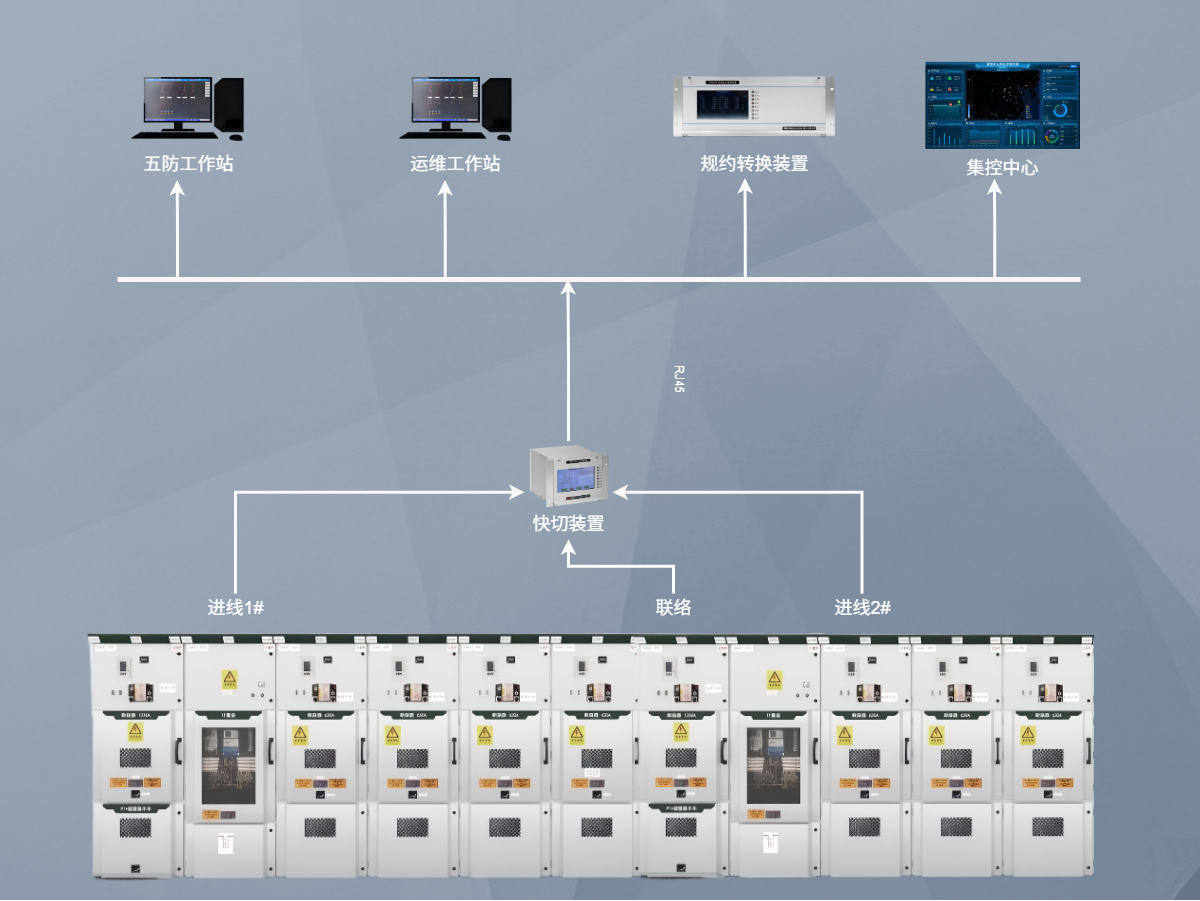

35kV变电站快切系统拓扑图
七、备用电源快切系统选型与验收要点
- 切换时间指标:快速切换 ≤20ms,首次同相 ≤300ms,残压切换 ≤3s;要求厂家提供第三方检测报告。
- 同期判据参数:相位差 ≤30°、频差 ≤0.5Hz、压差 ≤10% UN,可在现场根据实际电源特性调整。
- 起动方式完备:保护起动、误动起动(偷跳/PT 断线)、手动起动三种齐全,避免单一通道失效导致拒动。
- 事件记录与对时:SOE 分辨率 ≤1ms,与站内卫星时间同步系统对时一致,便于事后分析。
- 通信与监控:支持 IEC 61850/MODBUS、103、104、Modbus 规约,与站控系统、调度主站通信,事件、告警、状态可实时上送。
⚠ 验收提示:现场必须做实切试验(短时停电),核对起动、判据、合闸全过程时间与设计值一致;纯仿真测试无法验证开关动作时间。
八、总结
备用电源快速切换系统是双电源供电场景的"压舱石"。选型时重点关注切换时间、同期判据精度、起动方式完备性与对时记录能力;配置时结合电动机负荷占比、母线短路容量、备用电源相位特性综合整定。规范设计、合理整定、严格验收,是快切装置长期可靠运行的关键。
? 总结:快切重在"快"——快速切换保电动机,首次同相兜底,残压切换再兜底;备自投作为最后一道后备,三道防线共同保障供电连续性。
