低频低压减载屏怎么整定、减载轮级配置与动作逻辑
来源：HZVOLT 时间：2026-08-24 09:41:10
低频低压减载屏怎么整定：减载轮级配置与动作逻辑
低频低压减载屏（又称低频低压减载装置、低频减载屏、低压减载屏）是电力系统安全稳定运行的"第三道防线"——当系统发生严重故障、频率或电压下降到危及电网安全的水平时，按预定轮级自动切除部分次要负荷，恢复系统功率平衡，防止电网崩溃。GB/T 26399-2011《电力系统安全稳定控制技术导则》、DL/T 428-2010《电力系统自动低频减负荷技术规定》对低频减载的配置原则、轮级划分、动作频率与延时提出了明确要求。
一、低频低压减载屏的定义与系统构成
低频低压减载屏是一种基于频率、电压测量值与多轮级定值比较，自动按顺序切除 10kV~35kV 馈线负荷的电力系统安全自动装置。系统发生有功缺额时频率下降、发生无功缺额时电压下降，二者均为电网崩溃的早期信号。
典型低频低压减载系统由三部分构成：减载主机（含频率/电压采集、轮级逻辑判断、出口继电器）、测量回路（母线电压互感器 PT、频率测量）、执行回路（10kV~35kV 馈线保护测控屏、线路保护屏）。减载主机上送调度主站与并网安全自动装置屏联动，纳入电网安全自动装置统一管理。

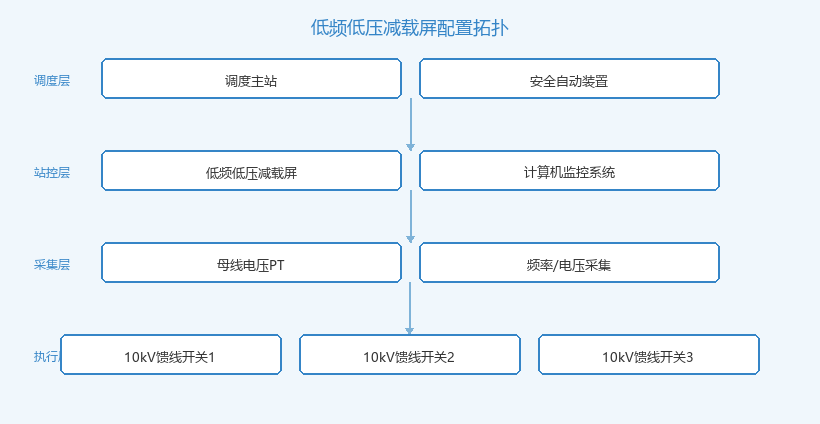

低频低压减载屏配置与系统连接示意
📌 核心原则：低频低压减载是"事前防御"装置——宁可早切、不可晚切，确保在频率/电压崩溃前恢复系统平衡，避免大面积停电。
二、低频低压减载屏的三大核心作用
1. 防止频率崩溃：系统有功缺额时频率下降，减载屏按轮级切除负荷，恢复发用电平衡，阻止频率持续下降至 47Hz 以下导致机组跳闸。
2. 防止电压崩溃：系统无功缺额或重载联络线断开时电压下降，减载屏按轮级切除部分负荷，缓解电压失稳风险，避免电压崩溃引发大面积停电。
3. 与切机切负荷协调：作为电网安全稳定控制系统的"执行层"，与安全稳定控制装置、解列装置配合，构成"三道防线"中的第三道防线。
三、低频低压减载屏主要功能与轮级配置方法
低频减载一般配置 5~8 轮，每轮动作频率从 49.0Hz 到 47.0Hz 阶梯下降；低压减载一般配置 3~4 轮，每轮动作电压从 0.85UN 到 0.75UN 阶梯下降。每轮切除一定比例的负荷（一般 5%~10% 总负荷），通过多轮级接力实现"少切、缓切、切准"。
| 轮级 | 动作频率(Hz) | 动作延时(s) | 切除负荷比例 |
|---|---|---|---|
| 第 1 轮（特级） | 49.0 | 0.15~0.3 | 3%~5% |
| 第 2 轮 | 48.8 | 0.15~0.3 | 3%~5% |
| 第 3 轮 | 48.6 | 0.15~0.3 | 5%~7% |
| 第 4 轮 | 48.4 | 0.15~0.3 | 5%~7% |
| 第 5 轮 | 48.0 | 0.15~0.3 | 5%~7% |
| 第 6 轮 | 47.5 | 0.15~0.3 | 5%~7% |
| 第 7 轮（低频保命轮） | 47.0 | 0.15~0.3 | 5%~10% |

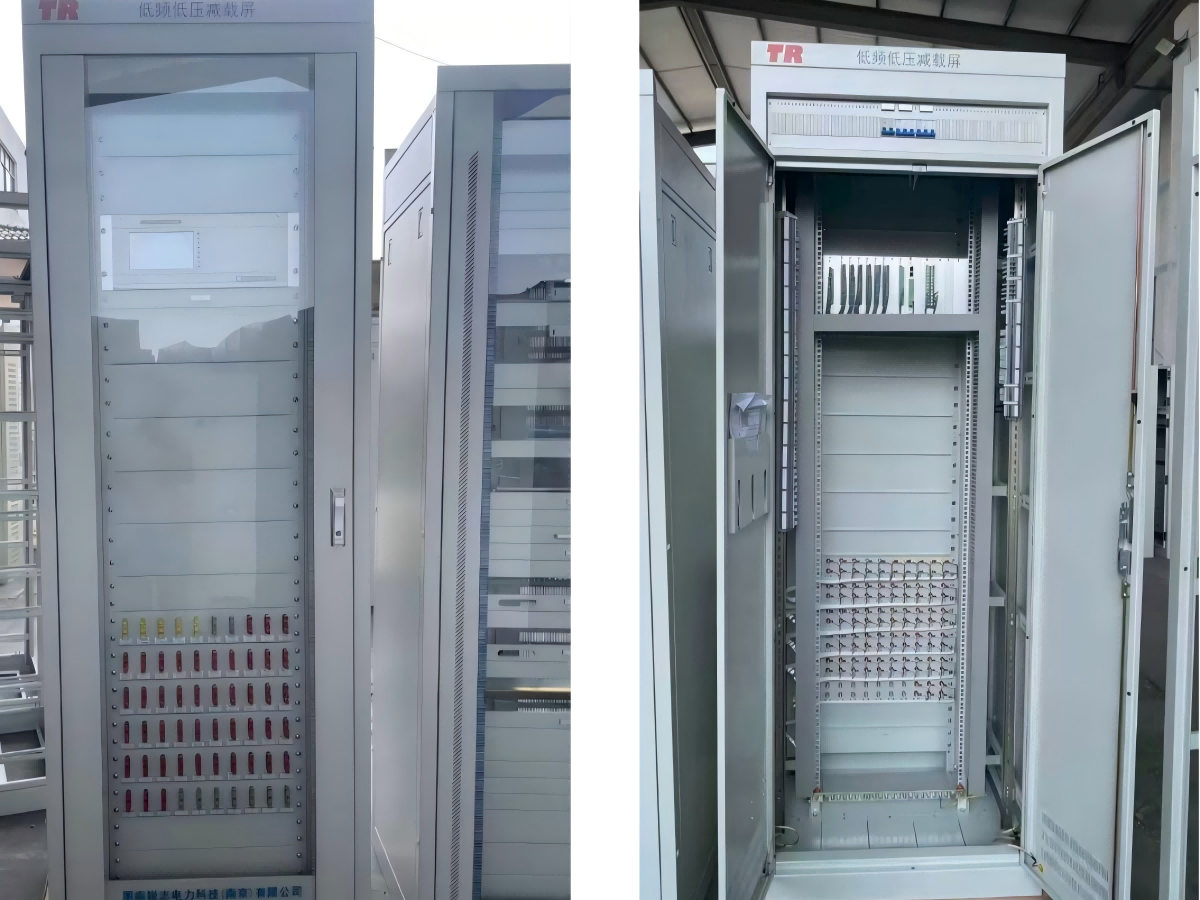

低频低压减载屏柜内部照片
💡 原理提示：动作延时（0.15~0.3s）应大于系统低频振荡周期、躲过故障暂态过程；延时过短可能误动，过长则频率已跌破临界值，错过最佳切机切负荷时机。
四、低频低压减载屏工作原理：采集→比较→轮级跳闸的判定链路
减载屏的完整动作过程可分为五步： 母线电压采集（PT 二次侧 100V 信号经隔离变送入装置）→ 频率计算（基于电压波形过零点测量周期，输出实时频率 f）→ 轮级比较（将实时 f 与各级定值 fset 比较，确定应动作的最高轮级）→ 延时确认（达到定值后延时 0.15~0.3s 复核，避免暂态误动）→ 轮级出口（按"先切不重要负荷"原则，依次跳该轮对应的 10kV 馈线开关）。
为防止某轮开关拒动导致减载不足，装置内置"轮级失灵再切"逻辑——若该轮出口后频率/电压未恢复，自动升级到下一轮。所有动作事件通过 远动通信屏上送调度和站控系统，并入 故障录波屏 录波数据库便于事后分析。
五、低频低压减载屏对比辨析：低频减载 vs 低压减载
低频减载与低压减载都是按轮级切除负荷，但触发条件、动作目的、整定原则有差异：
| 对比项 | 低频减载 | 低压减载 |
|---|---|---|
| 触发量 | 系统频率 f（Hz） | 母线电压 U（kV） |
| 根本原因 | 有功缺额 | 无功缺额/重载 |
| 动作门限 | 49.0Hz 起阶梯下降 | 0.85UN 起阶梯下降 |
| 典型轮级 | 5~8 轮 | 3~4 轮 |
| 主要应用 | 省级/区域电网统调 | 受端电网、重载变电站 |
📌 选型建议：新能源大规模并网、负荷中心远离电源的场景，应同时配置低频与低压减载，二者逻辑独立、出口可重合，形成双保险。
六、低频低压减载屏典型应用场景与配置方案
1. 35kV 变电站集中配置：在 35kV变电站综合自动化系统 旁并列安装低频低压减载屏，集中管理 10kV 馈线出口。减载屏与 线路保护测控屏、电能量计量屏 通过 IEC 61850 通信，事件带 SOE 时间戳上送。
2. 新能源场站汇集站：风光大基地外送时，受端变电站频率/电压支撑能力减弱，需在汇集站配置低频低压减载，纳入并网协议管理，并网安全自动装置屏与之协同动作。
3. 区域受端电网：重载联络线故障时易引发频率/电压双重跌落，配置带"低频低压解耦闭锁"功能的减载屏，避免单一扰动造成轮级"误升级"过度切除。
4. 老站改造：原减载装置不满足新版 DL/T 428 要求或动作速度不够时，可原位替换为新型低频低压减载屏，主变测控屏配合修改相关联锁逻辑。

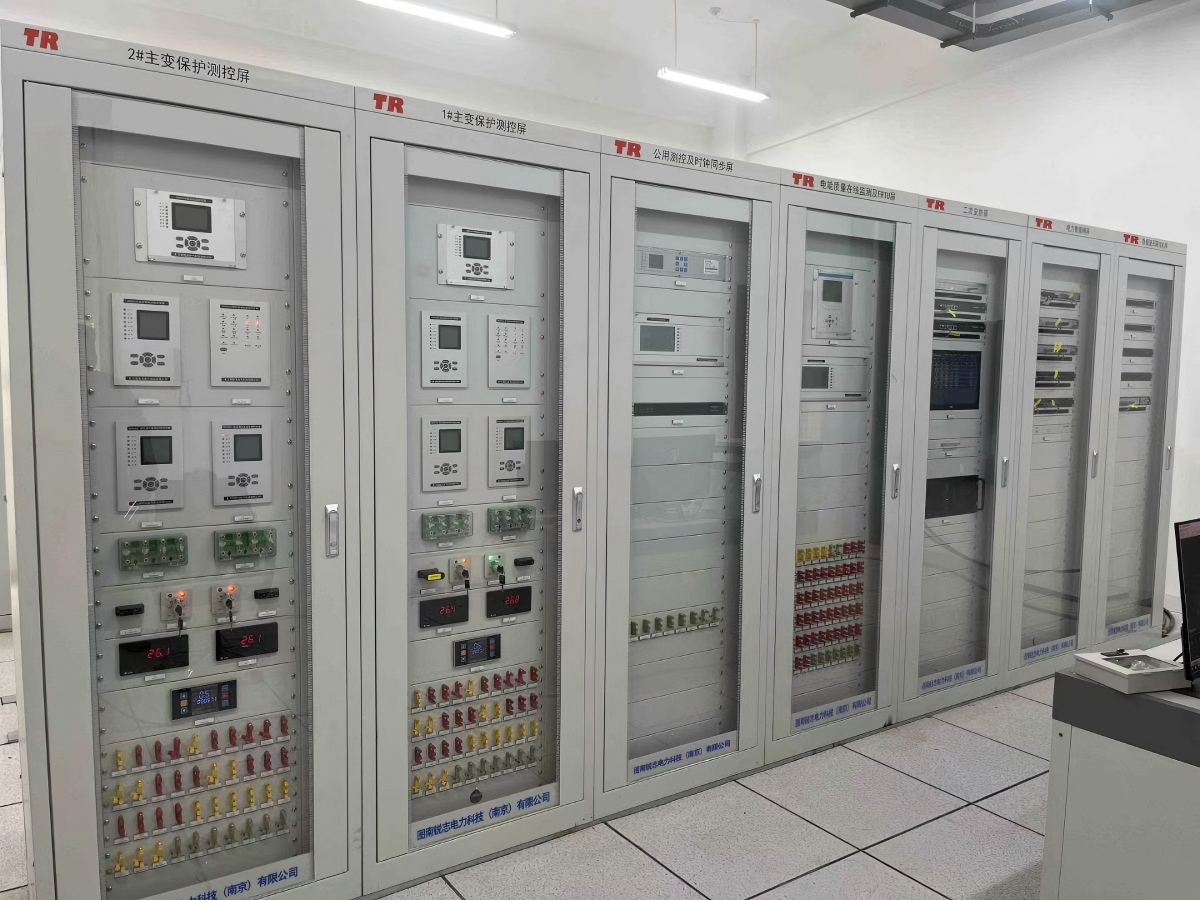

变电站低频低压减载屏安装现场照片
七、低频低压减载屏整定与验收要点
- 轮级数与负荷匹配：总切除负荷不低于本地区最大有功缺额的 30%~35%，分轮级均衡分配，避免单轮过切引起频率回升过快。
- 频率测量精度：测量精度 ≤±0.01Hz，电压测量精度 ≤±0.5% UN；测量回路须独立，PT 断线时应可靠闭锁并报警。
- 动作延时整定：0.15~0.3s 躲暂态；可设"短延时轮+长延时轮"组合，长延时作为短延时拒动的后备。
- 负荷性质选择：切除顺序按"先次要、后重要"原则；优先切可中断负荷（如路灯、商业负荷），避免切工业连续生产负荷。
- 试验与对时：SOE 分辨率 ≤1ms，与站内 卫星时间同步系统 对时一致；每年至少一次带负荷实切试验或低频发生器试验。
⚠ 验收提示：定值单必须经调度审核备案；轮级负荷调整后（如新增 10kV 馈线或退出大用户）必须及时更新定值单并报送调度，否则可能因负荷变化导致过切/欠切。
八、总结
低频低压减载屏是电网安全稳定运行的"看门人"。选型时关注频率/电压测量精度、轮级配置灵活性、事件记录完整性；整定时严格遵循 DL/T 428，按地区最大有功缺额反推总切除容量并分配到各轮级；运维中保持定值与现场负荷一致，定期做带负荷实切试验验证装置动作可靠性。
📌 总结：低频减载应对"有功缺额"，低压减载应对"无功缺额"；二者并用、按"先次后要"分轮级切除，是防止电网崩溃的最经济有效的防线。
