保护屏和测控屏怎么选？功能配置差异与选型判断要点

设计和采购阶段经常有人问：保护屏和测控屏的区别到底是什么，某个间隔到底该配保护屏、测控屏，还是保护测控一体屏？判断错了轻则功能重复多花钱，重则保护功能缺项验收不过。本文按 F8 选型决策思路，从功能定位、组屏原则到按间隔选型的判断方法，把这个问题一次讲清。

先给结论：保护屏解决"故障时动作"，测控屏解决"正常运行时监视与控制"。保护屏的核心是继电保护功能——采集电流电压，按整定逻辑判断故障并发出跳闸命令，涉及动作行为、整定值、可靠性校验；测控屏的核心是"四遥"功能——遥测、遥信、遥控、遥调，把开关位置、模拟量上送后台与调度，接受遥控命令执行分合闸。两者采集的都是同样的 CT/PT 二次信号，但处理目的与性能要求完全不同：保护要求快速可靠，测控要求测量精准、上送稳定。

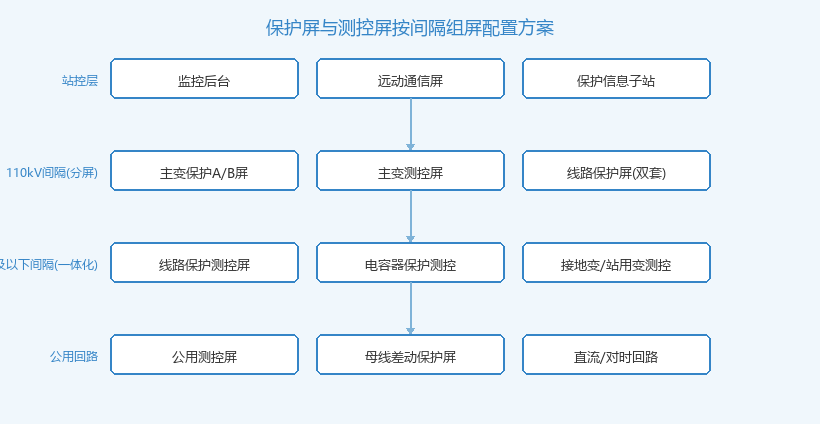

实际工程中的选型判断可归纳为一条主线：电压等级越高、间隔越重要，保护与测控越倾向分屏配置；电压等级越低，越倾向保护测控一体化。具体判断方法如下：

• 110kV 及以上间隔：保护与测控分屏配置。保护按双重化要求独立组屏，例如主变保护屏通常按"电量保护 A 屏 + 电量保护 B 屏 + 非电量保护屏"分别组屏，测控功能单独组屏，任何一面屏检修退出都不影响另一功能运行；
• 35kV 及以下间隔：普遍采用保护测控一体化装置，按间隔配置线路保护测控屏，一面屏内多个间隔的保护测测控单元集中安装，兼顾投资与运维便利；
• 全站公用回路：不设保护，只配置公用测控屏，负责站用变、直流、GPS 对时等公用信号的采集与控制。

按间隔逐一对照，选型判断会更直观。主变间隔：110kV 主变配置独立的主变保护屏与主变测控屏，保护屏内含差动、后备、非电量保护；35kV 站的主变则在综自系统内按一体化装置配置。线路间隔：35kV 馈线用保护测控一体装置集中组屏；110kV 线路保护独立组屏并按需双套。母线间隔：母差保护按 GB/T 14285 要求独立组屏于母线差动保护屏，母线设备的测控并入公用测控屏。发电机间隔：按 DL/T 587 与机组容量配置发电机保护测控屏，保护功能按故障类型逐项核算。

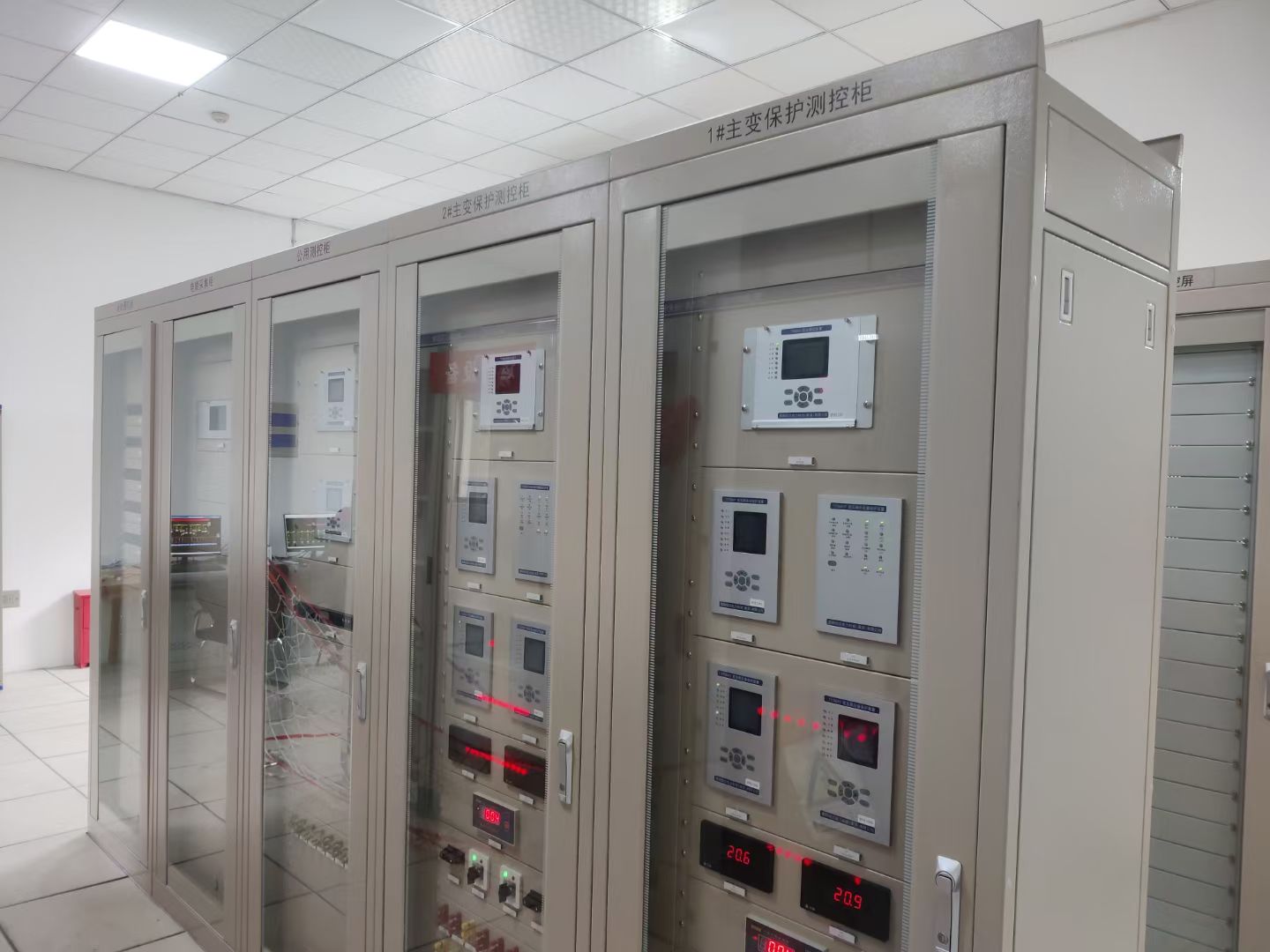

保护屏与测控屏屏柜排列照片

确定"配哪类屏"之后，配置深度可按四个指标校核：1）功能覆盖——对照 GB/T 14285 核对本间隔要求的保护种类与测控信号清单，防漏项；2）冗余与独立性——保护电源、CT 二次、跳闸回路应独立，双重化配置的两套保护不得共用出口；3）屏内装置密度——一面屏装置过多会带来散热与检修空间问题，一般保护屏 2~4 台装置为宜；4）通信接口——保护信息经保护信息子站上送，测控信息经站控层网络上送，接口方案要在订货技术规范书中写明。这四项在技术规范书审查阶段逐条过，能拦住绝大多数配置争议。

💡 选型提示：常见误区是把 110kV 间隔按 35kV 一体化方式简化配置，验收时被发现保护未独立组屏而返工；反过来，35kV 馈线全部按独立保护屏+测控屏配置，投资可能翻倍。判断的锚点始终是电压等级与间隔重要性，而不是"越高配越保险"。

给设计与采购人员一份可勾选的决策清单：① 明确本站各间隔电压等级与重要度分级；② 110kV 及以上间隔按双重化独立组屏编制技术规范书；③ 35kV 及以下间隔按一体化装置统计屏柜数量；④ 公用回路单列公用测控屏；⑤ 核对每面屏的保护、测控、通信接口配置与端子排规划。执行过大量 35kV~110kV 变电站综自项目（1700+ 项目案例积累）的工程经验表明，按此清单决策的组屏方案，投运后的保护定检与测控消缺互不干扰，运维体验明显更好。屏柜的具体构成与二次接线设计，建议在初设阶段结合本站综自系统整体方案同步确定，避免后期改屏。F
