线路保护测控屏配置与选型要点
来源：HZVOLT 时间：2026-09-22 16:28:53
线路保护测控屏怎么选？技术规格书与配置选型要点
线路保护测控屏是变电站线路间隔二次系统的核心设备，承担线路故障切除、运行量测控、事件记录与调度上送等任务。选型是否得当，直接影响线路保护的选择性、速动性与运行可靠性。本文从工程实际出发，梳理线路保护测控屏选型前必须明确的边界条件、关键参数、不同档次方案差异、招标规格书条款及供应商比审要点，供设计院、业主及运维单位参考。
一、选型前必须明确的边界条件
线路保护测控屏不是孤立设备，其配置必须与一次接线、调度要求、保护配合及运维习惯匹配。选型前应确认以下五项边界条件：
- 电压等级与接线方式：35kV、110kV、220kV线路对保护配置、绝缘要求、CT/PT规格完全不同；单母线、双母线、3/2接线决定母差、失灵保护的配合方式。
- 线路类型与长度：架空线、电缆、混合线路对故障特征影响大；短线路、长线路、重负荷线路在差动保护灵敏度与距离保护整定上差异明显。
- 调度接入与通信规约：需明确省调/地调要求的IEC 61850、IEC 60870-5-104、103规约及GOOSE组网方式，避免通信接口不足导致后期改造。
- 保护双重化要求：220kV及以上电压等级按GB/T 14285要求必须双重化配置，110kV重要线路建议双重化，35kV一般采用单套配置。
- 运行环境：户内屏柜需关注温湿度、污秽等级、海拔；户外箱变或预制舱应用需提高防护等级与宽温能力。
二、核心参数怎么看
线路保护测控屏的核心性能由保护装置决定，选型时应重点审查保护测控一体化装置的技术参数，而非只看屏柜外观。关键参数如下表所示：
| 参数项 | 推荐要求 | 选型注意 |
|---|---|---|
| 保护功能配置 | 距离、零序、光纤差动可选 | 按电压等级与线路长度选配 |
| 测控功能 | 遥测、遥信、遥控、遥调 | 是否支持同期合闸、电度脉冲 |
| 采样精度 | 电流≤0.2级，电压≤0.2级 | 影响保护灵敏度与测控准确度 |
| 出口容量 | 分闸/合闸接点≥DC 250V/5A | 重动继电器需考虑跳闸线圈功率 |
| 通信接口 | 双以太网+多路RS485/RS232 | 是否支持IEC 61850过程层GOOSE |
| 对时方式 | IRIG-B、PPS、SNTP | SOE分辨率≤1ms为优 |

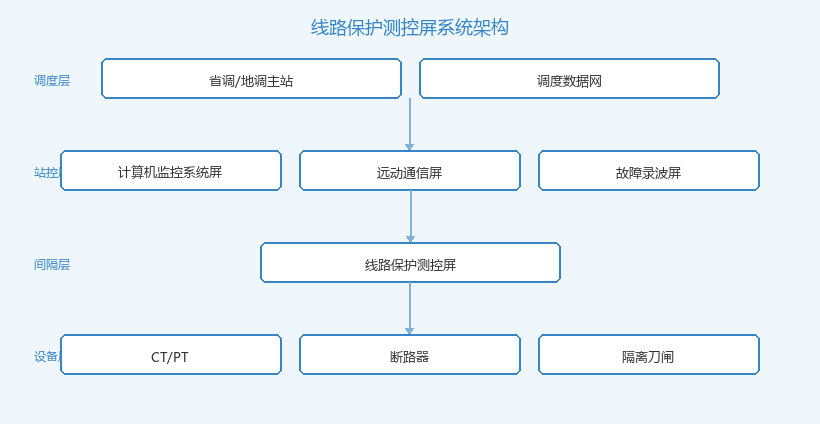

线路保护测控屏与站控层、调度主站连接架构示意
需要特别强调的是，保护测控屏中的测控单元与保护单元宜共用同一套CT/PT采样，避免重复配置导致的二次回路复杂化。对于新建智能变电站，优先选用支持IEC 61850的数字化装置，实现采样值SV与GOOSE跳闸网络化；对于老站改造，则应优先考虑兼容传统电缆接入的装置，降低改造难度。
三、不同档次方案对比
按功能深度与适用场景，线路保护测控屏可分为经济型、标准型和高配型三类，选型时应结合项目预算、重要性及后期扩展需求综合判断。
| 方案档次 | 适用场景 | 核心配置 |
|---|---|---|
| 经济型 | 35kV馈线、短电缆线路 | 三段式电流保护+测控+RS485 |
| 标准型 | 110kV常规线路、35kV重要出线 | 距离保护+零序保护+测控+双以太网 |
| 高配型 | 220kV线路、重载长线路 | 光纤差动+距离零序+双套冗余+61850 |
💡 选型建议：不要为了省钱选择功能阉割的经济型方案去覆盖110kV线路，后期升级成本远高于一次性配置标准型；220kV及以上线路必须采用双重化高配型方案，满足GB/T 14285对主保护双重化的要求。
四、隐性成本与常见风险
线路保护测控屏的隐性成本常被低估，主要集中在以下几个方面：
- 协议库扩展费用：部分厂家对特殊规约或第三方设备接入按点收费，招标前需明确协议库是否免费开放。
- CT/PT二次绕组预留：保护、测控、计量、故障录波需独立绕组，一次设备未预留将造成二次回路串接，影响精度与安全。
- 对时与SOE精度：对时误差大将导致保护动作顺序判断错误，影响事故分析，应要求装置SOE分辨率≤1ms。
- 备品备件周期：电子元器件存在停产风险，建议在合同中约定备品备件供应年限不少于10年。

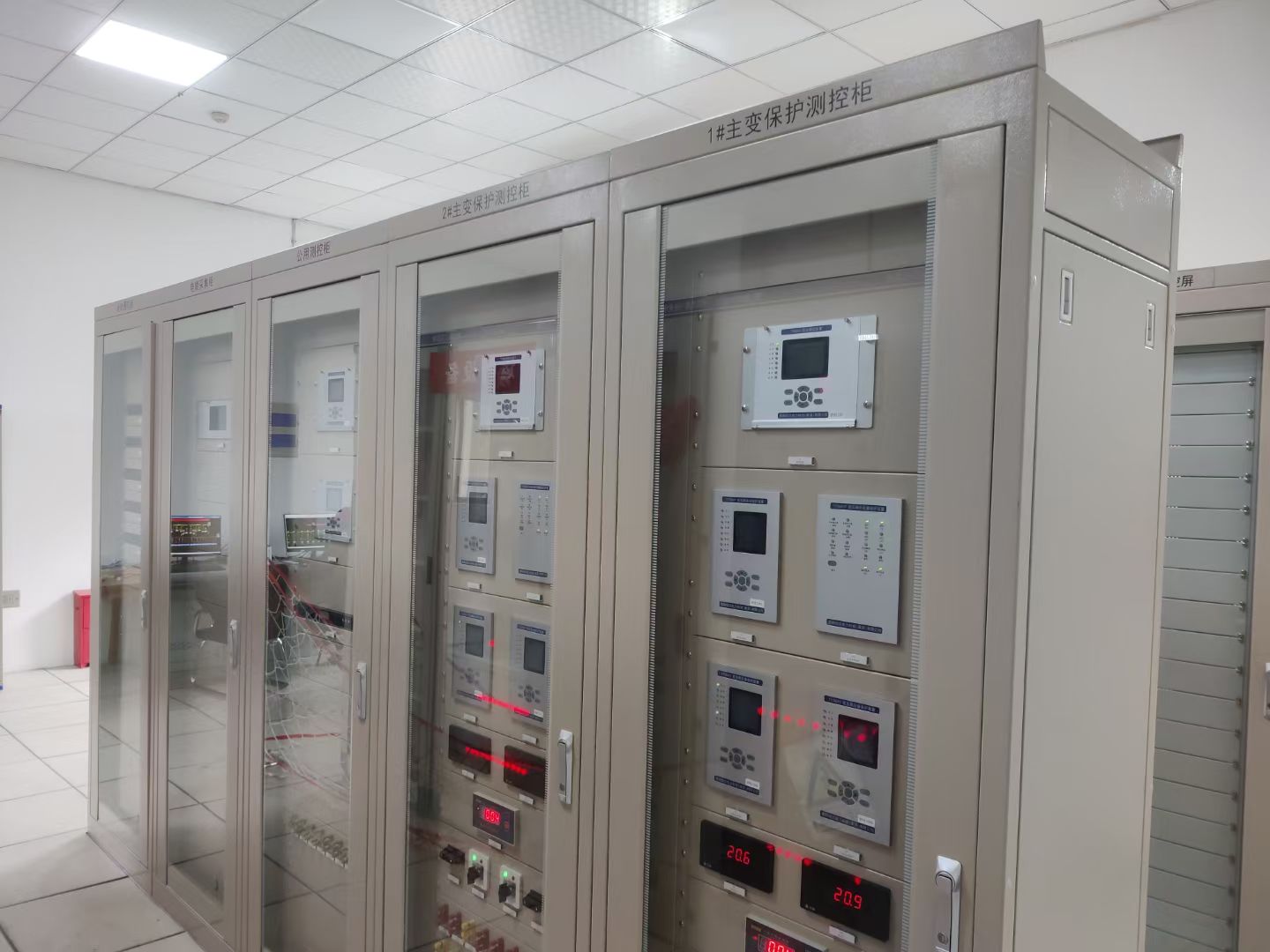

线路保护测控屏现场安装照片
五、招标技术规格书怎么写
招标技术规格书是约束供应商、避免交付偏差的关键文件。以下条款可直接引用或作为技术规范附件：
- 装置功能要求：应具备三段式电流保护、三段式相间/接地距离保护、零序方向过流保护、三相一次重合闸、过负荷告警、低频减载、故障录波等功能；110kV及以上需配置距离保护。
- 通信与对时：支持IEC 61850 MMS、IEC 60870-5-103/104，至少2路独立以太网；支持IRIG-B、SNTP对时，SOE分辨率≤1ms。
- 测量精度要求：电流、电压测量误差≤0.2%，功率测量误差≤0.5%，频率测量误差≤0.01Hz。
- 电磁兼容与绝缘：满足GB/T 14285、DL/T 478、GB/T 17626系列标准；绝缘电阻、工频耐压、冲击电压试验合格。
- 验收与资料：提供型式试验报告、出厂试验报告、定值清单、图纸、装置说明书、运维手册，缺一不可。
六、供应商技术比选要点
在多家供应商中比选时，除了价格因素，还应从以下维度综合评分：
| 比选维度 | 权重建议 | 评审要点 |
|---|---|---|
| 技术成熟度 | 25% | 网内运行业绩、型式试验覆盖度 |
| 工程服务能力 | 20% | 现场调试响应、定值整定支持 |
| 兼容扩展性 | 20% | 协议库完整度、GOOSE/SV支持能力 |
| 售后与备件 | 20% | 质保期、备件库存、维修周期 |
| 价格 | 15% | 总价合理、无隐藏增项 |
七、总结
线路保护测控屏选型是一项系统工程，既要满足GB/T 14285、DL/T 478等标准要求，又要兼顾一次接线、调度通信、运维习惯与全生命周期成本。建议设计院与业主在编制技术规格书时明确功能边界、通信协议、精度要求与验收资料清单，避免交付时因理解偏差产生争议。
📌 选型核心口诀：先定电压等级与双重化要求，再按线路类型选保护功能，最后看通信协议与售后服务；标准是底线，现场适配性才是决定长期稳定运行的关键。
